Захист каси, сервера й обладнання від збою мережі: огляд лінійки реле SB-RV-08 UEC
*Огляд лінійки однофазних реле напруги SB-RV-08 UEC на 32-80 А для захисту обладнання підприємств від виходу мережі за межі норми*
Для кого: офіси та бізнес-центри, магазини й торгові центри, невеликі виробництва, ОСББ та керуючі компанії - будь-яке підприємство, обладнання якого живиться від мережі 220В.
Діапазон: 4 номінали струму - 32, 40, 63, 80 А; напруга регулюється в межах 140-300 В.
Головний критерій вибору: номінал реле дорівнює або перевищує номінал автомата на лінії, яку захищаєте.
Ключові переваги: затримка повторного ввімкнення від 2 до 600 с, ресурс 10000 циклів, виконання 2P розмикає фазу і нуль одночасно.
Що робить з обладнанням підприємства нестабільна мережа 220В?
Сервер, каса, кондиціонер офісу чи компресор невеликого виробництва - усе це розраховане на мережу 220В із допуском ±10%. Коли напруга виходить за ці межі, обладнання страждає першим. А простій через поламаний вузол коштує підприємству дорожче за сам захисний пристрій.
Реле напруги SB-RV-08 UEC постійно вимірює напругу на вході в щиток. Щойно вона виходить за встановлені межі - за замовчуванням 140-300 В - реле за 0,1 секунди розмикає лінію і знеструмлює обладнання. Коли напруга повертається в норму, реле не вмикає живлення одразу. Воно витримує паузу від 2 до 600 секунд, щоб мережа встигла стабілізуватись.
Ця пауза - не примха виробника, а захист від другого удару. POS-термінали і сервери не встигають ініціалізуватись при різкому поверненні напруги після збою - дані в пам'яті пошкоджуються. Двигуни вентиляції і компресори дають кидок пускового струму саме в момент, коли мережа ще нестабільна. Реле розриває це коло раніше, ніж воно завдасть другого удару.
Чому простій через збій мережі коштує дорожче за сам захист?
Ремонт плати керування кондиціонером чи заміна компресора холодильної шафи - це не лише вартість деталі. Це ще й час, коли обладнання не працює, а підприємство втрачає обіг. Реле напруги SB-RV-08 UEC знімає цю залежність від якості мережі, беручи контроль на себе цілодобово, без участі персоналу.
Кому на підприємстві потрібне реле напруги SB-RV-08 UEC?
Реле напруги вирішує одну задачу - зберігає обладнання в моменти, коли мережа виходить за межі норми. Це стосується будь-якого підприємства, де є техніка, підключена до щитка, і де мережа хоч раз давала збій.
Офіси та бізнес-центри. Сервери, мережеве обладнання і кондиціонери в серверній кімнаті чи опенспейсі найчутливіші до перепадів. Втрата даних чи простій IT-інфраструктури зупиняє роботу всього офісу, а не лише одного вузла.
Магазини та торгові центри. Холодильне обладнання торгового залу і касові вузли працюють безперервно протягом усього робочого дня. Збій мережі під час зміни - це і зіпсований товар у холодильній вітрині, і зупинена черга на касі.
Невеликі виробництва. Верстати, компресори і зварювальне обладнання цеху розраховані на стабільну напругу. Перепад під час зміни зупиняє виробничу лінію і може пошкодити плату керування верстата.
ОСББ та керуючі компанії. Загальнобудинкові щити багатоквартирних будинків і бізнес-центрів обслуговують десятки споживачів одразу. Захист на вводі захищає спільне майно від наслідків аварії в мережі одним рішенням.
Спільне для всіх цих ситуацій просте: є мережа, якій підприємство не до кінця довіряє, і є обладнання, простій якого коштує грошей. Конкретні прилади - сервер, холодильна вітрина, верстат - розберемо нижче, у розділі застосувань.
У якій ситуації бізнес обирає реле напруги SB-RV-08 UEC?
Нове облаштування офісу чи торгової точки. При ремонті чи відкритті нового об'єкта реле напруги закладають одразу у щиток - разом з автоматами і диференційним захистом, щоб не переробляти щиток пізніше.
Обладнання вже постраждало від стрибка напруги. Якщо на підприємстві вже згорала плата керування кондиціонером чи виходив з ладу компресор холодильної шафи, реле напруги - прямий висновок з такого випадку: наступного разу мережа вимкне навантаження раніше, ніж воно постраждає.
Старе обладнання щитка більше не справляється. Застарілі автомати чи запобіжники не встигають реагувати на швидкі перепади. Реле напруги з часом відключення 0,1 с працює значно швидше.
Додали нове потужне обладнання. Новий сервер, холодильна вітрина чи зарядна станція, додані до наявного щитка, - привід поставити окреме реле саме на цю групу, не чіпаючи інші лінії підприємства.
Капітальна заміна щита підприємства. При повній заміні щита реле напруги ставлять одразу на ввід - рішення на 15-20 років наперед.
Тимчасовий об'єкт чи будівельний майданчик. На час будівельних робіт чи тимчасової торгової точки реле напруги захищає підключене обладнання від нестабільної тимчасової лінії.
Скільки моделей у лінійці реле напруги SB-RV-08 UEC?
Лінійка SB-RV-08 UEC випускається у чотирьох номіналах струму - вибір моделі залежить від сумарного навантаження на лінії, яку захищаєте.
| Модель | Номінальний струм | Орієнтовне навантаження | Типове застосування на підприємстві |
|---|---|---|---|
| SB-RV-08-32 | 32 А | до 6-7 кВт | Захист окремої групи обладнання чи приміщення |
| SB-RV-08-40 | 40 А | до 8-9 кВт | Ввід малого офісу чи торгової точки |
| SB-RV-08-63 | 63 А | до 13-14 кВт | Ввід невеликого виробничого об'єкта |
| SB-RV-08-80 | 80 А | до 17-18 кВт | Потужний ввід з великим технологічним навантаженням |
Швидкий вибір за навантаженням:
- До 6-7 кВт → SB-RV-08-32
- До 8-9 кВт → SB-RV-08-40
- До 13-14 кВт → SB-RV-08-63
- До 17-18 кВт → SB-RV-08-80
Чим відрізняються моделі лінійки реле напруги SB-RV-08 UEC?
Усі чотири моделі мають однакову логіку роботи - різниться лише номінальний струм, тобто максимальне навантаження, яке реле витримує без перегріву. Решта параметрів - діапазон напруги 140-300 В, час відключення 0,1 с, виконання 2P - однакові для всієї лінійки.
| Параметр | Значення |
|---|---|
| Серія | SB-RV-08 |
| Виконання | 2P (двополюсне) |
| Номінальна напруга живлення | 220 В |
| Діапазон регулювання напруги | 140-300 В |
| Час відключення при аварії | 0,1 с |
| Регулювання затримки відключення | 0,1-10 с |
| Регулювання затримки ввімкнення | 2-600 с |
| Електрична зносостійкість | 10000 циклів |
| Ступінь захисту | IP20 |
| Гарантія | 2 роки |
Чому підприємства обирають реле напруги SB-RV-08 UEC для захисту обладнання?
Головна перевага реле - швидкість реакції разом із розумною паузою перед поверненням живлення. Розберемо, що це дає власнику офісу, магазину чи виробництва на практиці.
Час відключення 0,1 секунди. Реле встигає розірвати ланцюг раніше, ніж напруга встигне пошкодити обмотки двигуна чи плату керування - за цей час обладнання ще не отримало руйнівний удар.
Регульована затримка повторного ввімкнення від 2 до 600 секунд. Для офісу зазвичай достатньо заводських 10-15 секунд. Для об'єктів з холодильним чи компресорним обладнанням - магазину, невеликого виробництва - варто підняти затримку до 30-60 секунд, щоб мережа точно стабілізувалась.
Виконання 2P розмикає фазу і нуль одночасно. Це повне знеструмлення лінії, а не часткове - важливо для обладнання з гальванічним зв'язком, де залишковий потенціал на нулі теж небезпечний.
Ресурс 10000 циклів вмикання-вимикання. При одному спрацюванні на тиждень - типова нестабільна мережа - цього вистачить на 192 роки. Навіть при одному спрацюванні щодня реле прослужить 27 років, не вимагаючи заміни протягом усього терміну оренди чи володіння об'єктом.
Якщо скласти все разом, виходить проста річ. Реле реагує швидше, ніж встигає постраждати обладнання. Пауза перед поверненням живлення прибирає ризик повторного удару в нестабільну мережу. Одне реле бере на себе контроль напруги цілодобово, а персонал підприємства просто бачить зелений індикатор норми.
Де на підприємстві застосовують реле напруги SB-RV-08 UEC?
Реле напруги ставлять там, де є обладнання, простій чи поломка якого коштує бізнесу грошей. На підприємствах це майже завжди IT-інфраструктура, холодильна техніка і технологічне обладнання.
| Тип підприємства | Що захищає реле | Чому це критично |
|---|---|---|
| Офіси та бізнес-центри | Сервери, мережеве обладнання, кондиціонери | Втрата даних і простій IT зупиняють роботу всього офісу |
| Магазини та торгові центри | Холодильне обладнання, каса, освітлення залу | Збій псує товар і зупиняє обслуговування клієнтів |
| Невеликі виробництва | Верстати, компресори, зварювальне обладнання | Перепад зупиняє лінію і пошкоджує плати керування |
| ОСББ та керуючі компанії | Загальнобудинкові щити | Один захист на вводі закриває все спільне майно |
Це не вичерпний перелік. Головне правило простіше: є обладнання, підключене до мережі 220В на підприємстві, і є мережа, якій ви не довіряєте - реле напруги SB-RV-08 UEC захистить незалежно від того, що саме підключено. Реле постійно контролює напругу на лінії і вимикає живлення, коли параметри виходять за норму - це рятує будь-яке обладнання, а не лише перелічене вище: медичне обладнання клініки, кухонну техніку ресторану, стійку рецепції готелю.
Якщо ваш випадок не схожий на приклади вище - опишіть, яке обладнання і на якому вводі плануєте захистити, і підберемо потрібний номінал.
Один загальний захист чи окреме реле на критичну групу?
Є два підходи до монтажу. Перший - одне реле на весь ввід: захищає все підприємство одразу, але при спрацюванні знеструмлюється весь щиток. Другий - окреме реле на критичну групу (сервер, холодильне обладнання, каса, котел): ця техніка лишається під захистом незалежно від інших ліній, хоч і коштує більше через кількість реле.
Як обрати номінал реле напруги SB-RV-08 UEC для вашого підприємства?
Вибір моделі будується на одному правилі: номінал реле обирайте за струмом на лінії, яку захищаєте - не має значення, що саме на ній підключено. Сервер, каса, зварювальний апарат чи компресор холодильної шафи - реле бачить лише струм і напругу, а не конкретний прилад.
Крок 1. Визначте номінал автомата на лінії, яку захищаєте. Реле встановлюється одразу після ввідного автомата тієї ж лінії.
Крок 2. Оберіть реле з номіналом, що дорівнює або перевищує номінал автомата. Менший номінал реле перегріється під тим самим навантаженням, яке спокійно тримає автомат.
Крок 3. Налаштуйте пороги напруги під вашу мережу. Заводські межі 140-300 В підходять для більшості міських мереж. На об'єктах з частими провалами напруги нижній поріг варто підняти до 180-185 В. Для чутливої електроніки - серверів, кас, POS-терміналів - верхній поріг можна знизити до 255-260 В.
Крок 4. Налаштуйте затримку повторного ввімкнення. Для офісу вистачить заводських 10-15 секунд. Для об'єкта з холодильним чи компресорним обладнанням підійде затримка 30-60 секунд.
Таблиця вибору за типом підприємства:
| Тип підприємства | Рекомендована модель | Типова затримка ввімкнення |
|---|---|---|
| Малий офіс, окрема група обладнання | SB-RV-08-32 | 10-15 с |
| Офіс, торгова точка | SB-RV-08-40 | 10-15 с |
| Невелике виробництво, магазин з холодильним обладнанням | SB-RV-08-63 | 30-60 с |
| Об'єкт з потужним технологічним навантаженням | SB-RV-08-80 | 30-60 с |
Результат правильного вибору - обладнання підприємства захищене від перепадів напруги, а персонал навіть не помічає короткочасних збоїв у мережі.

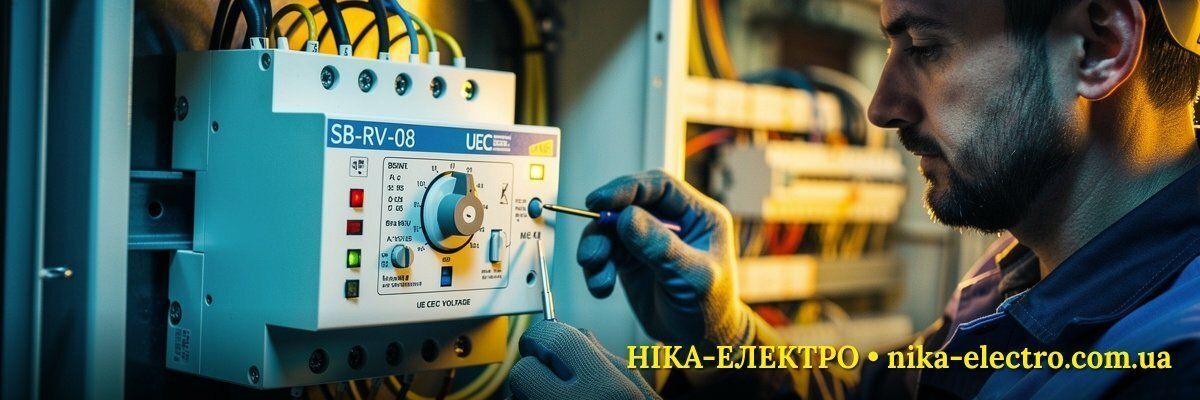

Як правильно змонтувати реле напруги SB-RV-08 UEC у щитку підприємства?
Спершу відключіть ввід. Установіть реле на DIN-рейку одразу після ввідного автомата. Під'єднайте лінію від автомата до вхідних клем реле - фазу L і нуль N. Вихідні клеми підключіть до шин розподілу чи лінії, яку захищаєте. Подайте живлення і перевірте індикацію - зелений колір означає норму. Після цього налаштуйте пороги напруги і затримку. Монтаж у щитку зачіпає ввідний автомат і живлення всього об'єкта, тому для першого підключення варто запросити електрика - помилка на цьому етапі знеструмлює все підприємство.
