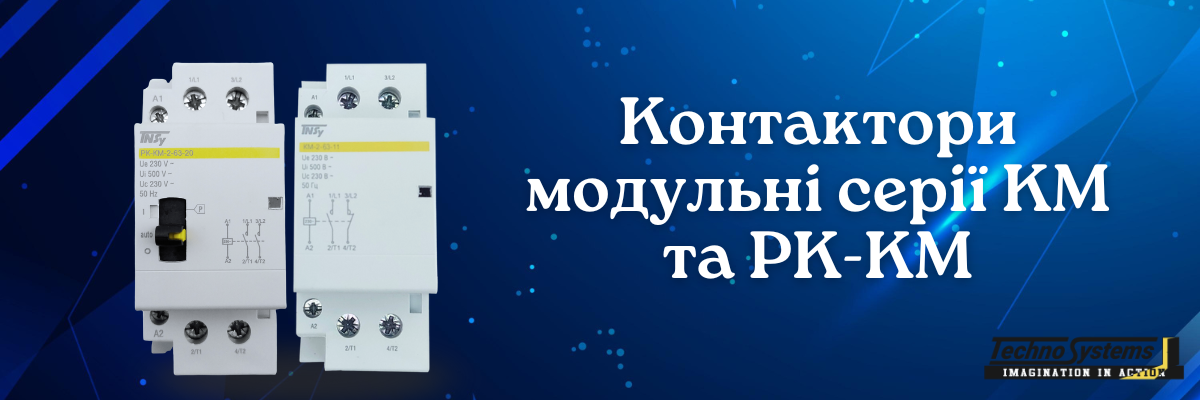

Контактори модульні серії КМ та РК-КМ: доступне рішення для автоматизації без переплат

💡 КОРОТКО ПРО ГОЛОВНЕ  ·  ⏱ Час читання: 8 хв
Модульний контактор серії КМ та РК-КМ - бюджетний пристрій для комутації та управління електроустановками в житлових, офісних і промислових об'єктах.
Для кого: приватні будинки й квартири, офісні будівлі, промислові об'єкти, інфраструктурні проекти з обмеженим бюджетом.
Діапазон: струм від 16А до 100А, конфігурації контактів від 1NO+1NC до 4NO, механічна зносостійкість до 1 000 000 циклів.
Ключові переваги: економія до 50% на вартості обладнання, до 60% місця в електрощитах, до 40% часу на монтаж, гарантія 7 років.

Економічна автоматизація для кожного проекту

Модульні контактори серії КМ та РК-КМ представляють собою бюджетне рішення для комутації та управління електроустановками в житлових, офісних та промислових об'єктах. Це надійні пристрої за доступною ціною, що забезпечують професійний рівень автоматизації без необхідності великих інвестицій.

Дві серії для різних потреб та бюджетів

Серія КМ: базова економія для стандартних завдань

Стандартні модульні контактори без ручного управління - найбільш доступний варіант для простих систем автоматизації. Ідеальний вибір для тих, хто цінує надійність за мінімальну ціну.

Серія РК-КМ: розширені можливості за помірну доплату

Контактори з ручним управлінням забезпечують додаткову гнучкість експлуатації. Механічний перемикач дозволяє примусове включення, що особливо корисно при налагодженні та обслуговуванні.

Широкий асортимент для будь-яких завдань

Діапазон номінальних струмів

  • 16А - для легких навантажень (освітлення, дрібні двигуни)
  • 20А - для середніх навантажень (вентиляція, насоси)
  • 25А - для потужних навантажень (компресори, нагрівачі)
  • 32А - для промислових застосувань
  • 40А - для важких умов експлуатації
  • 63А - для високопотужних установок
  • 100А - для найвимогливіших застосувань

Конфігурації контактів для різних схем

  • 1NO+1NC - універсальне рішення для більшості завдань
  • 2NO - для систем з двома незалежними колами
  • 2NC - для систем з нормально замкнутими контактами
  • 3NO+1NC - для складних схем управління
  • 2NO+2NC - для систем з реверсивним управлінням
  • 4NO - для багатоколових систем

Технічні характеристики

Основні параметри серії КМ

Модель Струм, А Контакти Модулів Вага, кг
КМ-1-16-11 16 1NO+1NC 1 0,18
КМ-1-20-11 20 1NO+1NC 1 0,18
КМ-1-25-11 25 1NO+1NC 1 0,18
КМ-2-32-20 32 2NO 2 0,36
КМ-2-40-20 40 2NO 2 0,36
КМ-2-63-20 63 2NO 2 0,36
КМ-3-32-31 32 3NO+1NC 3 0,54
КМ-3-40-40 40 4NO 3 0,54
КМ-6-100-40 100 4NO 6 1,08

Основні параметри серії РК-КМ

Модель Струм, А Контакти Модулів Вага, кг
РК-КМ-1-16-11 16 1NO+1NC 1 0,14
РК-КМ-1-20-20 20 2NO 1 0,14
РК-КМ-2-40-11 40 1NO+1NC 2 0,23
РК-КМ-2-63-20 63 2NO 2 0,23
РК-КМ-3-40-40 40 4NO 3 0,38
РК-КМ-3-63-40 63 4NO 3 0,38

Електричні характеристики

Параметр КМ-16 КМ-20 КМ-25 КМ-32 КМ-40 КМ-63 КМ-100
Струм термічної стійкості, А 16 20 25 32 40 63 100
Номінальна напруга ізоляції, В 415 440 440 500 500 500 500
Номінальна робоча напруга, В 230/400 230/400 230/400 230/400 230/400 230/400 230/400
AC-1 (230В), кВт 3 3,8 4,5 6,6 8,4 13 13
AC-1 (400В), кВт 10,5 13 16 20 25 40 60
AC-3 (230В), кВт 1 1 1,3 3 3,7 5 6
AC-3 (400В), кВт 3 3,6 4,5 10 11,3 15 17

Експлуатаційні характеристики

Параметр Значення
Номінальна імпульсна напруга 6 кВ
Струм короткого замикання 3 кА
Швидкість спрацьовування (замикання) 20 мс
Швидкість спрацьовування (розмикання) 30 мс
Потужність котушки управління не більше 5 Вт
Напруга котушки управління 24В AC, 230В AC
Механічна зносостійкість 1 000 000 циклів
Електрична зносостійкість 150 000 циклів
Ступінь захисту IP20
Термін служби до 10 років

Сфери застосування

Житлові об'єкти

  • Автоматизація освітлення сходових клітин та під'їздів
  • Управління системами вентиляції та кондиціонування
  • Автоматичне включення насосів водопостачання
  • Управління електричними котлами та нагрівачами

Офісні будівлі

  • Централізоване управління освітленням
  • Системи кондиціонування та вентиляції
  • Управління ліфтовим обладнанням
  • Системи безпеки та контролю доступу

Промислові об'єкти

  • Автоматизація технологічних ліній
  • Управління конвеєрними системами
  • Комутація електродвигунів та механізмів
  • Системи аварійного управління

Інфраструктурні проекти

  • Системи зовнішнього освітлення
  • Управління насосними станціями
  • Автоматизація очисних споруд
  • Системи диспетчеризації

Економічні переваги

Доступна автоматизація для всіх

Контактори серії КМ та РК-КМ належать до бюджетного сегменту обладнання, що робить професійну автоматизацію доступною навіть для невеликих проектів та обмежених бюджетів.

Економія на монтажі та обслуговуванні

Модульна конструкція для DIN-рейки спрощує монтаж і знижує вартість електромонтажних робіт. Компактні розміри дозволяють заощадити місце в електрощитах.

Тривала економія на експлуатації

Високий ресурс роботи (до 1 мільйона механічних циклів) забезпечує тривалу безвідмовну роботу без необхідності частої заміни. Низьке енергоспоживання котушки (до 5 Вт) мінімізує операційні витрати.

Зниження ризиків та витрат на ремонт

Надійна комутація запобігає аваріям через несправні контакти, що знижує витрати на ремонт обладнання та втрати від простоїв виробництва.

⚡ Реальна економія на етапі проектування
Використання модульних контакторів замість пускачів у металевих корпусах дозволяє заощадити до 50% на вартості обладнання, до 60% місця в електрощитах, до 40% часу на монтаж і до 70% витрат на обслуговування. При середній інтенсивності використання контактори окуповуються протягом першого року експлуатації за рахунок економії на електроенергії та зменшення витрат на обслуговування.

Переваги модульних контакторів

Простота монтажу

Стандартне кріплення на DIN-рейку 35 мм дозволяє швидко встановити контактор в будь-який електрощит без додаткових пристосувань. Модульна конструкція забезпечує компактне розміщення.

Універсальність підключення

Різноманітні конфігурації контактів дозволяють реалізувати практично будь-які схеми управління. Можливість комбінування різних типів контактів розширює функціональні можливості.

Надійність експлуатації

Механічна зносостійкість до 1 мільйона циклів та електрична до 150 тисяч циклів забезпечують тривалу безвідмовну роботу навіть в інтенсивних режимах експлуатації.

Зручність обслуговування

Відкрита конструкція дозволяє візуально контролювати стан контактів. Легкий доступ до затискних гвинтів спрощує технічне обслуговування.

Додаткові контакти ПКБ-КМ

Розширення функціональності

Додаткові контакти типу ПКБ-КМ дозволяють розширити функціональність основних контакторів, створюючи складні схеми управління та сигналізації.

Типи додаткових контактів

Тип Конфігурація Застосування
ПКБ-КМ11 1NO+1NC Універсальне управління та сигналізація
ПКБ-КМ20 2NO Подвійне управління
ПКБ-КМ02 2NC Системи блокування

Технічні параметри додаткових контактів

Параметр AC-12 AC-15 AC-13
Потужність навантаження, Вт 1200 460 130
Робочий струм, А 5 2 1
Напруга, В 230 230 230

Особливості серії РК-КМ

Ручне управління

Механічний перемикач на лицьовій панелі дозволяє:

  • Примусове включення для налагодження
  • Утримання включеного стану під час обслуговування
  • Блокування в положенні "ВИМК" для безпеки робіт
  • Автоматичний режим роботи

Візуальна індикація

Механічний індикатор на лицьовій панелі показує реальний стан контактів, що спрощує діагностику та обслуговування системи.

Правила монтажу та підключення

Вимоги до монтажу

  • Встановлення на стандартну DIN-рейку 35 мм
  • Вертикальне робоче положення
  • Температура навколишнього середовища +1°C...+35°C
  • Висота над рівнем моря не більше 2000 м

Підключення проводів

Тип контактора Контакти (мм²) Котушка (мм²)
КМ-16 1-2,5 1-2,5
КМ-20, КМ-25 1-4 1-2,5
КМ-32...КМ-100 1-25 1-4

Момент затягування

  • Мідні проводи: не більше 2,5 Н⋅м
  • Алюмінієві проводи: не більше 2,2 Н⋅м

Схеми підключення та застосування

Прості схеми управління

Одноконтактні контактори КМ-1 ідеально підходять для простого включення/відключення навантажень без складних алгоритмів управління.

Складні системи автоматизації

Багатоконтактні контактори КМ-3 та КМ-6 дозволяють реалізувати складні схеми з реверсивним управлінням, каскадним запуском та багаторівневою сигналізацією.

Системи з ручним втручанням

Контактори РК-КМ незамінні в системах, де потрібна можливість ручного управління для налагодження, обслуговування або аварійних ситуацій.

Категорії застосування

AC-1 (слабко індуктивні навантаження)

  • Резистивні нагрівачі
  • Освітлювальні прилади
  • Розподільні ланцюги

AC-3 (сильно індуктивні навантаження)

  • Асинхронні двигуни
  • Трансформатори
  • Індуктивні навантаження

Технічне обслуговування

Регламентні роботи

  • Зовнішній огляд кожні 6 місяців
  • Підтягування затискних гвинтів
  • Перевірка стану контактів
  • Контроль температурного режиму

Профілактичні заходи

  • Очищення від пилу та забруднень
  • Перевірка механізму ручного управління (для РК-КМ)
  • Контроль показань індикатора стану
  • Вимірювання опору ізоляції

Умови транспортування та зберігання

Транспортування

  • Будь-який вид критого транспорту
  • Захист від механічних впливів
  • Температурний діапазон: -40°C...+50°C
  • Відносна вологість до 85% при +25°C

Зберігання

  • Закриті приміщення з природною вентиляцією
  • В оригінальній упаковці виробника
  • Температура: -40°C...+50°C
  • Термін зберігання: до 7 років

Сертифікація та відповідність стандартам

Нормативна база

Контактори відповідають вимогам ГОСТ IEC 60947-4-1-2021 та пройшли всі необхідні випробування на відповідність заявленим характеристикам.

✅ Гарантія, підтверджена випробуваннями
Контактори випробувано за ГОСТ IEC 60947-4-1-2021 - це означає, що заявлені характеристики (струм, зносостійкість, ступінь захисту IP20) перевірені за стандартом, а не лише вказані виробником. Гарантійний термін - 7 років з дати продажу, термін служби - до 10 років з дати виготовлення за умови дотримання правил експлуатації та зберігання.

Гарантійні зобов'язання

  • Гарантійний термін: 7 років з дати продажу
  • Термін служби: до 10 років з дати виготовлення
  • Умова: дотримання правил експлуатації та зберігання

Порівняння з аналогами

Переваги перед дорогими брендами

  • Значно нижча вартість при аналогічній функціональності
  • Стандартні розміри та підключення
  • Повна сумісність з європейським обладнанням
  • Доступність запасних частин та аксесуарів

Переваги перед застарілими рішеннями

  • Сучасна модульна конструкція
  • Підвищена надійність та ресурс
  • Компактні розміри
  • Зручність монтажу та обслуговування

Економічна ефективність

Розрахунок економії

Використання модульних контакторів замість пускачів у металевих корпусах дозволяє заощадити:

  • До 50% на вартості обладнання
  • До 60% місця в електрощитах
  • До 40% часу на монтаж
  • До 70% витрат на обслуговування

Швидка окупність

При середній інтенсивності використання контактори окуповуються протягом першого року експлуатації за рахунок економії на електроенергії та зменшення витрат на обслуговування.

Висновок

Модульні контактори серії КМ та РК-КМ представляють собою оптимальне рішення для автоматизації електроустановок будь-якого рівня складності. Поєднання доступної ціни, високої надійності та широкого асортименту робить їх ідеальним вибором для проектів з обмеженим бюджетом.

Простота монтажу, тривалий термін служби та мінімальні вимоги до обслуговування забезпечують економічну ефективність використання як для невеликих житлових об'єктів, так і для великих промислових комплексів. Вибираючи контактори КМ або РК-КМ, ви отримуєте надійну автоматизацію за доступною ціною без переплат за зайву функціональність.

Обирайте модульні контактори КМ та РК-КМ - доступна автоматизація професійного рівня!

FAQ - Питання, які часто ставлять покупці

❓ Чим контактор КМ відрізняється від контактора РК-КМ?
Серія КМ - стандартні модульні контактори без ручного управління, найдоступніший варіант для простих систем автоматизації. Серія РК-КМ додатково має механічний перемикач на лицьовій панелі для примусового включення, утримання стану під час обслуговування та блокування в положенні "ВИМК" - за помірну доплату ви отримуєте більше гнучкості в експлуатації.
❓ Чи підійде цей контактор для квартири або приватного будинку?
Так. Модульні контактори КМ та РК-КМ активно застосовують у житлових об'єктах: автоматизація освітлення сходових клітин і під'їздів, управління вентиляцією та кондиціонуванням, автоматичне включення насосів водопостачання, керування електричними котлами й нагрівачами. Модель на 16А або 20А закриває більшість побутових задач.
❓ Як правильно обрати номінал контактора під моє навантаження?
Орієнтуйтесь на діапазон: 16А - освітлення й дрібні двигуни, 20А - вентиляція та насоси, 25А - компресори й нагрівачі, 32А - промислові застосування, 40А - важкі умови експлуатації, 63-100А - високопотужні й найвимогливіші установки. Додатково враховуйте тип навантаження - AC-1 (резистивне) чи AC-3 (індуктивне, двигуни) - показники потужності для них різні.
❓ Наскільки надійні ці контактори при інтенсивному використанні?
Механічна зносостійкість - до 1 000 000 циклів, електрична - до 150 000 циклів. Швидкість спрацьовування - 20 мс на замикання і 30 мс на розмикання. Термін служби - до 10 років, гарантія - 7 років з дати продажу. Це підтверджено випробуваннями за ГОСТ IEC 60947-4-1-2021.
❓ Чи потрібен фахівець для монтажу контактора?
Монтаж простий завдяки стандартному кріпленню на DIN-рейку 35 мм - контактор встановлюється в будь-який електрощит без додаткових пристосувань. Однак підключення силових кіл і котушки управління - це робота з електроустановкою, тому монтаж і підключення повинен виконувати кваліфікований електрик з дотриманням моменту затягування (мідні проводи - не більше 2,5 Н⋅м, алюмінієві - не більше 2,2 Н⋅м).
❓ Що буде, якщо перевищити заявлений струм навантаження?
Перевищення номінального струму термічної стійкості призводить до перегріву контактів і прискореного зносу, а в аварійному режимі - до відмови апарата. Тому номінал контактора підбирають з запасом під реальне навантаження, а для потужних асинхронних двигунів і трансформаторів (AC-3) орієнтуються саме на показники AC-3, які нижчі за AC-1.
❓ На що НЕ розрахований модульний контактор КМ або РК-КМ?
Контактор призначений для комутації та управління навантаженням у межах заявлених параметрів (16-100А, IP20, температура +1°C...+35°C) - це не апарат захисту від струму короткого замикання чи витоку. Для повноцінного захисту лінії контактор встановлюють разом з автоматичним вимикачем або ПЗВ у щиті, а ступінь захисту IP20 означає, що апарат розрахований на встановлення всередині електрощита, а не на відкритому повітрі.
