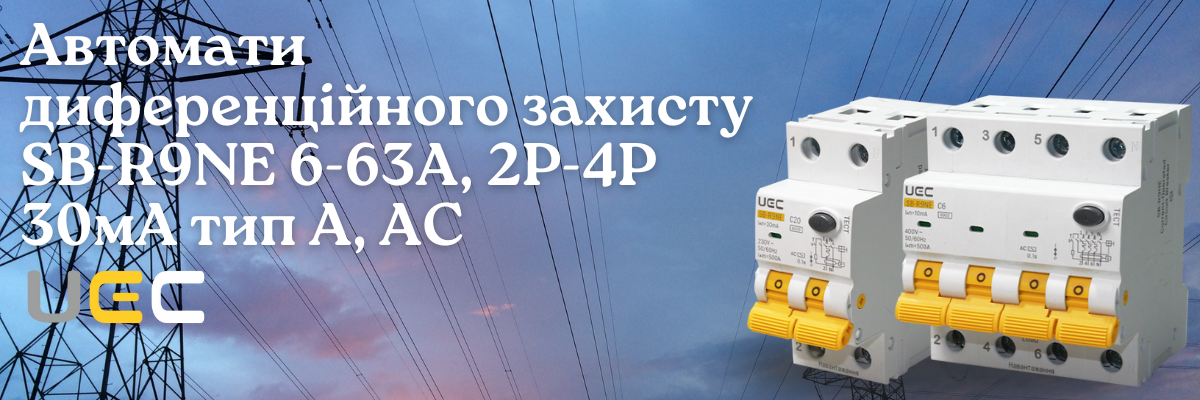

Автоматичний вимикач диференційного струму SB-R9NE UEC - надійний захист від ураження струмом та пожеж

Професійне обладнання для безпечної експлуатації електричних мереж змінного струму

Безпека експлуатації електричних мереж - це не питання економії, це питання збереження життя людей та майна. Автоматичний вимикач диференційного струму SB-R9NE торгової марки UEC забезпечує надійний захист від ураження електричним струмом та запобігає виникненню пожеж через витік струму на землю. Цей пристрій поєднує функції автоматичного вимикача та пристрою захисного відключення в одному корпусі, що робить його ідеальним рішенням для житлових та комерційних об'єктів.

Вимикач SB-R9NE розроблений спеціально для роботи в електричних мережах змінного струму частотою 50 Гц з номінальною напругою до 400 В. Його основне завдання - миттєво відключити електроживлення при виникненні диференційного струму, який може бути небезпечним для людини або призвести до пожежі.

Призначення та принцип роботи

Автоматичний вимикач диференційного струму SB-R9NE призначений для захисту людей від ураження електричним струмом та запобігання пожежам, які можуть виникнути через витік струму на землю або корпус обладнання. Пристрій поєднує дві важливі функції: захист від перевантажень та коротких замикань (як звичайний автомат) плюс захист від диференційних струмів (як ПЗВ).

Принцип роботи базується на порівнянні струмів у фазних та нейтральному проводах. У нормальному режимі ці струми рівні за величиною. При виникненні витоку струму на землю (наприклад, через пошкоджену ізоляцію або дотик людини до струмопровідних частин) з'являється різниця між струмами - диференційний струм. Коли цей струм досягає встановленого значення (30 мА, 100 мА або 300 мА), вимикач миттєво відключає електроживлення, запобігаючи небезпечним наслідкам.

Електромагнітний механізм відключення спрацьовує за частки секунди, що набагато швидше за реакцію людини. Це критично важливо для збереження життя та здоров'я.

Лінійка продуктів

Автоматичні вимикачі диференційного струму SB-R9NE випускаються у двох основних конфігураціях:

SB-R9NE 2P - двополюсний вимикач для однофазних мереж, підключення фазного та нейтрального проводів. Компактне рішення для житлових приміщень, офісів та невеликих комерційних об'єктів.

SB-R9NE 4P - чотириполюсний вимикач для трифазних мереж, підключення трьох фаз та нейтралі. Призначений для промислових об'єктів, великих комерційних приміщень та трифазного обладнання.

Кожна модель доступна з різними номінальними струмами від 6А до 63А, що дозволяє підібрати оптимальний варіант під конкретне навантаження. Диференційний струм спрацьовування може становити 30 мА (для захисту людей), 100 мА або 300 мА (для захисту від пожеж).

Технічні характеристики

Технічні параметри автоматичного вимикача диференційного струму SB-R9NE забезпечують надійну роботу в широкому діапазоні умов експлуатації:

Додаткові експлуатаційні характеристики:

Час-струмові характеристики вимикача відповідають стандартним кривим B та C, що забезпечує селективну роботу з іншими захисними пристроями в електроустановці.

Сфери застосування

Автоматичний вимикач диференційного струму SB-R9NE підходить скрізь, де потрібна надійна електробезпека та захист від пожеж через витоки струму. Головне правило: є електрообладнання з ризиком ураження струмом - цей пристрій справиться незалежно від галузі.

Пристрій може використовуватися в будь-якій галузі та на будь-якому об'єкті, де є електричні мережі змінного струму 230/400 В. Це не залежить від специфіки діяльності - важливо лише те, чи потрібна електробезпека та пожежна безпека.

Житлові об'єкти: квартири, приватні будинки, дачі - захист мешканців від ураження струмом при користуванні побутовими приладами, освітленням, розетками. Особливо важливо в вологих приміщеннях: ванних кімнатах, кухнях, підвалах.

Комерційна нерухомість: офіси, торговельні центри, ресторани, готелі - забезпечення безпеки відвідувачів та персоналу, захист дорогого обладнання від пошкодження при аварійних ситуаціях.

Промислові підприємства: заводи, фабрики, склади - захист робітників при роботі з електрообладнанням, запобігання простоям через аварії в електромережах, захист від пожеж через несправності електроустановок.

Освітні заклади: школи, університети, дитячі садки - забезпечення безпеки дітей та студентів, особливо в навчальних майстернях, лабораторіях, спортивних залах.

Медичні установи: лікарні, поліклініки, стоматологічні кабінети - критично важливо для безпеки пацієнтів та медперсоналу при роботі з медичним обладнанням.

Спортивні та розважальні заклади: спортзали, басейни, аквапарки - підвищені вимоги до електробезпеки через поєднання води та електрики.

Універсальне правило: якщо у вас є електромережа змінного струму - SB-R9NE підійде незалежно від того, в якій галузі ви працюєте. Головне - наявність потреби в захисті від диференційних струмів.

Конструктивні особливості

Автоматичний вимикач диференційного струму SB-R9NE виконаний у міцному пластиковому корпусі, що забезпечує надійний захист внутрішніх механізмів від зовнішніх впливів. Корпус має ступінь захисту IP20, що дозволяє встановлювати пристрій у електрощитах та розподільних шафах.

Конструкція включає декілька ключових елементів:

Диференційний трансформатор - серце пристрою, яке безперервно контролює баланс струмів у всіх проводах. Високочутливий елемент реагує на найменші витоки струму, забезпечуючи максимальну безпеку.

Електромагнітне реле - виконавчий механізм, який миттєво відключає контакти при виявленні диференційного струму. Швидкодія спрацьовування становить частки секунди.

Автоматичний вимикач - інтегрований у конструкцію для захисту від перевантажень та коротких замикань. Це дозволяє замінити два окремі пристрої одним компактним.

Контактна система - надійні срібні контакти витримують багаторазове вмикання/вимикання під навантаженням. Ресурс становить понад 10000 електричних операцій.

Дугогасильна камера - забезпечує безпечне гасіння електричної дуги при відключенні великих струмів, захищаючи контакти від пригорання.

Кнопка "ТЕСТ" - дозволяє перевірити працездатність диференційного захисту без демонтажу пристрою. Рекомендується проводити тестування щомісяця.

Індикатор положення контактів - візуально показує, увімкнений чи вимкнений пристрій, що важливо для безпеки обслуговування.

Модульна конструкція дозволяє встановлювати вимикач на стандартну DIN-рейку шириною 35 мм. Двополюсна модель займає 2 модулі, чотириполюсна - 4 модулі.

Унікальні характеристики

Автоматичний вимикач диференційного струму SB-R9NE виділяється серед конкурентів кількома важливими особливостями:

Поєднання двох функцій в одному корпусі - це не просто зручність, а економія місця в електрощиті та коштів на придбання. Замість окремого автомата та ПЗВ отримуєте універсальний пристрій з подвійним захистом.

Висока комутаційна здатність 6000А - пристрій впевнено відключає навіть великі струми короткого замикання, які можуть виникнути в потужних електроустановках. Це гарантує надійну роботу навіть в аварійних ситуаціях.

Широкий діапазон диференційних струмів - від 10 мА до 300 мА дозволяє використовувати один тип пристрою для різних задач: 30 мА для захисту людей, 100-300 мА для захисту від пожеж.

Стійкість до хибних спрацьовувань - конструкція забезпечує стабільну роботу при нормальних витоках струму через ізоляцію, які не становлять небезпеки. Це зменшує кількість непотрібних відключень.

Універсальне робоче положення - можна встановлювати як вертикально, так і горизонтально з відхиленням до 90°. Це спрощує монтаж у стиснених умовах електрощитів.

Характеристики AC та A - пристрій реагує як на змінні диференційні струми (AC), так і на пульсуючі постійні струми (A), що важливо для сучасного обладнання з імпульсними блоками живлення.

Механічна зносостійкість 20000 циклів - це означає безвідмовну роботу протягом багатьох років навіть при частому використанні. Для порівняння: при щоденному вмиканні/вимиканні пристрій прослужить понад 50 років.

Безпека експлуатації

Безпека - головна мета створення автоматичного вимикача диференційного струму SB-R9NE. Пристрій забезпечує багаторівневий захист від усіх основних електричних небезпек:

Захист від ураження струмом - основна функція диференційного захисту. При дотику людини до струмопровідних частин або при пошкодженні ізоляції пристрій відключить електроживлення за 0,1-0,3 секунди. Це набагато швидше, ніж встигне спрацювати серце людини на електричний удар.

Пожежна безпека - витоки струму через пошкоджену ізоляцію часто стають причиною нагрівання та загоряння. Диференційний захист виявляє такі витоки на початковій стадії, коли ще немає видимих ознак пошкодження.

Захист від перевантажень - вбудований автоматичний вимикач відключає лінію при перевищенні номінального струму. Це запобігає перегріванню проводів та обладнання.

Захист від коротких замикань - при короткому замиканні пристрій миттєво відключає аварійну ділянку, обмежуючи пошкодження та запобігаючи поширенню аварії.

Самоконтроль працездатності - кнопка "ТЕСТ" дозволяє переконатися, що диференційний захист працює правильно. При несправності внутрішніх елементів тестування покаже відсутність реакції.

Надійна ізоляція - номінальна напруга ізоляції 400-415 В з запасом витримує робочу напругу мережі плюс можливі перенапруги.

Стійкість до імпульсних перенапруг - витримує імпульсні напруги до 4000 В, які можуть виникати при грозових розрядах або комутаціях потужного обладнання.

Конструкція виключає можливість несанкціонованого доступу до струмопровідних частин, що особливо важливо в місцях доступу сторонніх осіб.

Порівняльний аналіз моделей

При виборі автоматичного вимикача диференційного струму SB-R9NE важливо правильно підібрати конфігурацію та параметри:

Вибір кількості полюсів:

• 2P (двополюсний) - для однофазних мереж 230 В. Підключаються фаза та нейтраль. Оптимальний для житлових приміщень, офісів, невеликих магазинів.
• 4P (чотириполюсний) - для трифазних мереж 400 В. Підключаються три фази та нейтраль. Необхідний для промислового обладнання, великих електродвигунів, трифазного освітлення.

Вибір номінального струму (6А - 63А): Номінальний струм повинен відповідати потужності підключеного обладнання та перерізу проводів. Занадто малий струм призведе до частих відключень при нормальній роботі, занадто великий - не захистить від перевантажень.

Вибір диференційного струму спрацьовування:

• 10 мА - максимальний захист людей, використовується в особливо небезпечних умовах
• 30 мА - стандартний захист людей для житлових та офісних приміщень
• 100 мА - для захисту від пожеж при збереженні захисту людей
• 300 мА - тільки пожежний захист для промислових об'єктів

Вибір характеристики спрацьовування (B або C):

• Тип B - для освітлення та побутових приладів без значних пускових струмів
• Тип C - для обладнання з електродвигунами, трансформаторами, що мають пускові струми

Вибір типу диференційного струму (AC або A):

• Тип AC - для звичайного обладнання зі стандартними витоками змінного струму
• Тип A - для сучасного обладнання з імпульсними блоками живлення (комп'ютери, LED-освітлення)

Правильний вибір параметрів забезпечує максимальну безпеку при мінімальній кількості хибних спрацьовувань.

Монтаж та підключення

Встановлення автоматичного вимикача диференційного струму SB-R9NE повинно здійснюватися тільки кваліфікованим електротехнічним персоналом з дотриманням усіх вимог безпеки.

Підготовка до монтажу: Перед початком робіт обов'язково відключити напругу в електроустановці та перевірити її відсутність за допомогою покажчика напруги. Переконатися в справності всіх інструментів та засобів захисту.

Установка на DIN-рейку: Вимикач встановлюється на стандартну DIN-рейку шириною 35 мм. Двополюсна модель займає 2 модульних місця, чотириполюсна - 4 місця. Фіксація здійснюється пружинним механізмом без додаткових кріплень.

Підключення проводів: Підключення проводів здійснюється до верхніх та нижніх контактних затискачів. Верхні затискачі - для підключення живлячої мережі (від джерела), нижні - для навантаження (до споживачів).

Для двополюсної моделі (2P):

• Затискач 1 - фаза мережі (L)
• Затискач N - нейтраль мережі (N)

Для чотириполюсної моделі (4P):

• Затискачі 1, 3, 5 - фази L1, L2, L3
• Затискач N - нейтраль

Переріз проводів:

• Одножильні проводи: 1-25 мм²
• Багатожильні проводи: 1,5-16 мм²

Момент затягування контактних затискачів не повинен перевищувати 3 Н·м. Перетягування може пошкодити різь, недостатнє затягування призведе до нагрівання контактів.

Перевірка підключення: Після завершення монтажу обов'язково перевірити правильність підключення та провести тестування за допомогою кнопки "ТЕСТ". При натисканні кнопки пристрій повинен відключитися, що свідчить про справність диференційного захисту.

Маркування: Рекомендується промаркувати вимикач відповідно до схеми електроустановки для полегшення обслуговування та ремонту.

Застосування в різних галузях

Универсальний принцип застосування: автоматичний вимикач диференційного струму SB-R9NE може використовуватися скрізь, де виникає потреба в захисті від ураження електричним струмом та попередженні пожеж. Де потрібна електробезпека - там потрібен цей пристрій.

Будь-яка електроустановка, що вимагає підвищеної безпеки експлуатації, може ефективно захищатися за допомогою SB-R9NE, незалежно від галузі та специфіки застосування.

Житлово-комунальне господарство: У багатоповерхових будинках пристрій захищає квартири від витоків струму через старі мережі. В приватних будинках забезпечує безпеку всієї родини, особливо дітей. На дачах та в садових товариствах захищає від проблем із самодільною проводкою.

Торгівля та громадське харчування: У супермаркетах захищає холодильне обладнання від пошкодження при витоках струму. В ресторанах забезпечує безпеку кухонного персоналу при роботі з електроплитами, посудомийними машинами. В кафе та барах захищає відвідувачів від ураження струмом.

Освіта та наука: У школах захищає учнів на уроках технологій, в комп'ютерних класах. В університетах забезпечує безпеку в лабораторіях, майстернях. В дослідних центрах захищає дороге обладнання від пошкодження.

Охорона здоров'я: В лікарнях критично важливий для безпеки пацієнтів при проведенні процедур. В стоматологіях захищає і лікаря, і пацієнта від ураження струмом. У фізіотерапевтичних кабінетах забезпечує безпеку медичних процедур.

Промисловість: На заводах захищає робітників при обслуговуванні електрообладнання. В цехах запобігає простоям через аварії в електромережах. На складах забезпечує пожежну безпеку електроустановок.

Будівництво: На будівельних майданчиках захищає працівників при використанні електроінструментів. При ремонтних роботах забезпечує безпеку в умовах підвищеної вологості та пилу.

Сільське господарство: У тваринницьких комплексах захищає як тварин, так і персонал від ураження струмом. В теплицях забезпечує безпеку при поєднанні електрики та вологи. На зерноскладах запобігає пожежам через несправності електрообладнання.

Спорт та дозвілля: У спортивних залах захищає спортсменів та тренерів. В басейнах критично важливий через поєднання води та електрики. У розважальних центрах забезпечує безпеку відвідувачів.

Ключове правило: наявність електрообладнання змінного струму автоматично означає потребу в диференційному захисті, яку забезпечує SB-R9NE - незалежно від вашої сфери діяльності.

Технічне обслуговування

Автоматичний вимикач диференційного струму SB-R9NE відноситься до неремонтопридатного обладнання, що означає мінімальні витрати на обслуговування протягом всього терміну експлуатації.

Регулярне тестування: Основна процедура обслуговування - щомісячна перевірка працездатності за допомогою кнопки "ТЕСТ". При натисканні кнопки вимикач повинен відключитися. Якщо цього не відбувається - пристрій підлягає негайній заміні.

Візуальний огляд: Періодично потрібно оглядати корпус на предмет механічних пошкоджень, тріщин, слідів перегрівання. Перевіряти надійність кріплення на DIN-рейці та відсутність ослаблених з'єднань.

Перевірка контактних з'єднань: Один раз на рік рекомендується перевіряти надійність затягування контактних затискачів. Ослаблені з'єднання можуть призвести до нагрівання та вигорання контактів. Перевірку проводити тільки при відключеній напрузі.

Очищення від пилу: При експлуатації в пильних умовах потрібно періодично очищувати корпус від накопиченого пилу сухою ганчіркою або пензликом. Використання вологих засобів заборонено.

Заміна при несправностях: При виявленні будь-яких несправностей (не спрацьовує кнопка "ТЕСТ", не вмикається після спрацьовування, видимі пошкодження корпусу) пристрій підлягає негайній заміні. Самостійний ремонт заборонений та небезпечний.

Ведення журналу: Для відповідальних об'єктів рекомендується вести журнал перевірок з відмітками про дати тестування та результати. Це допомагає контролювати технічний стан та планувати заміну.

Простота обслуговування - одна з переваг сучасних диференційних автоматів. Мінімальні витрати часу та коштів на підтримання працездатності протягом всього 10-річного гарантійного терміну.

Стандарти та сертифікація

Автоматичний вимикач диференційного струму SB-R9NE повністю відповідає національним та міжнародним стандартам електробезпеки, що гарантує надійність та безпеку експлуатації.

Відповідність українським стандартам: Пристрій сертифікований згідно з ДСТУ EN 61009-1, що є українським аналогом європейського стандарту на автоматичні вимикачі диференційного струму. Це означає повну відповідність технічним регламентам України та можливість легального використання в усіх типах електроустановок.

Ступінь захисту IP20: Відповідно до ДСТУ EN 60529 пристрій має ступінь захисту IP20, що означає захист від дотику до внутрішніх частин та від твердих предметів розміром понад 12,5 мм. Це стандартний рівень захисту для обладнання, що встановлюється в електрощитах.

Електромагнітна сумісність: Конструкція забезпечує стійкість до електромагнітних завад та не створює перешкод для роботи іншого обладнання. Це особливо важливо в умовах насиченого електронного середовища сучасних об'єктів.

Екологічна безпека: Матеріали корпусу та внутрішніх компонентів відповідають екологічним вимогам та можуть бути утилізовані відповідно до чинного законодавства України без шкоди для навколишнього середовища.

Вимоги до кваліфікації персоналу: Монтаж, підключення та обслуговування повинні здійснюватися тільки особами з відповідною кваліфікацією електротехнічного персоналу. Це гарантує правильність установки та безпеку експлуатації.

Сертифікація та відповідність стандартам - це не просто формальність, а гарантія того, що пристрій пройшов всі необхідні випробування та може забезпечити заявлений рівень захисту.

Підсумовуючи переваги автоматичного вимикача диференційного струму SB-R9NE UEC, можна впевнено сказати: це оптимальне рішення для забезпечення електробезпеки за розумну ціну. Поєднання надійного захисту від ураження струмом та пожежної безпеки в одному компактному пристрої робить його незамінним для сучасних електроустановок.

Ключові переваги, які отримує споживач: миттєвий захист життя та здоров'я людей, запобігання матеріальним збиткам від пожеж, економія місця в електрощиті, простота монтажу та обслуговування, 10-річна гарантія надійності. Технічні характеристики відповідають європейським стандартам, що гарантує стабільну роботу в умовах української електромережі.

Диференційний автомат SB-R9NE - це не просто захисний пристрій, це впевненість у безпеці вашого дому, офісу або підприємства. Розумна економія без ризиків - саме такий підхід потрібен при виборі обладнання для електробезпеки.

Замовити автоматичний вимикач диференційного струму SB-R9NE UEC можна в НІКА-ЕЛЕКТРО - з професійною консультацією щодо підбору параметрів, технічною підтримкою при монтажі та гарантією якості від офіційного дистриб'ютора.
