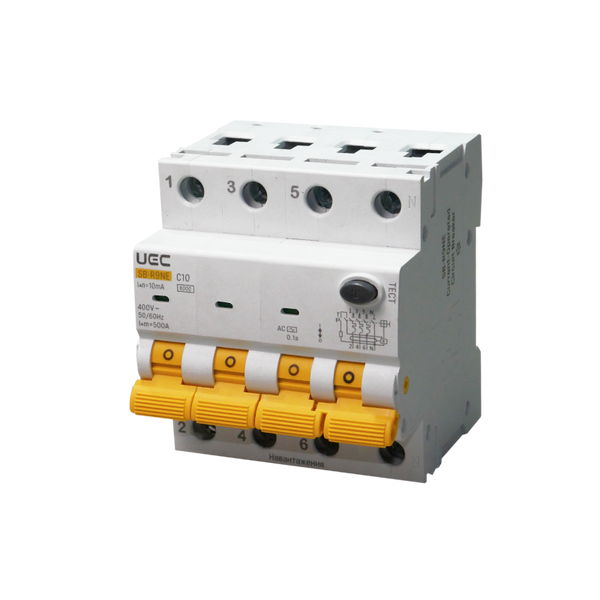

Автомат диференційного захисту SB-R9NE 4P C 10A 10мА тип AC 6кА UEC

Автомат диференційного захисту SB-R9NE технічно підходить для одночасного захисту від струму витоку (10–100 мА), перевантаження та короткого замикання (6 кА) - наприклад у квартирних щитках з мережею 230 В/400 В та групами до 63 А.

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Захисту людини від ураження електричним струмом у жилих та комерційних приміщеннях де використовується однофазна (230 В) або трифазна (400 В) мережа - для вибору доступні 2- та 4-полюсні виконання
• Захисту у ванних кімнатах, дитячих кімнатах та на вулиці де контакт людини з несправним обладнанням особливо небезпечний - застосовується поріг 10 мА: струм такої величини вже здатний спричинити судоми та втрату контролю над м'язами, тому відключення відбувається до настання важких наслідків
• Захисту розеткових груп у житлових приміщеннях (вітальня, спальня, кухня) де ймовірний контакт людини з несправним електроприладом - застосовується поріг 30 мА: цей рівень є стандартним для захисту людини згідно з вимогами електробезпеки; струм понад 25–30 мА може призвести до фібриляції серця
• Протипожежного захисту кабельних ліній у технічних приміщеннях, підвалах та на вводі в будівлю де тривала витік навіть без дотику людини здатна нагріти ізоляцію та спричинити займання - застосовується поріг 100 мА: захищає лінію, але не замінює захист людини на 10 мА або 30 мА
• Захисту ліній від перевантаження та короткого замикання в електроустановках з очікуваним струмом КЗ до 6 кА (номінальний струм від 6 А до 63 А, вимикаюча здатність 6 кА)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Диференційний захист з порогом спрацювання 10 мА, 30 мА або 100 мА - чутливіші пороги (10–30 мА) технічно підходять для захисту людини, 100 мА - для протипожежного захисту ліній
• Тип А реагує на змінний та пульсуючий постійний струм витоку, що дозволяє використання у лініях з частотно-регульованими приводами, зарядними пристроями та іншим обладнанням з імпульсними блоками живлення; тип АС реагує тільки на змінний струм витоку синусоїдальної форми
• Ступінь захисту IP20 та монтаж на DIN-рейку дозволяють встановлення у стандартних електрощитках у сухих приміщеннях (ширина модуля відповідає серії; артикули уточнюються по конфігурації)

*Інформація базується на технічних характеристиках виробника. Рекомендується консультація електрика.

Комплектація

• Автомат диференційного захисту SB-R9NE
• Заводська упаковка

Технічні характеристики

• Серія: SB-R9NE
• Призначення: захист від струму витоку, перевантаження та короткого замикання
• Номінальний струм: 6 А; 10 А; 16 А; 20 А; 25 А; 32 А; 40 А; 50 А; 63 А
• Кількість полюсів: 2; 4
• Номінальна напруга: 230 В / 400 В
• Тип струму витоку: тип А; тип АС
• Номінальний струм витоку: 10 мА; 30 мА; 100 мА
• Вимикаюча здатність: 6 кА
• Ступінь захисту: IP20
• Монтаж: на DIN-рейку
• Гарантія: 7 років
