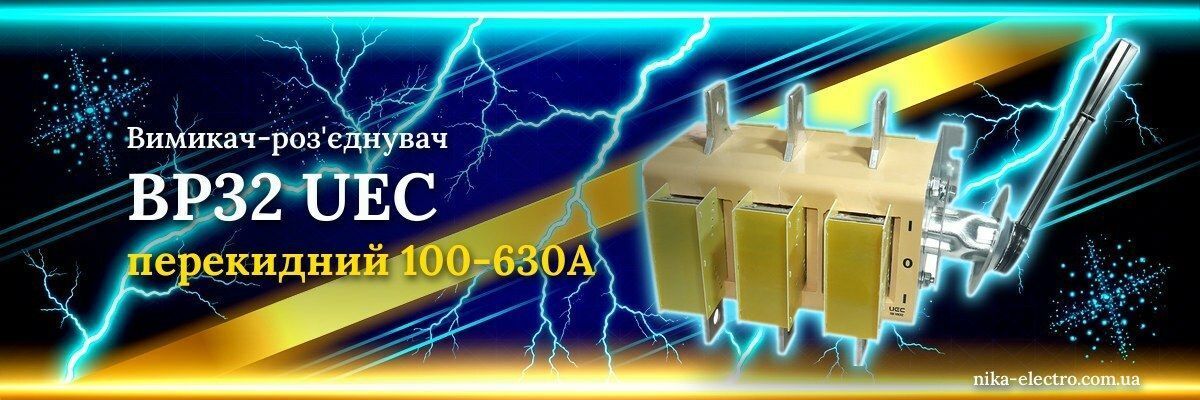

Вимикач-роз'єднувач ВР32 TM UEC перекидний: з'ємна рукоятка, положення 1-0-2

💡 КОРОТКО ПРО ГОЛОВНЕ  ·  ⏱ Час читання: 7 хв
Вимикач-роз'єднувач ВР32 TM UEC виконання B перекидний — триполюсний силовий апарат для перемикання між двома джерелами живлення або двома секціями шини 690 В / 50 Гц з положеннями 1-0-2. З'ємна бокова рукоятка дозволяє блокувати апарат у нейтральному положенні «0».
Для кого: промислові розподільні щити, де потрібне ручне перемикання між двома джерелами (АВР) або секційні перемикачі шин.
Діапазон: 100 А (ВР32-31В7), 250 А (ВР32-35В7), 400 А (ВР32-37В7), 630 А (ВР32-39В7).
Ключові переваги: напруга 690 В; перемикання 1-0-2; дугогасні камери; з'ємна рукоятка; гарантія 5 років; ДСТУ 60269.

Коли об'єкту потрібне ручне резервне живлення або можливість перемкнути навантаження між двома секціями шини, звичайного рубильника з положенням 1-0 недостатньо. Вимикач-роз'єднувач ВР32 TM UEC виконання B перекидний вирішує цю задачу: три положення 1-0-2 дозволяють підключитися до першого джерела, відключитися або перейти на друге. Чотири номінали від 100 А до 630 А для різних потреб промислових об'єктів.

Що таке перекидний вимикач-роз'єднувач ВР32 TM UEC і навіщо він потрібен?

«Перекидний» (реверсивний) вимикач-роз'єднувач — апарат з трьома положеннями рукоятки: 1 — 0 — 2. Положення «1» підключає навантаження до першого джерела (або першої секції шини), «0» — повний розрив (нейтраль), «2» — підключення до другого джерела (або другої секції). Це дозволяє здійснювати ручне АВР (автоматичне введення резерву в ручному режимі) або перемикати живлення між двома вводами без знеструмлення щита цілком.

Призначення та принцип роботи

Вимикачі-роз'єднувачі ВР32 UEC перекидного виконання B призначені для:

  • Ручного АВР (резервного перемикання): перемикання навантаження між основним і резервним джерелом живлення через нейтральне положення «0».
  • Секційних перемикачів: переведення навантаження між секцією 1 і секцією 2 розподільного щита.
  • Блокування несанкціонованого доступу: апарат у положенні 0 із знятою рукояткою не може бути перемкнутий без рукоятки.
  • Безпечного гасіння дуги: дугогасні камери забезпечують безпечне відключення навантажених ланцюгів при перемиканні.

Положення 1-0-2: 1 — підключено до джерела 1 (або шини 1), 0 — повне відключення, 2 — підключено до джерела 2 (або шини 2).

Лінійка продуктів — 4 номінали перекидного виконання B (1-0-2)

Артикул Номінальний струм In Тип виконання
ВР32-31В71250 100 А Перекидний (1-0-2), з'ємна бокова рукоятка
ВР32-35В71250 250 А Перекидний (1-0-2), з'ємна бокова рукоятка
ВР32-37В71250 400 А Перекидний (1-0-2), з'ємна бокова рукоятка
ВР32-39В71250 630 А Перекидний (1-0-2), з'ємна бокова рукоятка

Технічні характеристики

Параметр Значення
Торгова марка TM UEC
Тип виконання Перекидний (положення 1-0-2)
Кількість полюсів 3
Номінальна напруга 690 В
Частота 50 Гц
Тип рукоятки З'ємна бокова
Наявність дугогасних камер Так
Набір кріплень Так (входить у комплект)
Відповідність ДСТУ 60269
Гарантійний строк 5 років
🔧 Ключова відмінність від виконання B (1-0): три положення замість двох
Стандартне виконання B (1-0) має лише два стани — увімкнено і вимкнено. Перекидний варіант B (1-0-2) додає третє положення: підключення до другого джерела або другої секції шини. Це принципово інший функціонал — ручне АВР і секційні перемикачі. Звертайте увагу на маркування: ВР32-3xВ3 — звичайний B, ВР32-3xВ7 — перекидний B.

Сфери застосування

Перекидний вимикач-роз'єднувач ВР32 TM UEC виконання B підходить для будь-яких об'єктів, де є два джерела живлення або дві секції шини і потрібне ручне перемикання між ними.

  • Промислові підприємства: ручне АВР між основним вводом і дизель-генератором при плановому ТО.
  • Розподільні підстанції: секційні роз'єднувачі між секцією 1 і секцією 2 розподільного пристрою.
  • Об'єкти критичної інфраструктури: лікарні, насосні станції, де потрібне резервне живлення.
  • Портові та логістичні термінали: перемикання живлення між берегом і бортовою мережею.
  • Енергетичні об'єкти: ручне секціонування в щитах з двома вводами.

Конструктивні особливості

  • Триполюсне виконання (3Р): одночасна комутація трьох фаз.
  • Дугогасні камери: безпечне відключення навантажених ланцюгів при перемиканні між джерелами.
  • З'ємна бокова рукоятка: знімається після переведення в положення 0 для блокування.
  • Три положення (1-0-2): конструктивно забезпечено механічне виключення одночасного підключення до двох джерел.
  • Набір кріплень у комплекті: для монтажу на стандартні монтажні площини щита.

Унікальні характеристики

Перекидний варіант ВР32 конструктивно виключає одночасне підключення двох джерел — при переміщенні рукоятки з «1» у «2» апарат обов'язково проходить через положення «0», що унеможливлює паралельне ввімкнення двох вводів. Це ключова вимога безпеки для ручного АВР.

💡 Перекидний ВР32 і автоматичний АВР: яку різницю знати?
Перекидний ВР32 забезпечує ручне перемикання між джерелами — оператор фізично переводить рукоятку. Для автоматичного АВР (без участі людини) потрібен окремий пристрій АВР. Перекидний ВР32 часто використовується разом з ним як силовий комутаційний елемент або як резервне ручне перемикання при обслуговуванні автоматичного АВР.

Безпека експлуатації

Апарат відповідає ДСТУ 60269. Конструкція механічно виключає одночасне підключення двох джерел при перемиканні через «0». З'ємна рукоятка дозволяє заблокувати апарат у нейтралі при ТО за процедурою LOTO. Гарантія 5 років.

Порівняльний аналіз: перекидний ВР32 B vs звичайний ВР32 B vs ВР32 A

Параметр ВР32 A (1-0) ВР32 B (1-0) ВР32 B перекидний (1-0-2)
Положення 1-0 1-0 1-0-2
Рукоятка Нез'ємна, спереду З'ємна, збоку З'ємна, збоку
Функція блокування Немає Так (LOTO) Так (LOTO)
АВР / секційний Ні Ні Так
Типовий вибір Оперативна комутація LOTO, обслуговування Два джерела / дві секції

Монтаж та підключення

Апарат кріпиться на монтажну площину щита. Клеми «1» і «2» підключаються до відповідних джерел живлення (або секцій шини), клеми навантаження — до нижніх клем. Важливо: перемикання між положеннями 1 і 2 виконується тільки через «0». Монтаж виконує кваліфікований електрик відповідно до ПУЕ.

Застосування в різних галузях

Де є трифазне навантаження до 630 А у мережі 690 В і потрібне ручне перемикання між двома джерелами або секціями — перекидний ВР32 B підходить незалежно від галузі.

  • Промисловість: заводи зі стратегічним обладнанням і резервними генераторами.
  • Енергетика: підстанційні щити з двома секціями шин.
  • Медицина та інфраструктура: лікарні, котельні, насосні станції.
  • Порти: перемикання між береговим живленням і бортовою мережею.

Технічне обслуговування

Не потребує регулярного обслуговування. Перевірка затяжки клем при плановому огляді. Перевірка плавності перемикання між положеннями 1, 0, 2. Огляд дугогасних камер після аварійних відключень.

Стандарти та сертифікація

Вимикач-роз'єднувач ВР32 TM UEC перекидного виконання B відповідає ДСТУ 60269: комутаційні характеристики перевірені за стандартом, включно з перемиканням під навантаженням між положеннями.

FAQ — швидкі відповіді на ваші питання

❓ У чому різниця між ВР32 виконання B (1-0) і перекидним B (1-0-2)?
Стандартний B (1-0) — два положення: увімкнено або вимкнено. Перекидний B (1-0-2) — три положення: джерело 1, нейтраль, джерело 2. Перекидний потрібен там, де є два введення або дві секції шини.
❓ Чи можна одночасно підключити обидва джерела через перекидний ВР32?
Ні — конструкція механічно виключає це. При перемиканні з «1» у «2» апарат завжди проходить через положення «0», що унеможливлює паралельне ввімкнення двох вводів.
❓ Чи підходить перекидний ВР32 B для автоматичного АВР?
Ні — це апарат ручного перемикання. Для автоматичного АВР потрібен спеціалізований пристрій. Перекидний ВР32 може використовуватися як силовий елемент у схемі АВР або як резервне ручне перемикання.
❓ Як відрізнити перекидний ВР32 від звичайного в маркуванні?
ВР32-3xВ3 — звичайний B (1-0). ВР32-3xВ7 — перекидний B (1-0-2). Цифра «7» у коді артикулу вказує на перекидне виконання.
❓ Як вибрати номінал перекидного ВР32 B?
Розрахунковий тепловий струм навантаження не повинен перевищувати In апарата. При струмі 320 А — обирайте ВР32-37В7 (In = 400 А) із запасом.

Обрати та замовити вимикачі-роз'єднувачі ВР32 UEC перекидного виконання B можна в НІКА-ЕЛЕКТРО — офіційного партнера TM UEC в Україні.
