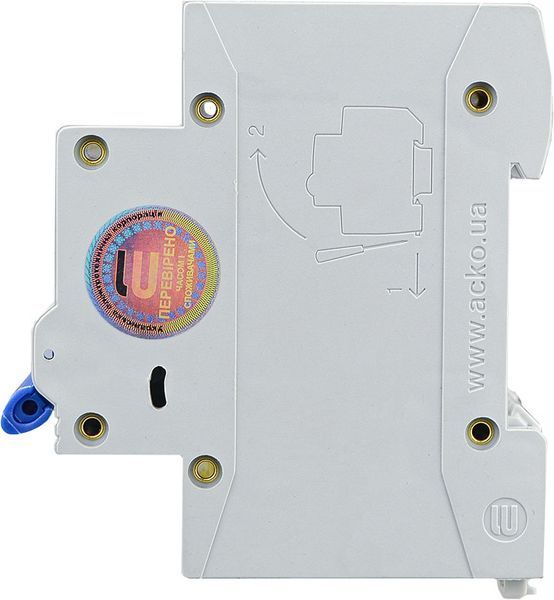

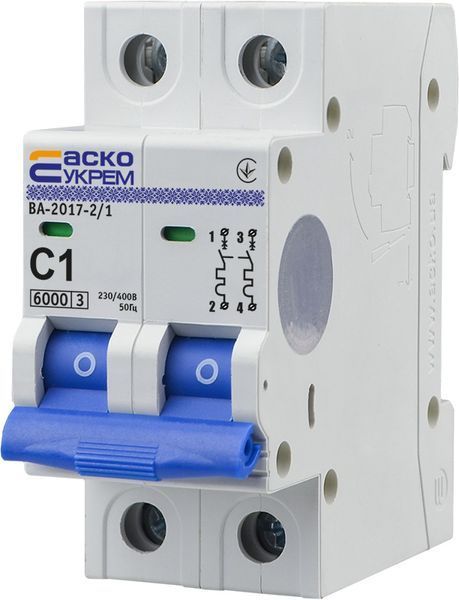

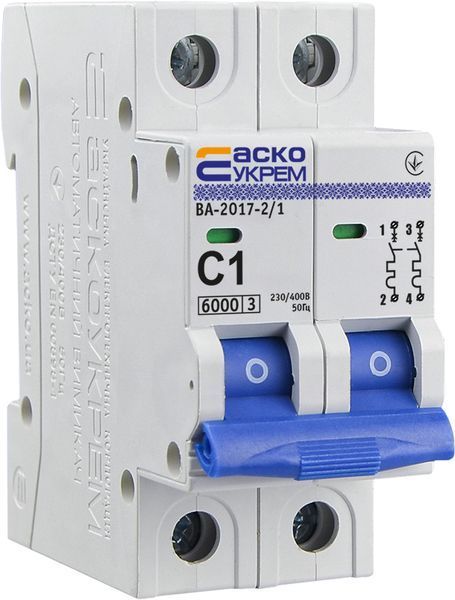

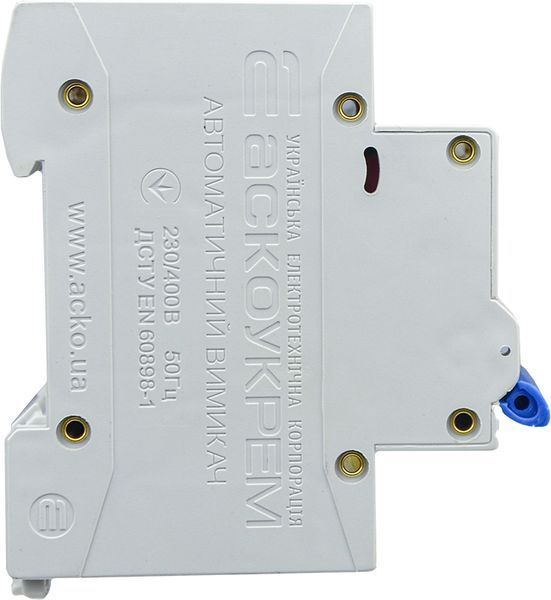

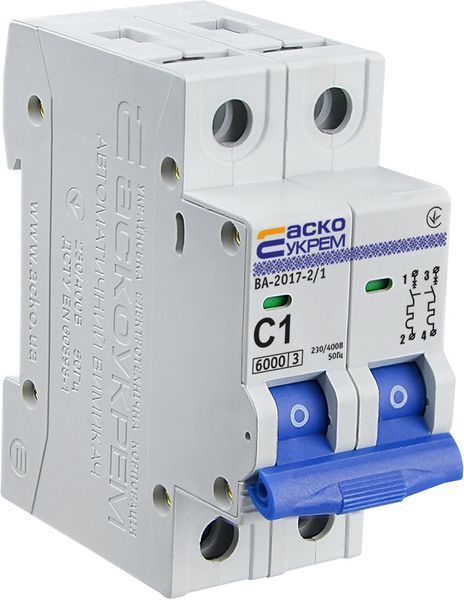

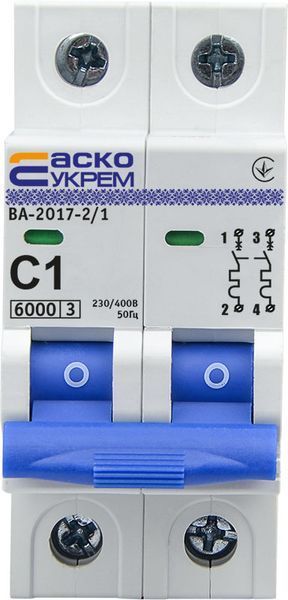

Автоматический выключатель УКРЕМ ВА-2017/С 2р 1А АСКО

Автоматический выключатель УКРЕМ ВА-2017 технически подходит для защиты электрических цепей от длительных токовых перегрузок и коротких замыканий с номинальным отключающим током до 6000 А — например для защиты групповой линии квартирного щитка с номинальным током 16А (характеристика С).

Для каких ситуаций технически подходит?

На основе технических характеристик товар может использоваться для:

• Защиты осветительных и розеточных групп в жилых помещениях где необходима защита от длительных перегрузок и коротких замыканий (характеристика B или C, номинальный ток 1…63А)
• Защиты линий с электродвигателями или другим оборудованием с повышенными пусковыми токами где требуется характеристика D (характеристика D, номинальный ток 1…63А, количество полюсов 1 или 3)
• Установки в распределительных щитках с плотной компоновкой где важно отсутствие перегрева соседних автоматов (широкие конвекционные боковые пазы, степень защиты IP20)

Какие технические параметры это обеспечивают?

Технические параметры товара позволяют его использование в следующих ситуациях:

• Проведение и коммутация тока в нормальном режиме с подключением провода сверху, через штыревую или вилочную шину благодаря универсальным контактным зажимам (сечение соединительных проводов 4…25 мм², для 1P+N — 4…16 мм²)
• Надёжное отключение при аварийных режимах благодаря напайкам из серебряного композита (содержание серебра 79%) на неподвижных контактах всех номиналов и подвижных 32…63А (номинальная отключающая способность Icn 6000 А, для 4500-50,63А)
• Длительная эксплуатация с электрической износостойкостью 6000 циклов ВО и механической 20000 циклов ВО (номинальное рабочее напряжение Ue 230/400 В, номинальное напряжение изоляции Ui 500 В)

*Информация основана на технических характеристиках производителя УКРЕМ. Рекомендуется консультация электрика.

Комплектация

• Автоматический выключатель ВА-2017
• Заводская упаковка

Технические характеристики

• Серия: УКРЕМ ВА-2017
• Назначение: проведение тока в нормальном режиме, защита от длительных токовых перегрузок, защита от коротких замыканий, оперативная коммутация электрических цепей
• Характеристика отключения: B, C или D
• Количество полюсов: 1, 3 (B, D); 1, 2, 3, 1+N*, 3+N (C)
• Номинальный ток In, А (1P, 2P, 3P): 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63
• Номинальный ток In, А (1P+N): 6, 10, 16, 20, 25, 32
• Номинальный ток In, А (3P+N): 6, 10, 16, 20, 25, 32, 40, 50, 63
• Номинальное рабочее напряжение Ue, В: 230/400
• Номинальная частота, Гц: 50
• Номинальное напряжение изоляции Ui, В: 500
• Номинальное импульсное напряжение Uimp, кВ: 4
• Номинальная отключающая способность Icn, А: 6000 (4500-50,63 А)
• Износостойкость, циклов ВО — электрическая: 6000
• Износостойкость, циклов ВО — механическая: 20000
• Сечение соединительных проводов, мм²: 4…25 (1P+N — 4…16)
• Степень защиты: IP20
• Степень загрязнения окружающей среды: 3
• Гарантия: 1 год
