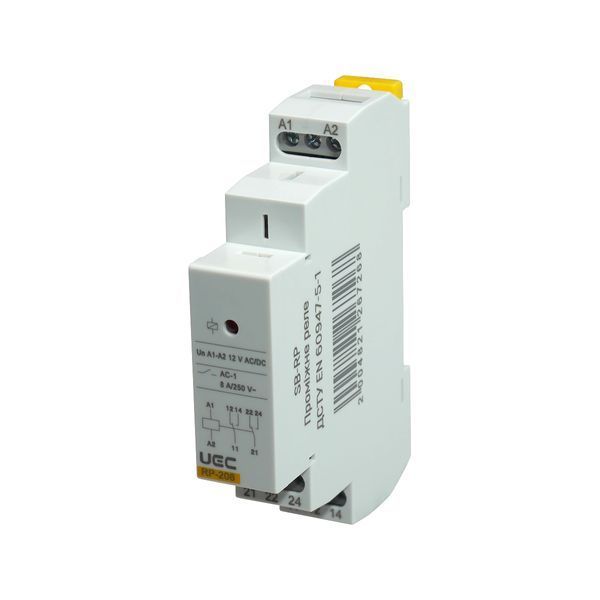

Проміжне реле RP 2 конт. (8А) 12В AC/DC UEC

Проміжні реле серії RP TM UEC технічно підходять для гальванічної розв'язки між силовими ланцюгами та ланцюгами керування зі струмом контактів 8 або 16 А - наприклад для передачі команд від ПЛК до контакторів, пускачів або клапанів у щитах автоматизації.

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Гальванічної розв'язки між слабкострумовими ланцюгами керування (ПЛК, мікроконтролери, датчики) та силовими ланцюгами з напругою до 250 В AC / 24 В DC - завдяки номінальній напрузі ізоляції 270 В та імпульсній витримуваній напрузі 4000 В (категорія застосування AC1, категорія перенапруги III)
• Передачі команд керування виконавчим елементам (контактори, електромагнітні клапани, сигнальні лампи) у системах автоматизації будівель, промислових щитах та електрощитовому обладнанні, де потрібне швидке спрацьовування (час спрацьовування не більше 40 мс, час відпускання не більше 200 мс)
• Монтажу на DIN-рейку у щитах керування з обмеженим простором, де потрібна індикація стану реле без додаткових приладів (вбудована індикація станом світлодіод, ступінь захисту IP40 лицьова панель / IP20 клеми)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Комутація навантажень у ланцюгах AC та DC зі струмом до 16 А (моделі з 1 та 3 контактними групами) або до 8 А (модель з 2 контактними групами) при номінальній комутованій напрузі 250 В AC / 24 В DC (номінальний комутований струм AC-1/DC 16 А або 8 А залежно від типовиконання)
• Тривала надійна робота завдяки механічній зносостійкості 10⁷ циклів та електричній зносостійкості 10⁶ циклів, що відповідає вимогам ДСТУ EN 60947-5-1 та Технічному регламенту низьковольтного електричного обладнання
• Підключення проводів перерізом до 2,5 мм² (одножильний) або з наконечником до 2,5 мм² (багатожильний) з витримуваним моментом затягування 1,2 Н·м (максимальний переріз проводу 1×2,5 або 2×1,5 мм²)

*Інформація базується на технічних характеристиках виробника TM UEC. Рекомендується консультація електрика.

Чим відрізняються позиції серії RP

Серія охоплює 3 типовиконання за кількістю контактних груп та 3 варіанти напруги живлення котушки. Нижче наведено ключові відмінності кожної позиції.

RP-116 - 1 контактна група, 16 А Модель з однією перекидною контактною групою та номінальним комутованим струмом 16 А. Компактне рішення для застосувань, де потрібна одна комутована лінія з максимальним навантаженням. Маса: 44 г (54 г у виконанні RP-116/230).

RP-208 - 2 контактні групи, 8 А Модель з двома перекидними контактними групами та номінальним комутованим струмом 8 А на групу. Застосовується там, де необхідно одночасно комутувати дві незалежні лінії. Маса: 50 г (60 г у виконанні RP-208/230).

RP-308 / RP-316 - 3 контактні групи Моделі з трьома перекидними контактними групами. RP-308 - струм 8 А на групу, RP-316 - струм 16 А на групу. Застосовуються для одночасної комутації трьох незалежних ланцюгів керування або силових ланцюгів. Маса RP-308: 72-82 г; RP-316: 86-96 г.

Варіанти напруги живлення котушки

Реле з живленням 12 В AC/DC та 24 В AC/DC технічно підходять для роботи як від змінного, так і від постійного струму - це дає можливість використовувати їх у системах з різними джерелами живлення (блоки живлення постійного струму, трансформатори, акумуляторні системи) без необхідності підбору окремого реле під тип струму.

Реле з живленням 230 В AC технічно підходять виключно для ланцюгів змінного струму промислової мережі та не призначені для живлення від джерел постійного струму.

Комплектація

• Реле проміжне серії RP
• Заводська упаковка

Технічні характеристики

• Торгова марка: UEC
• Серія: RP
• Призначення: гальванічна розв'язка та передача команд керування між силовими ланцюгами та ланцюгами керування
• Тип монтажу: DIN-рейка
• Допустимий діапазон напруги живлення: від -15% до +10%
• Діапазон частот мережі живлення, Гц: 50-60
• Категорія застосування: AC1
• Номінальна імпульсна витримувана напруга Uimp, В: 4000
• Номінальна напруга ізоляції Ui, В: 270
• Споживана потужність котушки: не більше 3 ВА AC / 1,2 Вт DC
• Час спрацьовування, мс: не більше 40
• Час відпускання, мс: не більше 200
• Номінальна комутована напруга, В: 250 AC / 24 DC
• Мінімальна комутована потужність, мВт: 500 DC
• Максимальний час спрацьовування, мс: 40
• Індикація стану: світлодіод
• Механічна зносостійкість, циклів: не менше 10⁷
• Електрична зносостійкість, циклів: не менше 10⁶
• Ступінь захисту згідно ДСТУ EN 60529: IP40 лицьова панель / IP20 клеми
• Категорія перенапруги: III
• Максимальний переріз проводу, мм²: одножильний 1×2,5 або 2×1,5; багатожильний з наконечником 1×2,5
• Витримуваний момент затягування гвинта виводу, Н·м: 1,2
• Ремонтопридатність: неремонтопридатні
• Строк служби, років: 5
• Гарантія: 2 роки
• Відповідність стандартам: Технічний регламент низьковольтного електричного обладнання, ДСТУ EN 60947-5-1

Технічні характеристики за типовиконаннями:

• RP-116: 1 контактна група, номінальний комутований струм 16 А, маса 44 г (54 г для RP-116/230), напруга котушки A1-A2: 12, 24, 48, 110 AC/DC; 230 AC
• RP-208: 2 контактні групи, номінальний комутований струм 8 А, маса 50 г (60 г для RP-208/230), напруга котушки A1-A2: 24 AC/DC
• RP-308: 3 контактні групи, номінальний комутований струм 8 А, маса 72-82 г, напруга котушки A1-A2: 24 AC/DC
• RP-316: 3 контактні групи, номінальний комутований струм 16 А, маса 86-96 г, напруга котушки A1-A2: 12, 24 AC/DC; 230 AC

⚠️ Примітка: напруга котушки A1-A3 24 AC/DC доступна лише для реле з номінальною напругою котушки A1-A2 230 В AC.
