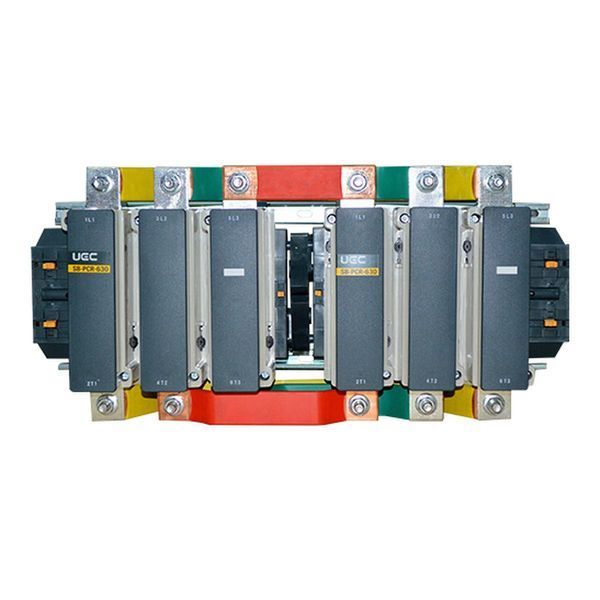

Контактор реверсивний SB-PCR-630 630А 380В/АС3 UEC

Контактори електромагнітні реверсивні серії SB-PCR 630А (аналог КТИ 76303) технічно підходять для керування трифазними асинхронними електродвигунами з номінальним струмом від 115 до 630 А — наприклад для пуску та реверсу двигуна насосної станції (номінальний струм 185 А, напруга мережі 400 В, категорія АС-3).

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Керування трифазними асинхронними електродвигунами у схемах пуску, зупинки та зміни напрямку обертання в електричних мережах змінного струму частотою 50 Гц (номінальна робоча напруга 230 / 400 / 660 В, номінальний робочий струм категорії АС-3 від 115 до 630 А)
• Комутації та вмикання/вимикання інших електроустановок у промислових та комерційних об'єктах де необхідна витривалість до частих перемикань (повторно-короткочасний режим до 120 циклів оперування на годину)
• Застосування в умовах підвищених короткочасних перевантажень — наприклад при прямому пуску великих двигунів (максимальне короткочасне навантаження від 900 до 5040 А залежно від моделі, тривалість до 1 с)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Комутація потужних навантажень у категорії АС-3 при напрузі 400 В з потужністю від 30 кВт (модель SB-PCR-115) до 335 кВт (модель SB-PCR-630), що відповідає широкому діапазону промислових двигунів (номінальний струм ІЕ: 115–630 А)
• Захист електричного кола від надструмів завдяки координації із запобіжниками серії gG від 200 до 1000 А залежно від моделі (умовний струм короткого замикання Iq до 18 000 А, максимальне короткочасне навантаження до 5040 А)
• Тривала надійна експлуатація з можливістю технічного обслуговування безпосередньо на об'єкті (ремонтопридатність — можлива заміна котушки керування, строк служби 10 років)

*Інформація базується на технічних характеристиках виробника SB. Рекомендується консультація кваліфікованого електрика для визначення відповідності параметрів вашій електричній системі.

Технічні характеристики

• Серія: SB-PCR
• Тип: контактор електромагнітний реверсивний
• Призначення: керування трифазними асинхронними електродвигунами; пуск, зупинка, реверс, комутація електроустановок
• Номінальна робоча напруга змінного струму Ue, В: 230; 400; 660
• Номінальна напруга ізоляції Ui, В: 660
• Номінальна імпульсна напруга Uimp, кВ: 8
• Ступінь захисту: IP00 (ДСТУ EN 60529)
• Кліматичне виконання та категорія застосування: ПХЛЗ (ДСТУ 8216:2015)
• Відповідність стандартам: Технічний регламент низьковольтного електричного обладнання, ДСТУ EN 60947-4-1
• Моделі та номінальний робочий струм ІЕ, категорія АС-3 (Un ≤ 400 В), А: SB-PCR-115 (115 А), SB-PCR-150 (150 А), SB-PCR-185 (185 А), SB-PCR-225 (225 А), SB-PCR-265 (265 А), SB-PCR-330 (330 А), SB-PCR-400 (400 А), SB-PCR-500 (500 А), SB-PCR-630 (630 А)
• Умовний тепловий струм Ith (t° ≤ 40°С), категорія АС-1, А: 200–1000 (залежно від моделі)
• Номінальна потужність комутації по АС-3 при 230 В, кВт: 30–200 (залежно від моделі)
• Номінальна потужність комутації по АС-3 при 400 В, кВт: 55–335 (залежно від моделі)
• Номінальна потужність комутації по АС-3 при 660 В, кВт: 80–450 (залежно від моделі)
• Максимальне короткочасне навантаження (t ≤ 1 с), А: 900–5040 (залежно від моделі)
• Умовний струм короткого замикання Iq, А: 5000–18 000 (залежно від моделі)
• Захист від надструмів, запобіжник gG, А: 200–1000 (залежно від моделі)
• Повторно-короткочасний режим, циклів оперування на годину: 120
• Потужність розсіювання при ІЕ по АС-3, Вт: 5–48 (залежно від моделі)
• Потужність розсіювання при ІЕ по АС-1, Вт: 15–120 (залежно від моделі)
• Ремонтопридатність: можлива заміна котушки керування
• Строк служби, років: 10
• Гарантія: 3 роки
• Додаткові пристрої (замовляються окремо): допоміжний контакт SB-AC; пневматична приставка витримки часу SB-ATD-DT та SB-ATD-DR; обмежувачі перенапруг
