Модельний ряд ізоляторів ступінчатих ІС UEC: параметри та вибір

💡 КОРОТКО ПРО ГОЛОВНЕ  ·  ⏱ Час читання: 7 хв
Ізолятори ступінчаті ІС UEC - чотириполюсні ізолятори для одночасного кріплення чотирьох шин у силових щитах і шинних мостах при номінальній робочій напрузі 660 В та максимальному номінальному струмі від 450 А до 860 А.
Для кого: монтажники і проектувальники трифазних розподільчих систем, де потрібне одночасне кріплення та ізоляція кількох шин у щитах і шинних мостах.
Діапазон: 4 полюси; максимальний номінальний струм від 450 А до 860 А; 660 В; змінний та постійний струм, частота 50 Гц.
Ключові переваги: чотири шини в одному ізоляторі, негорючий полімер зі стійкістю до механічного впливу, жорстке кріплення, застосування для шинних мостів.

Яку модель ізолятора ступінчатого ІС UEC обрати і чому

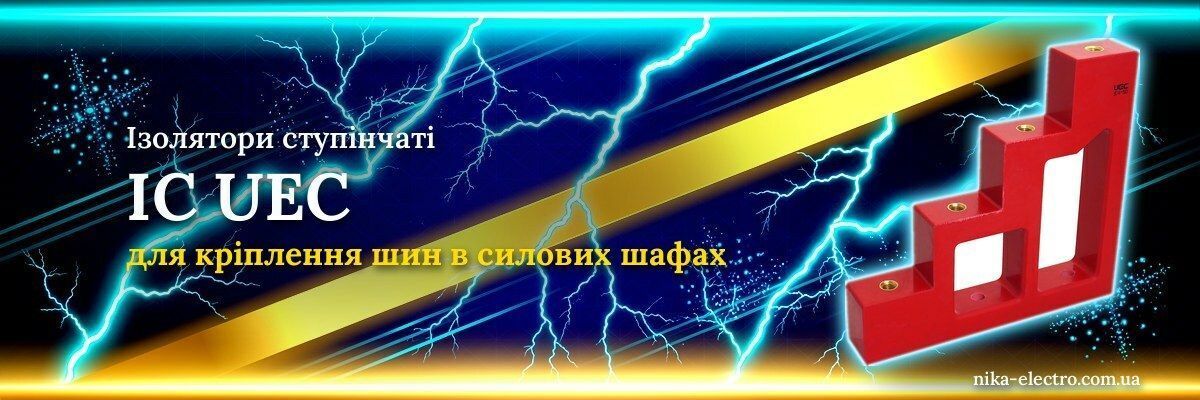

Ізолятор ступінчатий ІС UEC - це чотириполюсний кріпильно-ізолюючий елемент для одночасного утримання чотирьох струмопровідних шин у силових щитах і шинних мостах. Слово «ступінчатий» описує конструкцію: шини утримуються на різних ступенях (рівнях) одного ізолятора, що дозволяє розмістити чотири шини поруч із необхідними ізолюючими проміжками між ними. Ізолятори ступінчаті ІС UEC вирішують різні задачі: SM - для однієї шини, ІС - для чотирьох шин одночасно.

Основний критерій вибору моделі ІС - максимальний номінальний струм шин. Ізолятор ступінчатий ІС UEC охоплює діапазон від 450 А до 860 А: мінімальний типорозмір підходить для шин із навантаженням від 450 А, максимальний - до 860 А.

Призначення та принцип роботи ізолятора ступінчатого ІС UEC

Ізолятор ступінчатий ІС UEC призначений для кріплення та ізоляції струмопровідних шин від металевих конструкцій у силових щитах, шинних мостах і іншому електричному обладнанні при робочій напрузі 660 В. Підтримує роботу від змінного та постійного струму, частота 50 Гц.

Конструктивна особливість «ступінчатого» типу: ізолятор має чотири гнізда для шин, розташованих ступенями - кожна шина утримується на своєму рівні з необхідними ізолюючими відстанями між сусідніми шинами. Це дозволяє використати один ізолятор для кріплення повного комплекту шин трифазної системи з нульовим провідником (3 фази + N або 3 фази + PE) без використання чотирьох окремих однополюсних ізоляторів.

Лінійка продуктів: типорозміри ізоляторів ступінчатих ІС UEC

Параметр Значення
Серія ІС
Максимальний номінальний струм від 450 А до 860 А
Кількість полюсів 4
Номінальна робоча напруга 660 В
Рід струму змінний та постійний
Частота 50 Гц
Матеріал корпусу негорючий полімер, стійкий до механічного впливу
Тип кріплення жорстке
Колір червоний
Застосування електричні щити, шинні мости, електричне обладнання

Технічні характеристики з поясненням практичної користі

Максимальний номінальний струм: від 450 А до 860 А - ізолятор ступінчатий ІС UEC орієнтований на середній та підвищений діапазон струмів розподільчих щитів: від 450 А (головний ввід адміністративної будівлі) до 860 А (великі промислові вузли розподілу).

Номінальна робоча напруга: 660 В - покриває стандартні рівні 220 В і 380/400 В та промислову мережу 660 В. Для систем із вищою напругою (1000 В) використовуються ізолятори серії SM.

Кількість полюсів: 4 - ключова перевага для трифазних систем. Один ізолятор ІС кріпить усі чотири шини трифазної системи з нульовим провідником, що спрощує монтаж і забезпечує однакові умови для всіх шин.

Матеріал: негорючий полімер, стійкий до механічного впливу, з високими показниками електричного опору - три властивості в одному матеріалі. Негорючість критична в умовах закритого щита або шинного мосту. Механічна стійкість важлива для утримання маси чотирьох шин і навантажень від підключених проводів. Високий електричний опір забезпечує стабільну ізоляцію між шинами і від корпусу.

Тип кріплення: жорстке - жорстка фіксація ізолятора до монтажної конструкції виключає будь-які зміщення або коливання при термічних деформаціях шин під навантаженням і вібраціях у роботі щита або шинного мосту.

Рід струму: змінний та постійний, 50 Гц - універсальна підтримка забезпечує застосування і в стандартних мережах змінного струму, і в системах із постійним струмом (наприклад, живлення DC-шин у спеціалізованих установках).

🔧 Різниця між SM і ІС: коли що обирати
SM (1 полюс, 275-1250 А, 1000 В): для однієї шини або коли потрібна максимальна гнучкість компоновки або вища напруга. ІС (4 полюси, 450-860 А, 660 В): коли потрібно кріпити чотири шини одночасно в трифазній системі - один ізолятор замість чотирьох SM. Економія місця і спрощення монтажу при більш компактному розміщенні шин.

Сфери застосування ізоляторів ступінчатих ІС UEC

Ізолятор ступінчатий ІС UEC підходить для будь-якої трифазної системи з чотирма шинами, де необхідна компактна та одночасна ізоляція всіх шин при струмах 450-860 А і напрузі 660 В.

Силові щити промислових підприємств. Вхідні та розподільчі вузли трифазних систем, де всі чотири шини (L1, L2, L3, N або PE) фіксуються одним ізолятором із необхідними проміжками.

Шинні мости (шинопроводи). Ключова область застосування: в шинному мосту шини проходять вздовж усієї довжини системи і фіксуються ізоляторами з рівним кроком. Один ізолятор ІС на всі чотири шини спрощує збирання мосту порівняно з чотирма окремими SM.

Головні розподільчі щити будівель. Трифазні ГРЩ адміністративних і торгових будівель зі струмами в діапазоні 450-860 А.

Розподільчі пристрої підстанцій і ТП. Де шинна система вимагає опорних ізоляторів під трифазне компонування при 660 В.

Конструктивні особливості ізолятора ступінчатого ІС UEC

Ступінчаста конструкція - основна відмінна риса серії ІС. Кожна з чотирьох шин фіксується на своєму «ступені» (рівні) ізолятора. Між ступенями забезпечені достатні ізолюючі відстані відповідно до номінальної напруги 660 В. Конструкція дозволяє розмістити шини в чотиришиновій системі в одній точці кріплення.

Жорстке кріплення до монтажної конструкції виключає похитування ізолятора. Для шинних мостів це особливо важливо: вздовж мосту розташовані десятки опорних ізоляторів, і будь-яке нерівне кріплення впливає на паралельність шин і рівномірність теплового розширення.

Матеріал корпусу: негорючий полімер із механічною стійкістю і високим електричним опором - комплекс характеристик для тривалої роботи в умовах нагрівання і механічного навантаження від ваги чотирьох шин.

Червоний колір - стандартне маркування для ізоляторів фазних і нульових шин у силових установках.

Яку модель обрати: порівняльна таблиця

Параметр ІС для 450 А ІС для 860 А
Номінальний струм 450 А 860 А
Кількість полюсів 4 4
Напруга 660 В 660 В
Типова область ГРЩ адмінбудівель Промислові вузли розподілу

Для уточнення конкретних типорозмірів серії ІС у межах діапазону 450-860 А зверніться до каталогу UEC або до менеджерів НІКА-ЕЛЕКТРО.

Порівняння ІС і SM UEC: яку серію обирати

Критерій ІС UEC SM UEC
Кількість полюсів 4 1
Номінальний струм 450-860 А 275-1250 А
Номінальна напруга 660 В 1000 В
Застосування 3-фазні системи + шинні мости Будь-які системи, вища напруга
Монтаж чотирьох шин 1 ізолятор 4 окремих ізолятори

Обирайте ІС, якщо: трифазна система, струм 450-860 А, напруга до 660 В, потрібне компактне кріплення чотирьох шин або збирається шинний міст.

Обирайте SM, якщо: однофазна або нестандартна компоновка шин, струм поза діапазоном 450-860 А, напруга до 1000 В, або потрібна максимальна гнучкість розміщення окремих шин.

Безпека експлуатації

Негорючий полімер не підтримує горіння, що знижує ризик поширення полум'я при аварійних ситуаціях у закритому щиті або шинному мосту.

Жорстке кріплення виключає самовільне зміщення ізолятора, яке могло б призвести до скорочення ізолюючих відстаней між шинами або між шиною і корпусом.

Механічна стійкість матеріалу забезпечує збереження форми ізолятора і ізолюючих відстаней під навантаженням від ваги шин і термічних деформацій.

Монтаж і підключення шин виконують кваліфіковані електрики відповідно до ПУЕ і проектної документації. Інформація ґрунтується на технічних характеристиках виробника UEC.

Монтаж ізолятора ступінчатого ІС UEC

Кріплення ізолятора: жорстко закріпити ізолятор ІС до монтажної конструкції щита або шинного мосту. Переконатися в паралельності ізолятора монтажній панелі для рівного розміщення всіх чотирьох шин.

Укладка шин: укласти кожну шину на свій «ступінь» ізолятора. Перевірити, що кожна шина зайняла призначений для неї ступінь і між шинами є необхідний ізолюючий проміжок.

Перевірка: переконатися, що жодна шина не торкається сусідньої і не контактує з металевими частинами конструкції.

📌 При монтажі шинного мосту
При збиранні шинного мосту стежте за рівним розміщенням ізоляторів ІС вздовж усієї довжини мосту. Нерівне кріплення або відхилення ізолятора змінює геометрію шин і може призвести до ненормованих ізолюючих відстаней у конкретних точках мосту.

Технічне обслуговування

Ізолятори ступінчаті ІС UEC не потребують планового технічного обслуговування. При оглядах щита або шинного мосту:

  • Візуально перевіряйте ізолятори на тріщини, відколи, сліди перекриття або нагару.
  • Перевіряйте жорсткість кріплення ізолятора до конструкції.
  • Перевіряйте збереження ізолюючих проміжків між шинами.
  • При пошкодженні - замінюйте ізолятор у знеструмленій системі.

Стандарти та сертифікація

Ізолятори ступінчаті ІС UEC виготовляються відповідно до технічних характеристик виробника UEC. Матеріал корпусу відповідає вимогам до ізолюючих конструктивних елементів для низьковольтних установок при 660 В. Підтримка роботи від змінного та постійного струму відповідає технічним вимогам серії. Для уточнення переліку сертифікатів зверніться до офіційного дистриб'ютора.

FAQ - швидкі відповіді на питання

❓ Чому «ступінчатий» - чим він відрізняється від звичайного ізолятора?
«Ступінчатий» - це конструкція із кількома рівнями (ступенями) для розміщення шин. Кожна шина фіксується на окремому «ступені» з ізолюючими проміжками між ними. Звичайний (SM) утримує одну шину, ступінчатий ІС - чотири одночасно. «Ступінчатий» — конструкція з кількома рівнями (ступенями) для розміщення шин. Кожна шина фіксується на окремому «ступені» з ізолюючими проміжками між ними — це забезпечує надійну ізоляцію між фазами при напрузі до 660 В і не вимагає додаткових проміжних ізоляторів між шинами.
❓ Чи можна використати ізолятор ІС UEC для однофазної системи?
Технічно можна заповнити менше чотирьох ступенів, але ізолятор ІС оптимізований для чотириполюсного використання. Для однофазної системи або окремих шин використовуйте ізолятор SM UEC. Технічно можна заповнити менше чотирьох ступенів, але ізолятор ІС оптимізований для чотириполюсного використання. Для однофазної системи або окремих шин краще використовувати однополюсні ізолятори SM — вони компактніші та економічніші.
❓ Яка різниця між ізолятором ІС на 450 А і на 860 А?
Різниця - в типорозмірі й механічних характеристиках, що відповідають більшому перерізу і вазі шин при вищому струмі. Електрична ізоляція обох - 660 В. Різниця — в типорозмірі і механічних характеристиках, що відповідають більшому перерізу і вазі шин при вищому струмі. Електрична ізоляція обох — 660 В. Для шин 450 А достатньо ІС-450; для шин 630-800 А потрібен ІС-860 — не намагайтеся кріпити важкі шини на ізолятор меншого типорозміру.
❓ Чи підходить ізолятор ІС UEC для шинних мостів (шинопроводів)?
Так, шинні мости - одна з основних областей застосування ізоляторів серії ІС. Чотириполюсна конструкція дозволяє фіксувати всі чотири шини мосту в одній точці опори. Так, шинні мости — одна з основних областей застосування ізоляторів серії ІС. Чотириполюсна конструкція дозволяє фіксувати всі чотири шини мосту в одному вузлі кріплення, зменшуючи кількість точок монтажу і полегшуючи технічне обслуговування.
❓ Що означає «постійний та змінний струм» у характеристиках?
Ізолятор забезпечує ізоляцію шин незалежно від роду струму - як при стандартному змінному струмі 50 Гц, так і при постійному струмі (наприклад, в DC-системах живлення). Ізолятор забезпечує ізоляцію шин незалежно від роду струму — як при стандартному змінному струмі 50 Гц, так і при постійному струмі (DC-системи, акумуляторні установки, сонячні електростанції). Це розширює область застосування і дозволяє використовувати один типорозмір ізолятора в різних типах установок.

Обрати та замовити ізолятори ступінчаті ІС UEC можна в НІКА-ЕЛЕКТРО - офіційному партнері UEC в Україні. Повний асортимент ізоляторів для силових щитів і шинних мостів. Зверніться до менеджерів із параметрами вашої системи - підберемо відповідний типорозмір серії ІС або порекомендуємо SM.
