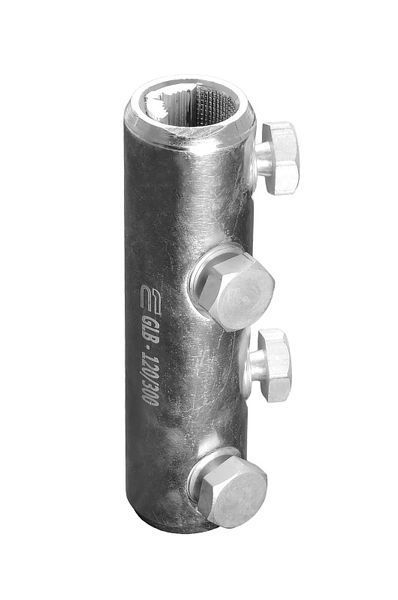

Гільза алюмінієва з відривними болтами GLB-120/300, 4 болти

Гільзи з'єднувальні алюмінієві без ізоляції з відривними болтами серії GLB технічно підходять для з'єднання алюмінієвих кабелів перерізом 10–630 мм² методом ґвинтового кріплення без застосування обтискного інструменту — наприклад для монтажу стику двох алюмінієвих кабелів у розподільчій мережі, де відсутній гідравлічний прес і потрібні лише торцевий або гайковий ключ.

Для яких ситуацій технічно підходять?

На основі технічних характеристик гільзи можуть використовуватись для:

• З'єднання алюмінієвих жил силових кабелів на об'єктах де відсутній обтискний інструмент, а монтаж виконується звичайними торцевими або гайковими ключами без динамометричного обладнання та спеціальних навичок (переріз проводів, що з'єднуються: 10–630 мм², болти відривного типу)
• З'єднання проводів з різними поперечними перерізами в межах маркування виробу завдяки вставним контактним накладкам у комплекті, що розширює діапазон застосування однієї гільзи (вставні контактні накладки входять до комплекту за виключенням максимального типорозміру GLB-500/630)
• Польового або аварійного монтажу кабельних стиків де важлива швидкість з'єднання та контрольоване затягування — відривні болти автоматично фіксують момент затягування до відриву верхньої невкрученої частини (формування контактного з'єднання шляхом затягування болтів до відриву їх верхніх невкручених частин)

Які технічні параметри це забезпечують?

Технічні параметри гільз дозволяють їх використання у таких ситуаціях:

• Щільне обтискання провідників з меншими поперечними перерізами у зазначених межах маркування завдяки вставним контактним накладкам, що компенсують різницю діаметрів жил (вставні контактні накладки в комплекті для всіх типорозмірів крім GLB-500/630)
• Контрольоване одноразове затягування з'єднання без ризику перетягування або недотягування — відривні болти відламуються при досягненні необхідного моменту затягування (болти з відривом верхньої невкрученої частини, матеріал: алюміній)
• Надійний електричний контакт у точці стику алюмінієвих жил завдяки литому циліндричному типу виконання корпусу гільзи та алюмінієвим вставним контактним накладкам (матеріал гільз, болтів, вставних контактних накладок: алюміній)

*Інформація базується на технічних характеристиках виробника АСКО-УКРЕМ. Рекомендується консультація електрика.

Комплектація

• Гільза з'єднувальна алюмінієва серії GLB з відривними болтами
• Вставні контактні накладки (входять до комплекту для всіх типорозмірів, крім GLB-500/630)
• Заводська упаковка

Технічні характеристики

• Серія: GLB
• Виробник: АСКО-УКРЕМ
• Призначення: з'єднання проводів і кабелів з алюмінієвими жилами методом ґвинтового кріплення з формуванням контактного з'єднання шляхом затягування болтів до відриву їх верхніх невкручених частин
• Матеріал гільз: алюміній
• Матеріал болтів: алюміній
• Матеріал вставних контактних накладок: алюміній
• Тип виконання корпусу: литий циліндричний
• Переріз алюмінієвих проводів, що з'єднуються, мм²: 10–630
• Вставні контактні накладки: в комплекті (крім типорозміру GLB-500/630)
• Інструмент для монтажу: звичайний торцевий або гайковий ключ (обтискний інструмент не потрібен)
• Виконання: без ізоляції
