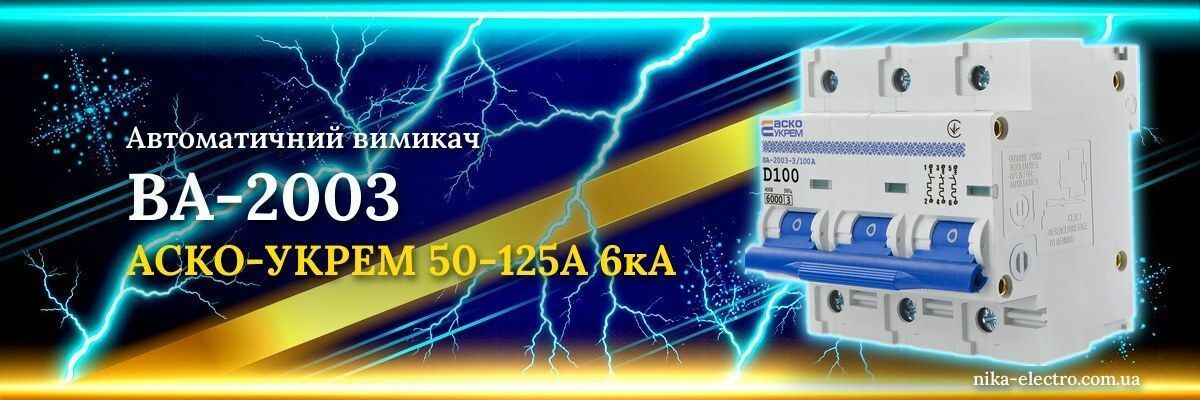

Автоматичний вимикач ВА-2003 АСКО-УКРЕМ: захист двигунів і обладнання з важким пуском, характеристика D 50–125А

💡 КОРОТКО ПРО ГОЛОВНЕ  ·  ⏱ Час читання: 6 хв
Автоматичний вимикач ВА-2003 (АСКО-УКРЕМ) — силовий апарат захисту електродвигунів та потужного обладнання від пускових струмів і струмів короткого замикання, з характеристикою спрацювання D для важкого пуску.
Для кого: підприємства з насосним і компресорним обладнанням, цехи з електродвигунами, об'єкти з важким електричним пуском.
Діапазон: 5 номіналів 50, 63, 80, 100, 125А, виконання на 1 або 3 полюси, вимикаюча здатність Icn 6000А.
Головний критерій вибору: номінал під пусковий струм двигуна + кількість полюсів під тип мережі (однофазна/трифазна).
Ключові переваги: зносостійкість 6000 комутаційних і 16000 механічних циклів, імпульсна витримувана напруга 4кВ, переріз провідників до 35мм².

Що таке автоматичний вимикач (автомат) ВА-2003

Автоматичний вимикач — це пристрій, який автоматично вимикає живлення при перевищенні допустимого струму, захищаючи проводку від перегріву, а обладнання — від короткого замикання. Серія ВА-2003 ТМ АСКО виробництва УКРЕМ вирізняється характеристикою D, розрахованою саме на великі пускові струми — там, де звичайний автомат типу B чи C спрацював би хибно при кожному запуску двигуна.

Нижче — технічний розбір серії: для яких задач підходить, повний модельний ряд, характеристики та вибір номіналу. Дані взяті з технічної документації виробника УКРЕМ.

Призначення та принцип роботи: навіщо потрібен автомат ВА-2003?

ВА-2003 захищає електродвигуни та електрообладнання від двох типів аварій у мережах 230/400В, частота 50Гц: тривалого перевантаження і короткого замикання.

Характеристика D означає, що електромагнітний розчіплювач не реагує хибно на короткочасний пусковий струм двигуна (який у момент запуску в кілька разів перевищує номінал), але миттєво вимикає лінію при справжньому короткому замиканні. Вимикаюча здатність Icn — 6000А — досить для гасіння аварійних струмів короткого замикання в типових промислових мережах.

Який модельний ряд автомата ВА-2003 і чим відрізняються виконання?

Серія побудована на двох осях вибору: номінальний струм і кількість полюсів.

За номінальним струмом доступно 5 значень In: 50, 63, 80, 100, 125А. Це покриває діапазон від захисту двигуна насоса (наприклад, 63А) до промислового обладнання з важким пуском на 125А.

За кількістю полюсів — виконання на 1 або 3 полюси:

Полюси Мережа Типове застосування
1P однофазна 230В однофазний двигун, насос малої потужності
3P трифазна 400В трифазний двигун, промислове обладнання

Технічні характеристики автоматичного вимикача ВА-2003

Параметр Значення Що це дає на практиці
Номінальний струм In 50–125А (5 номіналів) точний підбір під пусковий струм двигуна
Характеристика вимикання D не вимикається хибно при пуску двигуна
Кількість полюсів 1 / 3 однофазна або трифазна мережа
Робоча напруга Ue 230/400В стандартні промислові мережі
Частота 50Гц відповідає мережі України
Вимикаюча здатність Icn 6000А гасить КЗ у промислових мережах
Напруга ізоляції Ui 500В запас міцності ізоляції апарата
Імпульсна витримувана напруга Uimp 4кВ захист від імпульсних перенапруг у мережі
Зносостійкість комутаційна 6000 циклів ресурс на роки оперативних комутацій
Зносостійкість механічна 16 000 циклів механічний ресурс апарата
Переріз провідників 4...35 мм² монтаж без додаткових адаптерів
Ступінь захисту IP20 для встановлення всередині щита
Ступінь забруднення середовища 3 розрахунок на промислові умови
Температура калібрування +30°С заводське налаштування розчіплювача

Усі числові дані відповідають технічній документації виробника УКРЕМ.

Сфери застосування: де підходить автоматичний вимикач ВА-2003?

ВА-2003 підходить скрізь, де потрібен захист електродвигуна чи обладнання з важким пуском від перевантаження й короткого замикання. Головне правило: є двигун або установка з великим пусковим струмом — цей вимикач справиться незалежно від галузі.

Конкретні приклади застосування:

  • Насосні станції — захист двигуна насоса (наприклад, 63А) від пускових струмів і КЗ.
  • Промислові цехи — обладнання з важким пуском: компресори, вентилятори, конвеєри.
  • Комерційні об'єкти — силові кола з потужними однофазними або трифазними двигунами.
  • Оперативна комутація — низьковольтні кола, де потрібна велика кількість ручних включень/вимкнень.

Універсальне правило: якщо є двигун або обладнання з важким пуском — ВА-2003 підійде незалежно від того, в якій галузі ви працюєте; важлива лише потреба в захисті з характеристикою D.

Конструктивні особливості

Апарат розрахований на безперервний режим роботи в промислових умовах. Контактні затискачі приймають провід перерізом 4...35 мм² — це покриває кабелі від малопотужних однофазних двигунів до силових трифазних ліній на 125А. Ступінь захисту IP20 відповідає встановленню всередині закритого щита.

Унікальні характеристики серії

Що виділяє ВА-2003 серед типових модульних автоматів:

  • Характеристика D — рідкісна для побутових серій, призначена саме для двигунів і обладнання з великим пусковим струмом.
  • Запас по імпульсній напрузі 4кВ — додатковий захист ізоляції від перенапруг у промисловій мережі.
  • Висока зносостійкість — 16 000 механічних циклів дозволяють часту ручну комутацію без втрати ресурсу.
  • Широкий діапазон перерізів 4...35 мм² — один апарат закриває кілька типорозмірів кабелю.

Безпека експлуатації

Вимикаюча здатність 6000А означає, що апарат гасить струм короткого замикання до 6кА — рівень, достатній для типових промислових мереж. Напруга ізоляції 500В і імпульсна витримувана напруга 4кВ дають запас міцності при стрибках напруги в мережі. Ступінь забруднення середовища 3 показує, що апарат розрахований на промислові умови експлуатації, а не лише на чисті побутові щити.

Порівняльний аналіз: як обрати номінал ВА-2003?

Вибір номіналу залежить від пускового струму конкретного двигуна чи обладнання.

Номінал In Орієнтовне застосування
50А малопотужний насос або компресор
63А двигун насоса середньої потужності
80А обладнання з підвищеним пусковим струмом
100А промислове обладнання середньої потужності
125А потужне обладнання з важким пуском

Практичне правило: номінал обирають так, щоб тривалий робочий струм двигуна не перевищував In, а характеристика D при цьому не реагує хибно на короткочасний пусковий струм (зазвичай 6–8×In для двигунів).

🔧 Як підібрати автомат ВА-2003 за 2 кроки
1) Номінал — під тривалий робочий струм двигуна чи обладнання (50–125А). 2) Полюси — 1P для однофазного двигуна, 3P для трифазного силового обладнання.

Монтаж та підключення

Контактні затискачі ВА-2003 приймають провід перерізом 4...35 мм², що дозволяє підключати кабелі різного перетину без додаткових перехідних клем. Апарат монтується у щиті в межах ступеня захисту IP20, тобто всередині закритого корпусу.

Застосування в різних галузях

Універсальний принцип застосування: ВА-2003 може використовуватись скрізь, де виникає потреба захистити двигун або обладнання з важким пуском від надструмів. Де потрібен захист при пуску потужного навантаження — там потрібен цей вимикач.

Будь-яке обладнання, що вимагає захисту від пускових струмів і коротких замикань, може захищатися за допомогою ВА-2003, незалежно від галузі — насосні станції, цехи, комерційні об'єкти з потужними двигунами. Конкретні галузі вище наведені як ілюстрація можливостей, а не як обмеження.

Ключове правило: наявність двигуна чи обладнання з важким пуском автоматично означає потребу в захисті з характеристикою D, який забезпечує ВА-2003.

Технічне обслуговування

Апарат розрахований на безперервний режим роботи без регулярного обслуговування. Зносостійкість 6000 комутаційних і 16 000 механічних циклів дає запас на роки оперативних включень і вимкнень без заміни.

Стандарти та сертифікація

Заводська температура калібрування розчіплювача — +30°С — це означає, що заявлений номінал спрацювання перевірений виробником УКРЕМ при стандартній температурі, а не лише вказаний на корпусі. Ступінь забруднення середовища 3 і ступінь захисту IP20 відповідають класифікації для промислового встановлення в щиті. Гарантія виробника — 1 рік.

FAQ — швидкі відповіді на ваші питання

❓ Чому для двигунів обирають характеристику D, а не B чи C?
Характеристика D не реагує хибно на короткочасний пусковий струм двигуна, який у момент запуску перевищує номінал у 6–8 разів. Автомати B чи C в такій ситуації вимикалися б при кожному пуску.
❓ Який номінал ВА-2003 обрати для насоса на 63А?
Якщо тривалий робочий струм насоса — 63А, обирайте номінал 63А з характеристикою D — апарат серії має саме таке значення в ряду.
❓ Скільки полюсів потрібно для трифазного двигуна?
Для трифазного силового обладнання — 3P. Для однофазного двигуна чи насоса малої потужності — 1P.
❓ Чи витримає ВА-2003 коротке замикання в промисловій мережі?
Вимикаюча здатність Icn — 6000А. Цього достатньо для гасіння КЗ у типових промислових і комерційних мережах.
❓ Який кабель можна підключити до клем апарата?
Контактні затискачі приймають провід перерізом 4...35 мм² — від тонкого кабелю до силової лінії на 125А.
❓ Чим ВА-2003 відрізняється від побутового автомата на DIN-рейку?
ВА-2003 має характеристику D, призначену для двигунів і важкого пуску, та вищий ресурс — 16 000 механічних циклів. Побутові автомати типу B/C для двигунів не підходять — вимикатимуться хибно.
❓ Скільки разів можна вмикати й вимикати апарат вручну?
Механічна зносостійкість — 16 000 циклів, комутаційна — 6000 циклів. Цього достатньо для років оперативної ручної комутації.

Серія ВА-2003 АСКО-УКРЕМ закриває конкретну задачу — захист двигунів і обладнання з важким пуском від перевантаження й короткого замикання в діапазоні 50–125А. Вибір зводиться до двох речей: номінал під пусковий струм обладнання й кількість полюсів під тип мережі.

Обрати та замовити автоматичний вимикач ВА-2003 АСКО-УКРЕМ можна в НІКА-ЕЛЕКТРО — дивіться весь ряд у розділі модульні автоматичні вимикачі АСКО, а також усе обладнання ТМ АСКО у каталозі.
