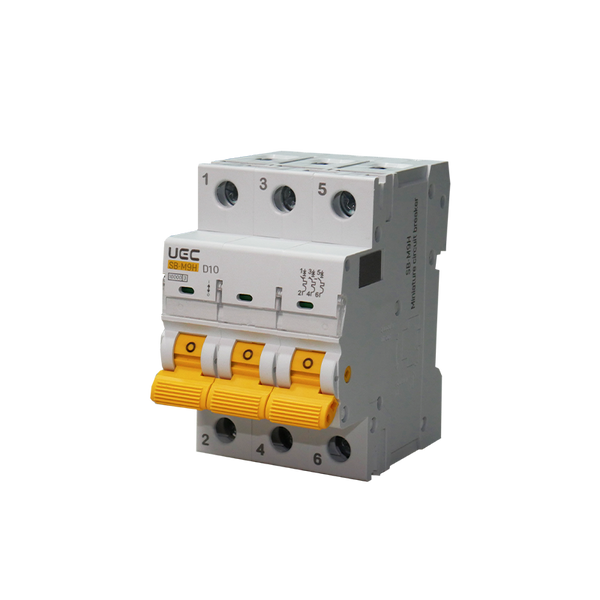

Автоматичний вимикач SB-M9H 3P 10A хар-ка D 10кA UEC

Автоматичний вимикач SB-M9H торговельної марки UEC (аналог ВА47-100, ВА47-150) багатополюсний пристрій захисту для електричних мереж змінного струму 230/400 В з номінальним струмом від 6 до 63 А та вимикальною здатністю 10 кА, призначений для монтажу в розподільних щитах житлових, комерційних і промислових об'єктів.

Область застосування

На основі технічних характеристик товар може використовуватись для:

• Захисту електричних ланцюгів від перевантаження та короткого замикання в розподільних щитах квартир, приватних будинків і комерційних приміщень (номінальний струм 6–63 А, характеристика спрацьовування C або D)
• Оперативного керування ділянками електричних кіл у групових щитках з можливістю підключення провідників різного перерізу (переріз проводів 2,5–16 мм², кількість полюсів 1–4)
• Використання в мережах із підвищеними пусковими струмами — наприклад для захисту ланцюгів з електродвигунами або трансформаторами (характеристика D: спрацьовування від надструмів 10–20 In)
• Монтажу в умовах обмеженого простору в щитках поверхових і квартирних розподільних пристроях (ступінь захисту IP20, робота у просторі 90° в будь-яку сторону)
• Тривалої експлуатації в діапазоні температур від −40 до +50 °С з механічною зносостійкістю не менше 20 000 циклів (діапазон температур навколишнього середовища від −40 до +50 °С)

Технічні можливості використання

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Захист від струмів короткого замикання завдяки вимикальній здатності Icn 10 кА та Ics 10 кА, що відповідає вимогам ДСТУ EN 60898-1 (клас струмообмеження 3)
• Термомагнітне розчеплення з характеристикою C (5–10 In) для типового побутового та комерційного навантаження або D (10–20 In) для навантажень з великими пусковими струмами (характеристики C та D — у наявності)
• Розширення функціональності за допомогою додаткових аксесуарів: незалежний розчіплювач SH9, розчіплювач мінімальної/максимальної напруги OUV9, контакти стану AL9 та AU9 (сторона приєднання — ліва)
• Гарантійний строк: 10 років

*Інформація базується на технічних характеристиках виробника UEC. Рекомендується консультація кваліфікованого електрика для визначення відповідності параметрів вашій електричній системі.

Технічні характеристики

• Бренд: UEC
• Модель: SB-M9H
• Кількість полюсів: 1–4
• Наявність захисту від надструмів: у всіх полюсах
• Номінальна робоча напруга Ue (1P): 230 В ~
• Номінальна робоча напруга Ue (2P–4P): 230/400 В ~
• Номінальний струм In, А: 6; 10; 16; 20; 25; 32; 35; 40; 50; 63
• Номінальна напруга по ізоляції Ui, В: 415
• Номінальна частота мережі, Гц: 50
• Вимикальна здатність Icn, кА: 10
• Вимикальна здатність Ics, кА: 10
• Клас струмообмеження: 3
• Номінальна імпульсна витримувана напруга Uimp, кВ: 6
• Характеристика спрацьовування від надструмів: C, D
• Характеристика термомагнітного розчеплення C: (5–10) In
• Характеристика термомагнітного розчеплення D: (10–20) In
• Електрична зносостійкість, циклів, не менше: 10 000
• Механічна зносостійкість, циклів, не менше: 20 000
• Клас захисту від ураження електричним струмом згідно ДСТУ EN 61140: 0
• Ступінь захисту згідно ДСТУ EN 60529: IP20
• Переріз проводів, що приєднуються до контактних затискачів, мм²: 2,5–16
• Номінальний момент затягування гвинтів контактних затискачів, Н·м: 3
• Індикатор положення контактів: є
• Висота над рівнем моря, м: ≤ 2000
• Робоче положення у просторі: 90° в будь-яку сторону
• Робочий режим: тривалий
• Ремонтопридатність: неремонтопридатні
• Діапазон температури навколишнього середовища, °С: від −40 до +50
• Відносна вологість за 20 °С, %: 90
• Відносна вологість за 40 °С, %: 50
• Гарантія: 10 років
• Відповідність стандартам: Технічний регламент низьковольтного електричного обладнання, ДСТУ EN 60898-1

Сумісні додаткові пристрої

• Розчіплювач незалежний SH9 (артикул SR-SH9, приєднання ліве)
• Розчіплювач мінімальної/максимальної напруги OUV9 (артикул SPOUR-OV9-UV9, приєднання ліве)
• Контакт стану AL9 аварійний (артикул AC-AL9, приєднання ліве)
• Контакт стану AU9 (артикул AC-AU9, приєднання ліве)
