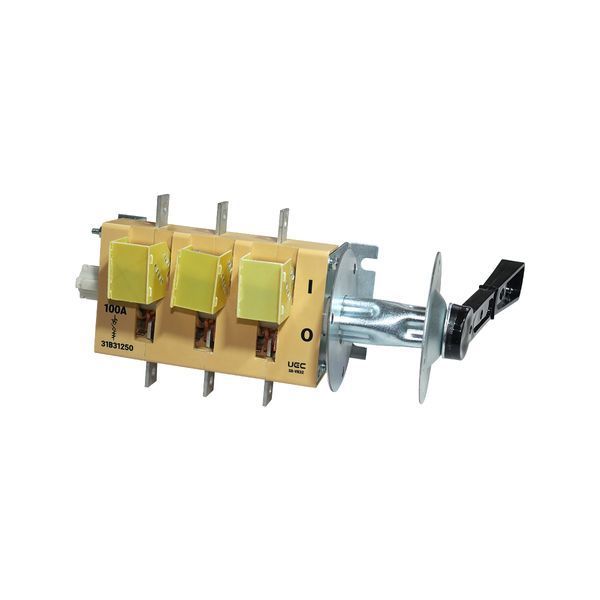

Вимикач-роз'єднувач ВР32 (ВР32И) зі з'ємною боковою рукояткою (положення 1-0) технічно підходить для оперативного вмикання та вимикання ділянок електричних мереж змінного струму 690В/50Гц — наприклад у щитах, де потрібне блокування несанкціонованого доступу шляхом зняття рукоятки.
Для яких ситуацій технічно підходить?
На основі технічних характеристик товар може використовуватись для:
- Оперативного вмикання та вимикання ділянок силових мереж у щитових конструкціях, де потрібна можливість блокування положення вимикача через зняття рукоятки (з'ємна бокова рукоятка, положення 1-0)
- Комутації електричних ланцюгів у промисловості, енергетиці, комерційній нерухомості, інфраструктурі та сільському господарстві з номінальним струмом від 100А до 630А (чотири номінали: 100А, 250А, 400А, 630А)
- Встановлення в електроустановках змінного струму де потрібне безпечне відключення з видимим розривом кола (наявність дугогасних камер, 3-полюсне виконання, напруга 690В/50Гц)
Які технічні параметри це забезпечують?
Технічні параметри товару дозволяють його використання у таких ситуаціях:
- Комутація силових кіл змінного струму з номінальним струмом 100А, 250А, 400А або 630А залежно від обраного артикулу (умовний тепловий струм: 31 — 100А, 35 — 250А, 37 — 400А, 39 — 630А)
- Безпечне гасіння електричної дуги при відключенні завантажених ланцюгів завдяки вбудованим дугогасним камерам (наявність дугогасних камер: так)
- Монтаж із можливістю вибору сторони встановлення рукоятки для зручності обслуговування щита (з'ємна бокова рукоятка, права або ліва сторона кріплення)
Інформація базується на технічних характеристиках виробника TM UEC. Рекомендується консультація кваліфікованого електрика для визначення відповідності параметрів вашій електричній системі.
Комплектація
- Вимикач-роз'єднувач ВР32 (1 шт.)
- З'ємна бокова рукоятка
- Набір кріплень
- Заводська упаковка
Додаткові комплектуючі
До вимикачів-роз'єднувачів ВР32 TM UEC доступні додаткові комплектуючі для заміни або ремонту: ручки, фланці та втулки під відповідні номінали. Комплектуючі представлені окремими позиціями в асортименті.
Технічні характеристики
- Артикул / Номінальний струм: ВР32-31В31250 — 100А; ВР32-35В31250 — 250А; ВР32-37В31250 — 400А; ВР32-39В31250 — 630А
- Торгова марка: UEC
- Тип виконання: розривний (положення 1-0)
- Кількість полюсів: 3
- Номінальна напруга: 690В
- Частота: 50Гц
- Тип рукоятки: з'ємна бокова
- Сторона кріплення рукоятки: права, ліва
- Наявність дугогасних камер: так
- Набір кріплень: так
- Відповідність: ДСТУ 60269
- Гарантія: 5 років
