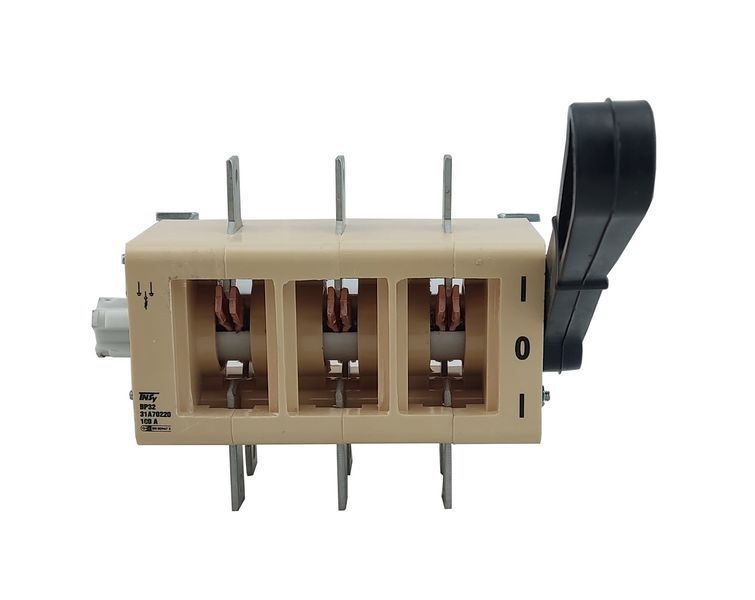

Вимикач-роз'єднувач ВР32-31А70220 100А на 2 напр. не з'ємна бокова рук без ДГК

Вимикач-роз'єднувач ВР32 (ВР32И) серії TNSy (перекидне виконання на 2 напрямки, з'ємна або нез'ємна бокова рукоятка) — 3-полюсний комутаційний апарат для перемикання між двома джерелами живлення або двома ділянками мережі змінного струму напругою до 690В / 50 Гц із номінальним струмом від 100 до 630А. Доступні варіанти з дугогасними камерами (ДГК) та без ДГК.

Область застосування

На основі технічних характеристик товар може використовуватись для:

• Перемикання між основним та резервним джерелом живлення у промислових розподільчих щитах і шкафах управління — перекидне виконання (2 напрямки, положення 1–0–2), номінальний струм 100А–630А; доступне у виконанні із з'ємною рукояткою (тип B7) або нез'ємною боковою (тип A7)
• Комутації двох незалежних ділянок силової мережі в енергетиці, на виробництві та в сільському господарстві, де потрібне перемикання між двома секціями шин або трансформаторами (2 напрямки перемикання)
• Монтажу в схемах із підвищеними вимогами до гасіння дуги при перемиканні під навантаженням — виконання з дугогасними камерами (ДГК); або в схемах, де умови допускають виконання без ДГК (варіанти: ВР32-31B70250, ВР32-31А70220, ВР32-35B70250, ВР32-35А70220, ВР32-37B70250, ВР32-37А70220)
• Підключення мідних або алюмінієвих провідників та шин у широкому діапазоні перерізів залежно від номіналу (10–50 мм² для 100А; 70–150 мм² для 250А; 120–3×120 мм² для 400А; 150–4×120 мм² для 630А)

Відмінність між виконаннями за типом рукоятки: з'ємна рукоятка (тип B7, артикули B71250 та B70250) знімається після перемикання — застосовується в схемах, де виключення несанкціонованого втручання є вимогою; рукоятку можна зберігати окремо або замінювати. Нез'ємна бокова рукоятка (тип A7, артикули A70220 та A71240) виведена збоку апарату і постійно закріплена — підходить для щитів із боковим доступом або обмеженим простором по фронту; не знімається, управління виконується безпосередньо з бокової поверхні щита.

Технічні можливості використання

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Перемикання між двома напрямками з витримуваним струмом КЗ протягом 1 с: 5000А (ВР32-31, 100А), 8000А (ВР32-35, 250А), 11000А (ВР32-37, 400А), 16000А (ВР32-39, 630А) — забезпечує роботу в мережах із відповідним рівнем струмів КЗ
• Робота в категоріях застосування AC-20B, AC-21B, AC-22B, AC-23B при напрузі до 400В та 690В із відповідними номінальними робочими струмами (номінальна напруга ізоляції 690В, імпульсна витримувана напруга 8,0 кВ)
• Підключення мідних або алюмінієвих провідників та шин із перерізом 10–50 мм² (100А), 70–150 мм² (250А), 120–3×120 мм² (400А), 150–4×120 мм² (630А) при температурі навколишнього середовища від -60°С до +45°С

Інформація базується на технічних характеристиках виробника TNSy. Рекомендується консультація кваліфікованого електрика для визначення відповідності параметрів вашій електричній системі.

Комплектація

• Вимикач-роз'єднувач ВР32 перекидний (з'ємна або нез'ємна бокова рукоятка, 2 напрямки)
• Набір кріплень
• Паспорт виробу
• Заводська упаковка

Технічні характеристики

• Серія: ВР32 / ВР32И (TNSy)
• Тип виконання: перекидний (2 напрямки, положення 1–0–2)
• Тип рукоятки: з'ємна (тип B7) або нез'ємна бокова (тип A7)
• Кількість полюсів: 3
• Номінальний струм та артикул (з'ємна рукоятка, з ДГК): 100А — ВР32-31B71250 / ВР32И-31B71250; 250А — ВР32-35B71250; 400А — ВР32-37B71250; 630А — ВР32-39B71250
• Номінальний струм та артикул (з'ємна рукоятка, без ДГК): 100А — ВР32-31B70250; 250А — ВР32-35B70250; 400А — ВР32-37B70250
• Номінальний струм та артикул (нез'ємна бокова рукоятка, без ДГК): 100А — ВР32-31А70220; 250А — ВР32-35А70220; 400А — ВР32-37А70220; 630А — ВР32-39А70220
• Номінальний струм та артикул (нез'ємна передня рукоятка, з ДГК): 400А — ВР32-37A71240; 630А — ВР32-39A71240
• Номінальна напруга: 690В / 50 Гц
• Умовний тепловий струм на відкритому повітрі (Ith), А: 100 (ВР32-31), 250 (ВР32-35), 400 (ВР32-37), 630 (ВР32-39)
• Умовний тепловий струм в оболонці (Ithe), А: 80 (ВР32-31), 200 (ВР32-35), 315 (ВР32-37), 500 (ВР32-39)
• Номінальний струм, що витримує виріб протягом 1 с (Icw), А: 5000 (ВР32-31), 8000 (ВР32-35), 11000 (ВР32-37), 16000 (ВР32-39)
• Теплові втрати, Вт/полюс: 3 (ВР32-31), 15 (ВР32-35), 35 (ВР32-37), 60 (ВР32-39)
• Номінальна напруга ізоляції (Ui), В: 690
• Номінальна імпульсна витримувана напруга (Uimp), кВ: 8,0
• Ступінь захисту: IP00
• Діапазон температур навколишнього середовища, °С: від -60 до +45
• Тип підключуваних провідників: проводи та кабелі зі спеціальною підготовкою, шини
• Матеріал підключуваних провідників: мідь, алюміній
• Переріз підключуваних провідників, мм²: 10–50 (ВР32-31), 70–150 (ВР32-35), 120–3×120 (ВР32-37), 150–4×120 (ВР32-39)
• Наявність дугогасних камер (ДГК): є варіанти з ДГК та без ДГК
• Ремонтопридатність: неремонтопридатний
• Номінальний режим експлуатації: тривалий
• Відповідність стандартам: ДСТУ 60269, Технічний регламент низьковольтного електричного обладнання
• Гарантія: 5 років
