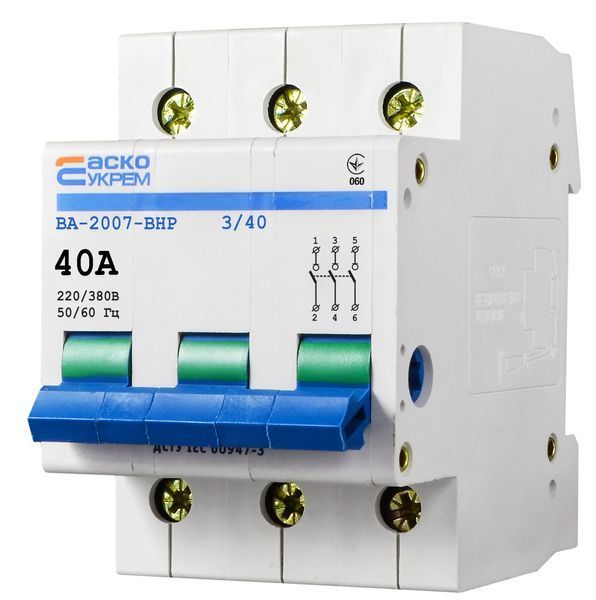

Вимикач-роз`єднувач УКРЕМ ВА-2007 ВРН 3р 40А АСКО

Вимикачі-роз'єднувачі серії ВА-2007-ВРН технічно підходять для оперативних комутацій низьковольтних кіл напругою до 400 В частотою 50 Гц - наприклад як вводний головний вимикач у щитку (1, 2 або 3 полюси, струм 20-125 А).

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Оперативних комутацій низьковольтних електричних кіл, наприклад відключення групи споживачів у розподільному щитку для обслуговування (напруга до 400 В, частота 50 Гц)
• Роботи як вводний головний вимикач разом із захисним апаратом, наприклад автоматичним вимикачем або запобіжником (номінальний робочий струм Ie від 20 до 125 А)
• Однофазних кіл напругою AC 230 В, де використовуються моделі на 1 або 2 полюси (струм від 20 до 63 А)
• Трифазних кіл напругою AC 400 В, де використовуються моделі на 3 полюси (струм від 20 до 125 А)
• Монтажу в модульному щитку на DIN-рейку 35 мм (ширина одного полюса 18 мм)

Як обрати потрібну модель?

На основі технічних характеристик:

• Однофазне коло AC 230 В → модель на 1 полюс (струм 25, 32, 40 або 63 А)
• Однофазне коло AC 230 В з комутацією двох провідників → модель на 2 полюси (струм 20, 25, 32, 40 або 63 А)
• Трифазне коло AC 400 В → модель на 3 полюси (струм 20, 25, 32, 40, 63, 100 або 125 А)
• Потрібен захист від короткого замикання та перевантаження → окремий автоматичний вимикач або запобіжник, номінальний струм якого не перевищує номінальний робочий струм роз'єднувача (власних елементів захисту немає)
• Комутація кіл під навантаженням → не передбачена (немає елементів гасіння дуги), навантаження потрібно відключити до перемикання
• Підключення багатожильного проводу → жили потрібно залудити або опресувати наконечником

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

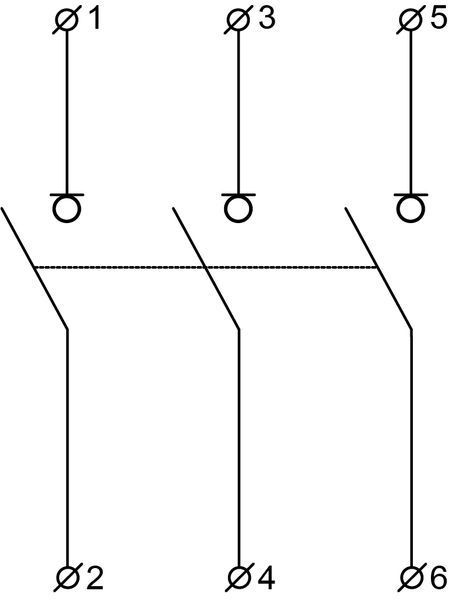

• Комутація з контактами подвійного розриву для кіл до 400 В (конструкція комутаційного апарата з контактами подвійного розриву)
• Ізоляція кола відносно корпусу та між полюсами для напруги до 500 В (номінальна напруга ізоляції Ui 500 В, імпульсна напруга Uimp 4 кВ)
• Багаторазові перемикання при регулярному обслуговуванні щитка (механічна зносостійкість 10000 циклів при Ie до 63 А, 8000 циклів при Ie від 100 А)
• Безперервна робота у вводі щитка (номінальний режим роботи безперервний, максимальний струм при t = 60 мс Imax 15 Ie)
• Під'єднання проводів перерізом від 4 до 25 мм² (момент зусилля при затягуванні гвинтових затискачів 2 Н·м)

Інформація базується на технічних характеристиках виробника АСКО. Рекомендується консультація електрика.

Комплектація

• Вимикач-роз'єднувач серії ВА-2007-ВРН
• Заводська упаковка

Технічні характеристики

• Торгова марка: АСКО
• Призначення: оперативні комутації низьковольтних електричних кіл напругою до 400 В, частотою 50 Гц; може застосовуватись як вхідний головний вимикач
• Серія: ВА-2007-ВРН
• Кількість полюсів: 1, 2, 3
• Номінальний робочий струм Ie, А: 1 полюс - 25, 32, 40, 63; 2 полюси - 20, 25, 32, 40, 63; 3 полюси - 20, 25, 32, 40, 63, 100, 125
• Номінальна робоча напруга Ue, В: AC 230 (1 і 2 полюси); AC 400 (3 полюси)
• Номінальна частота fn, Гц: 50
• Номінальна напруга ізоляції Ui, В: 500
• Номінальна імпульсна напруга Uimp, кВ: 4
• Максимальний струм при t = 60 мс Imax: 15 Ie
• Механічна зносостійкість, циклів: 10000 (Ie до 63 А); 8000 (Ie від 100 А)
• Номінальний режим роботи: безперервний
• Діапазон перерізів приєднуваних провідників, мм²: 4-25
• Момент зусилля при затягуванні гвинтових затискачів, Н·м: 2
• Ступінь захисту: IP 20
• Ступінь забрудненості навколишнього середовища: 2
• Монтаж: на DIN-рейку 35 мм
• Ширина, мм: 18 (1 полюс); 36 (2 полюси); 54 (3 полюси)
• Висота, мм: 80
• Діапазон робочих температур навколишнього середовища, °C: від -15 до +45
• Висота над рівнем моря, м: не більше 2000
• Відносна вологість повітря: не більше 80 % при +25 °C
• Гарантія: 1 рік
