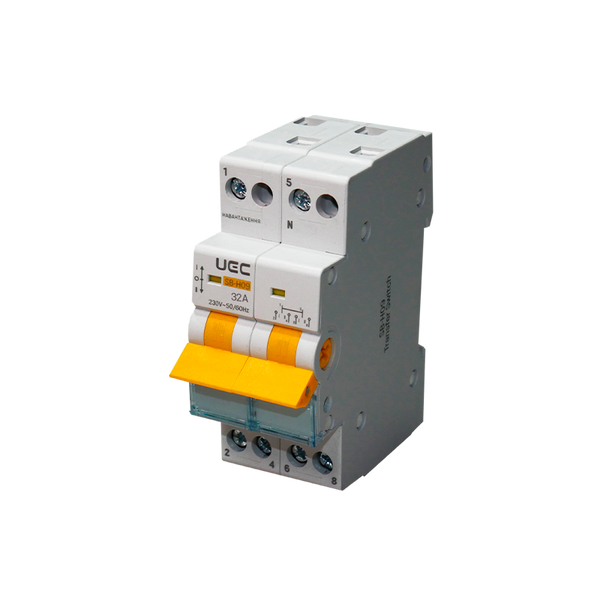

Вимикач-роз'єднувач трипозиційний SB-H09-63 2P 32А UEC

Вимикач-роз'єднувач трипозиційний SB-H09 ТМ UEC технічно підходить для комутації змішаних активних та індуктивних навантажень у мережах змінного струму до 400 В, 50 Гц - наприклад для оперативного відключення окремих груп споживачів у поверхових розподільних щитах.

Гарантія: 10 років від виробника.

Для яких ситуацій технічно підходить?

На основі технічних характеристик вимикач може використовуватись для:

• оперативного відключення груп електроспоживачів у поверхових щитах житлових будинків, у тому числі як заміна пакетних вимикачів (номінальний робочий струм Ie 16, 25, 32, 40, 50, 63 А, ступінь захисту IP20)
• комутації змішаних активних та індуктивних навантажень у щитах громадських будівель і споруд за напруги мережі до 400 В (номінальна робоча напруга Ue 230/400 В, частота 50 Гц)
• перемикання між двома джерелами живлення в одній ділянці мережі (тип контактів I-0-II, категорія застосування AC-22)

Як обрати потрібну модель?

• для однофазних мереж 230 В → виконання на 1 або 2 полюси
• для трифазних мереж 400 В → виконання на 3 або 4 полюси
• залежно від навантаження → номінальний робочий струм Ie від 16 до 63 А (16; 25; 32; 40; 50; 63 А)

Які технічні параметри це забезпечують?

Технічні параметри вимикача дозволяють його використання у таких ситуаціях:

• номінальний струм увімкнення і вимкнення 3×Ie та короткочасно витримуваний струм короткого замикання 12×Ie протягом 1 с дозволяють роботу кола при короткочасних перевантаженнях (Icw 12×Ie, 1 с)
• механічна зносостійкість 10000 циклів та електрична зносостійкість 1500 циклів дозволяють часте перемикання протягом строку служби (10000 циклів механічних, 1500 електричних)
• ступінь захисту IP20 та можливість монтажу на DIN-рейку дозволяють встановлення у стандартних розподільних щитах (IP20, монтаж на DIN-рейку - так)

*Інформація базується на технічних характеристиках виробника UEC. Рекомендується консультація електрика.

Технічні характеристики

• Модель: SB-H09
• Торгова марка: UEC
• Призначення: вимикач-роз'єднувач трипозиційний для комутації змішаних активних та індуктивних навантажень у колах змінного струму
• Відповідність стандарту: ДСТУ EN 60669-1
• Кількість полюсів: 1; 2; 3; 4
• Номінальна робоча напруга Ue, В: 230; 400 (залежно від кількості полюсів)
• Напруга постійного струму на один полюс, не більше, В: 48
• Номінальний струм увімкнення і вимкнення (за IEC 60947-3), А: 3×Ie
• Номінальний короткочасно витримуваний струм Icw (тривалість 1 с), не менше, А: 12×Ie
• Номінальна напруга ізоляції Ui, В: 415
• Номінальний робочий струм Ie, А: 16; 25; 32; 40; 50; 63
• Частота мережі, Гц: 50
• Номінальна імпульсна витримувана напруга Uimp, В: 4000
• Контакти: I-0-II
• Категорія застосування згідно ДСТУ EN 60947-3: AC-22
• Механічна зносостійкість, циклів: 10000
• Електрична зносостійкість, циклів: 1500
• Ступінь захисту згідно ДСТУ EN 60529: IP20
• Максимальний переріз приєднуваних провідників, мм²: 16-40 А - 2,5-10 мм²; 50-63 А - 2,5-16 мм²
• Можливість монтажу на DIN-рейку: так
• Робоче положення: вертикальне з можливим відхиленням на 90°
• Група механічного виконання: М1 (ДСТУ 8216:2015)
• Діапазон температури навколишнього середовища (умови експлуатації), °C: від -5 до +40
• Діапазон температури навколишнього середовища (за паспортом), °C: від -25 до +40
• Відносна вологість повітря: 50% за +40°C, допускається 90% за +20°C
• Висота над рівнем моря, не більше, м: 2000
• Момент затягування гвинтів контактних затискачів (викруткою), Н·м: 2
• Робочий режим: тривалий
• Ремонтопридатність: неремонтопридатний
• Придатність до роз'єднання: придатний
• Строк служби, років: 5
• Гарантія: 10 років
