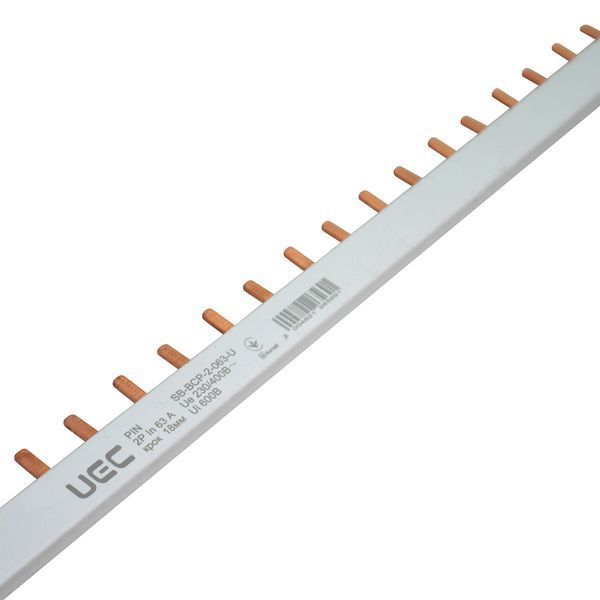

Шини з'єднувальні типу FORK (вилка) та PIN (штир) UEC технічно підходять для групового підключення модульної апаратури в розподільчих щитах з кроком 18 мм при номінальному струмі до 80 А — наприклад, для одночасного живлення групи автоматичних вимикачів або ПЗВ без використання окремих перемичок.
Для яких ситуацій технічно підходить?
На основі технічних характеристик товар може використовуватись для:
- З'єднання груп автоматичних вимикачів, диференційних автоматичних вимикачів, пристроїв захисного відключення (ПЗВ) та вимикачів навантаження в розподільчих щитах, де апаратура встановлена з кроком 18 мм (номінальний струм 80 А, кількість полюсів: 1, 2 або 3).
- Монтажу в однофазних або трифазних групах введення, де потрібне швидке та безпечне підключення декількох апаратів до однієї шини без індивідуального з'єднання кожного (тип FORK — вилкове з'єднання, тип PIN — штирове з'єднання).
- Компонування щитів різної конфігурації, де потрібна шина певної довжини: стандартна секція 22 см для малих груп або шина 1 м для нарізання під необхідну кількість модулів (крок 18 мм, мідна струмопровідна пластина).
Які технічні параметри це забезпечують?
Технічні параметри товару дозволяють його використання у таких ситуаціях:
- Мідна струмопровідна пластина забезпечує номінальний струм 80 А, що відповідає навантаженням типових групових ліній у квартирних і офісних розподільчих щитах.
- Крок 18 мм відповідає стандартній ширині одного модуля DIN-апаратури, що дозволяє пряме підключення автоматичних вимикачів, ПЗВ та диференційних автоматів без додаткових адаптерів.
- Пластиковий ізолюючий корпус із матеріалу, що не підтримує горіння, захищає мідну пластину та забезпечує безпечне торкання шини під час монтажу в зборі.
Інформація базується на технічних характеристиках виробника UEC. Рекомендується консультація електрика.
Комплектація
- Шина з'єднувальна FORK або PIN UEC — 1 шт.
- Заводська упаковка.
Технічні характеристики
- Виробник: UEC
- Тип: FORK (вилка) / PIN (штир)
- Номінальний струм: 80 А
- Кількість полюсів: 1 / 2 / 3
- Крок: 18 мм (один модуль)
- Довжина: 22 см / 1 м
- Матеріал струмопровідної частини: мідь
- Матеріал корпусу: пластик, що не підтримує горіння
- Сумісна апаратура: автоматичні вимикачі, диференційні автоматичні вимикачі, ПЗВ, вимикачі навантаження
