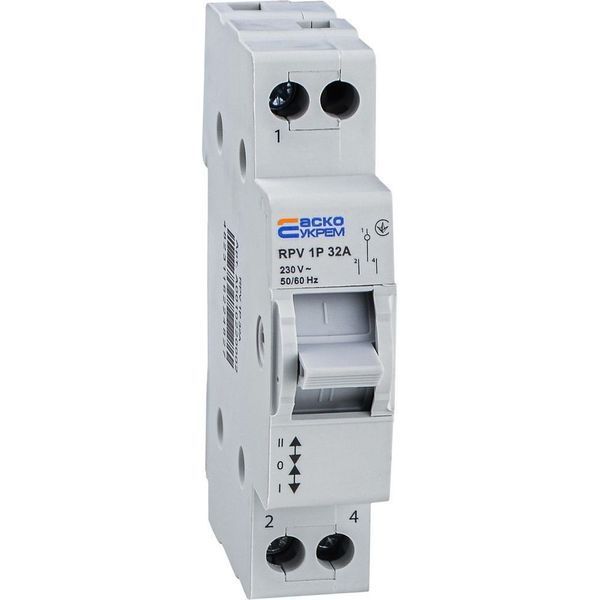

Ручний перемикач вводу (І-0-ІІ) RPV 1P 32A АСКО

Ручні перемикачі вводу (І-0-ІІ) серії RPV технічно підходять для перемикання живлення з основної мережі на резервне, наприклад від генератора, з номінальним струмом до 63 А (1P-4P, ~ 230 або ~ 400 В).

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Перемикання живлення з основної мережі на резервне, наприклад від генератора, коли потрібен вибір одного з двох вводів (положення І або ІІ, номінальний струм до 63 А)
• Повного відключення навантаження від обох вводів, коли руків'я стоїть у середньому положенні (положення 0 фіксується руків'ям)
• Однофазних ланцюгів 230 В і трифазних ланцюгів 400 В залежно від кількості полюсів (1P і 2P - ~ 230 В, 3P і 4P - ~ 400 В)
• Встановлення в розподільному щитку на DIN-рейку 35 мм (ширина 17,8 мм на один полюс, ступінь захисту IP 20)

Як обрати потрібну модель?

На основі технічних характеристик:

• Однофазна мережа 230 В з комутацією тільки фази → підходить модель RPV 1P (25, 32, 40 або 63 А)
• Однофазна мережа 230 В з комутацією двох провідників → підходить модель RPV 2P (40 або 63 А)
• Трифазна мережа 400 В без комутації нульового провідника → підходить модель RPV 3P (16, 25, 32, 40 або 63 А)
• Трифазна мережа 400 В з комутацією нульового провідника → підходить модель RPV 4P (40 або 63 А)
• Номінальний струм перемикача обирається за струмом ланцюга навантаження
• Власного захисту перемикач не має → у схемі потрібен автоматичний вимикач або запобіжник (перемикач не захищає від перевантаження і короткого замикання)
• Перемикання між вводами (І-0-ІІ) → тільки при відключеному навантаженні (перемикати під навантаженням заборонено інструкцією)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Комутація ланцюгів зі струмом до 63 А та максимальним струмом 12 Ie протягом 60 мс (номінальний струм 16-63 А залежно від кількості полюсів)
• Багаторазові перемикання між вводами (механічна зносостійкість 30 000 циклів, електрична зносостійкість 10 000 циклів)
• Робота при температурі навколишнього середовища від -5 до +40 °C (діапазон робочих температур -5 ... +40 °C)
• Приєднання провідників перерізом 1,5-10 мм² (момент зусилля при затягуванні затискачів 1,2 Нм)

Інформація базується на технічних характеристиках виробника АСКО. Рекомендується консультація електрика.

Комплектація

• Ручний перемикач вводу (І-0-ІІ) RPV
• Заводська упаковка

Технічні характеристики

• Торгова марка: АСКО
• Призначення: перемикання живлення з основної мережі на резервне; середнє положення руків'я фіксує нульове положення 0, положення І або ІІ фіксує перемикання на потрібний ввід - основний або резервний
• Серія: RPV
• Кількість полюсів: 1 / 2 / 3 / 4
• Номінальна робоча напруга Ue, В: ~ 230 (1P, 2P); ~ 400 (3P, 4P)
• Номінальна частота fn, Гц: 50/60
• Номінальний струм In, А: 1P - 25/32/40/63; 2P - 40/63; 3P - 16/25/32/40/63; 4P - 40/63
• Номінальна імпульсна напруга Uimp, В: 4 000
• Максимальний струм при t=60 мс Imax, А: 12 Ie
• Діапазон перерізів приєднувальних провідників, мм²: 1,5-10
• Момент зусилля при затягуванні затискачів, Нм: 1,2
• Механічна зносостійкість, циклів: 30 000
• Електрична зносостійкість, циклів: 10 000
• Ступінь захисту: IP 20
• Діапазон робочих температур, °C: -5 ... +40
• Стандарт: ДСТУ IEC 60947-3
• Монтаж: на DIN-рейку 35 мм
• Ширина, мм: 17,8 (1P); 35,6 (2P); 53,4 (3P); 71,2 (4P)
• Перемикання (І-0-ІІ) виконується при відключеному навантаженні
• Власних елементів захисту немає: використовується в колах із захисними апаратами (автоматичні вимикачі, запобіжники)
• Гарантія: 1 рік
