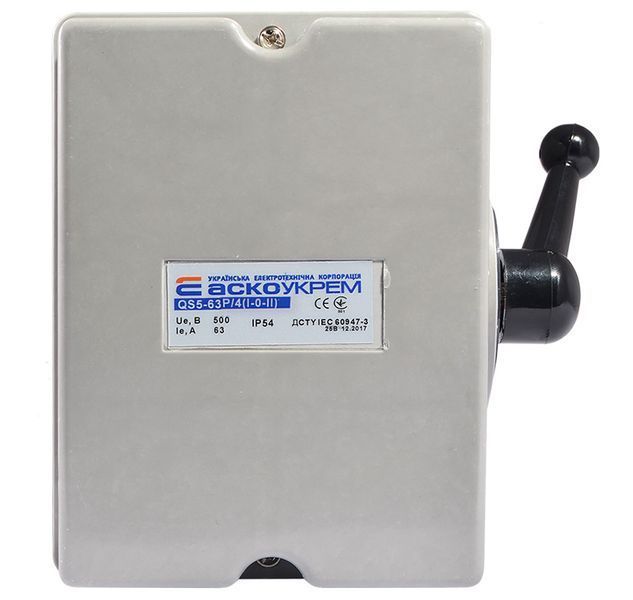

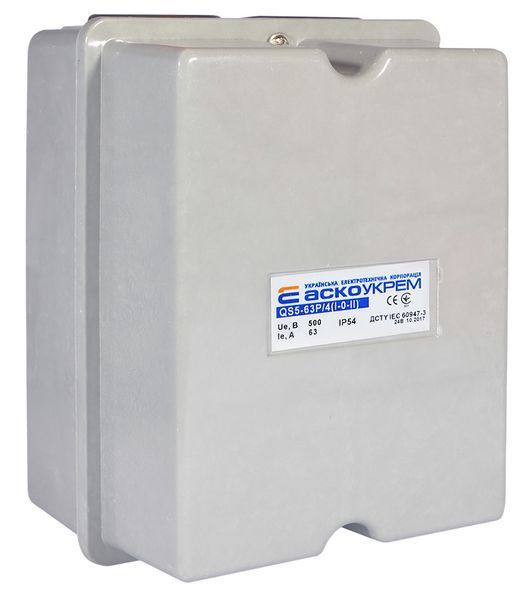

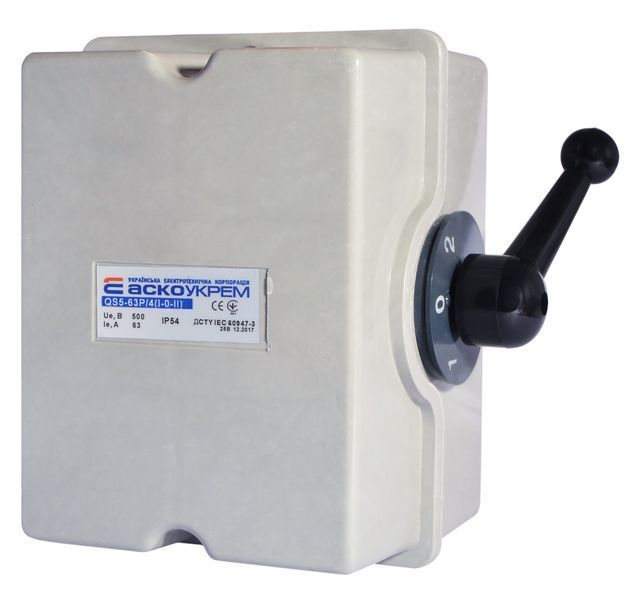

Роз'єднувач 1-0-2 на 63А (QS5-63P/4)

Роз'єднувачі серії QS5 технічно підходять для ручної комутації кіл змінного струму напругою до 660 В частотою 50 Гц - наприклад у розподільному обладнанні з положеннями I-O, I-O-I або I-O-II (струм від 15 до 100 А, ступінь захисту IP54).

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Ручного вмикання і вимикання кола в положеннях I-O, наприклад у розподільній шафі (розривний тип A, струм 15, 30, 63 або 100 А)
• Ручної комутації в положеннях I-O-I, коли потрібна реверсивна схема (реверсивний тип N, струм 15, 30, 63 або 100 А)

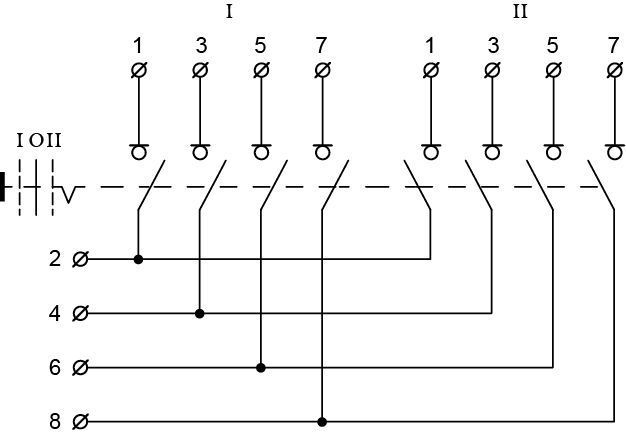

• Перемикання у положення I-O-II, коли потрібна перекидна схема (перекидний тип P: 3 полюси на 15 і 30 А, 4 полюси на 63 і 100 А)
• Кіл напругою до AC 500 В при струмі 15 і 30 А та до AC 660 В при струмі 63 і 100 А (номінальна напруга Ue max)
• Монтажу в будь-якому положенні, якщо зберігається працездатність приводу (ступінь захисту IP54)

Як обрати потрібну модель?

На основі технічних характеристик:

• Увімкнення і вимкнення кола (I-O) → розривний тип A
• Положення I-O-I → реверсивний тип N
• Положення I-O-II → перекидний тип P (3 полюси при 15 і 30 А, 4 полюси при 63 і 100 А)
• Струм кола 15 або 30 А → номінальна робоча напруга AC 500 В
• Струм кола 63 або 100 А → номінальна робоча напруга AC 660 В
• Комутація кіл під навантаженням → не передбачена (немає функції захисту та елементів гасіння дуги), навантаження потрібно відключити до перемикання
• Захист від короткого замикання і перевантаження → потрібен окремий захисний апарат, власних елементів захисту немає
• Установка → у розподільне обладнання з класом захисту від ураження електричним струмом не нижче 1; під'єднувати навантаження потужністю більше зазначеної не можна

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Часті ручні перемикання (механічна зносостійкість 250000 циклів при 15 і 30 А, 20000 циклів при 63 і 100 А; електрична зносостійкість 100000 циклів при 15 і 30 А, 80000 циклів при 63 і 100 А)
• Робота в обладнанні з частотою перемикань до 2 за хвилину при 15 і 30 А та до 1,8 за хвилину при 63 і 100 А (частота перемикань)
• Ізоляція кола для напруги до 660 В (номінальна напруга ізоляції Ui 660 В, імпульсна напруга Uimp 6 кВ)
• Експлуатація в корпусі з захистом від пилу та бризок (ступінь захисту IP54, температура від -10 до +50 °C)

Інформація базується на технічних характеристиках виробника АСКО. Рекомендується консультація електрика.

Комплектація

• Роз'єднувач серії QS5
• Заводська упаковка

Технічні характеристики

• Торгова марка: АСКО
• Призначення: ручна комутація кіл змінного струму напругою до 660 В, частотою 50 Гц
• Серія: QS5
• Тип (функція): A - розривний (I-O); N - реверсивний (I-O-I); P - перекидний (I-O-II)
• Кількість полюсів: 3 (типи A, N і перекидний на 15 і 30 А); 4 (перекидний на 63 і 100 А)
• Номінальний робочий струм Ie, А: 15, 30, 63, 100
• Номінальна робоча напруга Ue max, В: AC 500 (15 і 30 А); AC 660 (63 і 100 А)
• Номінальна напруга ізоляції Ui, В: 660
• Номінальна імпульсна напруга Uimp, кВ: 6
• Механічна зносостійкість, циклів: 2,5×10^5 (15 і 30 А); 2×10^4 (63 і 100 А)
• Електрична зносостійкість, циклів: 10^5 (15 і 30 А); 8×10^4 (63 і 100 А)
• Частота перемикань, за хв.: 2 (15 і 30 А); 1,8 (63 і 100 А)
• Ступінь захисту: IP54

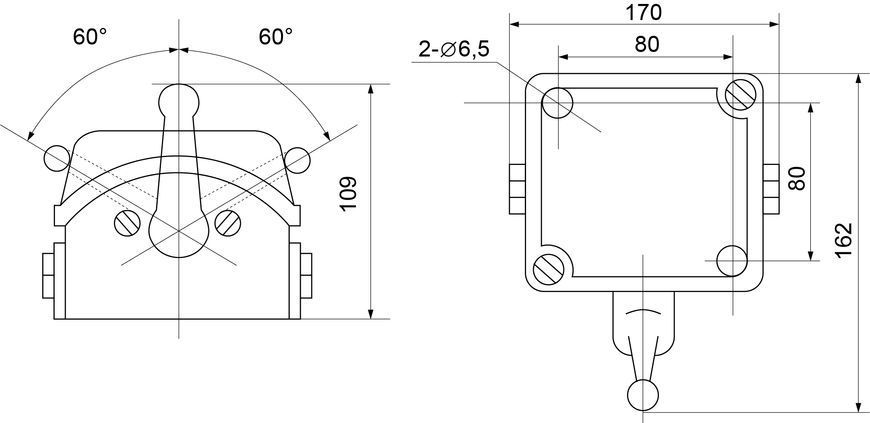

• Габарити A × B × C, мм: 15 А - 108×95×76; 30 А - 145×127×95; 63 А - 170×162×109; 100 А (I-O, I-O-I) - 260×242×168; 100 А (I-O-II) - 293×305×170
• Діапазон робочих температур, °C: від -10 до +50
• Висота над рівнем моря, м: не більше 2000
• Відносна вологість повітря: не більше 80 % при +25 °C
• Гарантія: 1 рік
