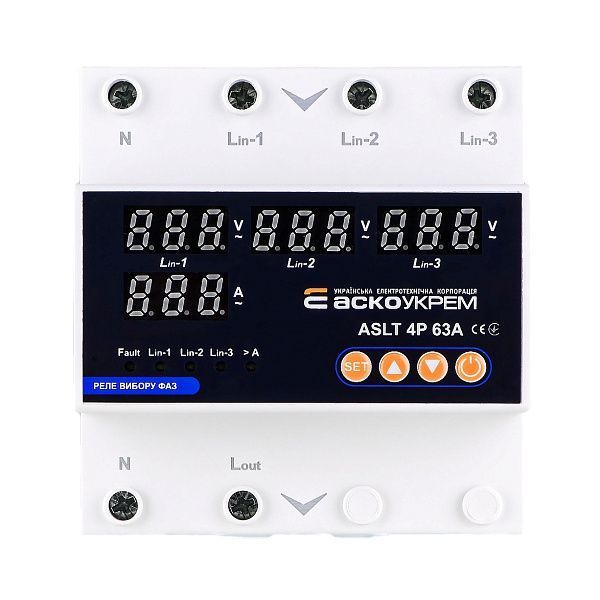

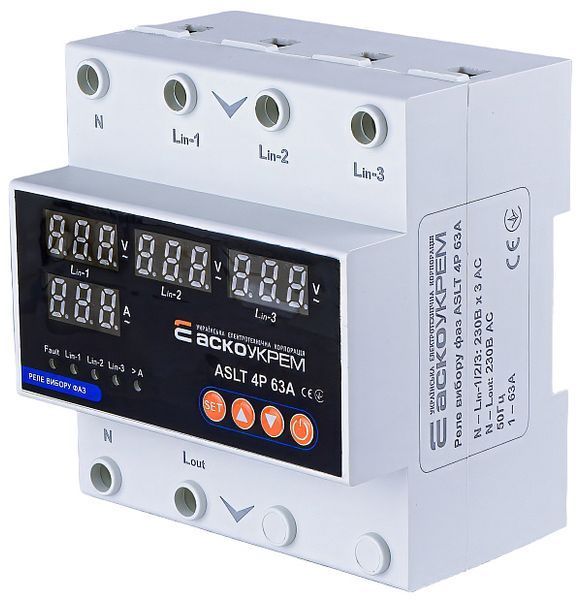

Реле вибору фаз ASLT 4P 63A

Реле вибору фаз ASLT 4P 63A технічно підходить для забезпечення живленням однофазного навантаження від трифазної мережі 230×3 AC з автоматичним вибором найкращої фази та захистом від коливань напруги у діапазоні 50-400 В - наприклад для безперебійного живлення торгового обладнання у супермаркеті де просідання напруги на одній фазі не повинно призводити до вимкнення холодильників (автоматичне перемикання на іншу фазу протягом 0-200 секунд, максимальний робочий струм 80 А) або для захисту серверного обладнання у дата-центрі від перенапруги та надмірно низької напруги з можливістю налаштування безпечних меж (діапазон налаштувань верхньої межі 230-300 В за замовчуванням 245 В, нижньої межі 110-210 В за замовчуванням 210 В, гістерезис ±5 В).

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Безперебійного живлення однофазного обладнання у комерційних об'єктах, торгових центрах, офісах де критично важлива стабільна робота без зупинок через просідання напруги на окремих фазах (автоматичний вибір найкращої фази з послідовністю пріоритетів 123/132/213/231/312/321 за замовчуванням 123, діапазон номінального робочого струму 1-63 А за замовчуванням 63 А)
• Захисту чутливого обладнання у дата-центрах, медичних закладах, виробничих лініях від перенапруги та надмірно низької напруги з можливістю індивідуального налаштування безпечних меж (діапазон налаштувань верхньої межі напруги 230-300 В, нижньої межі 110-210 В, гістерезис напруги ±5 В для захисту від частої зміни напруги біля граничних значень)
• Автоматичного перемикання фаз у системах електропостачання критичної інфраструктури де потрібен контроль струму навантаження та захист від обриву нуля (максимальний робочий струм Imax 80 А, налаштування затримки вимкнення живлення 1-600 секунд за замовчуванням 5 секунд, затримка повернення до пріоритетної фази 0-200 секунд, захист від обриву нуля N)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Робота у широкому діапазоні напруг від 50 В до 400 В з автоматичним перемиканням на найкращу фазу що забезпечує безперебійну роботу обладнання при нестабільній мережі (номінальна напруга живлення N-Lin 1/2/3: 230×3 AC, діапазон номінальної робочої напруги 50-400 В, діапазон налаштувань верхньої межі Umax 230-300 В, нижньої межі Umin 110-210 В)
• Захист від перевантаження зі струмом до 80 А та можливістю налаштування максимального робочого струму від 1 А до 63 А що дозволяє адаптацію під різні типи навантаження (діапазон номінального робочого струму 1-63 А за замовчуванням 63 А, максимальний робочий струм Imax 80 А, вбудовані фазні шини L та транзитна нульова шина N з міді)
• Налаштовувані затримки перемикання та повернення фаз від 0 до 600 секунд що запобігає частим перемиканням при короткочасних просіданнях напруги та забезпечує плавну роботу (затримка вимкнення живлення Ton: 1-600 с за замовчуванням 5 с, затримка повернення до пріоритетної фази Tr: 0-200 с за замовчуванням 0 с, гістерезис напруги ±5 В)

*Інформація базується на технічних характеристиках виробника. Рекомендується консультація кваліфікованого електрика.

Комплектація

• Реле вибору фаз ASLT 4P 63A
• Інструкція
• Заводська упаковка

Технічні характеристики

• Модель: ASLT 4P 63A
• Тип: реле вибору фаз
• Призначення: забезпечення живленням однофазного навантаження від трифазної мережі, підтримуючи безперебійну роботу та захист обладнання від коливань напруги шляхом автоматичного вибору найкращої фази
• Номінальна напруга живлення Ue, В: N – Lin - 1 / 2 / 3: 230 × 3 AC
• Діапазон номінальної робочої напруги, В: 50 – 400
• Діапазон налаштувань верхньої межі напруги Umax, В: 230 – 300 (за замовчуванням 245)
• Діапазон налаштувань нижньої межі напруги Umin, В: 110 – 210 (за замовчуванням 210)
• Затримка вимкнення живлення, с: Ton: 1 – 600 (за замовчуванням 5)
• Затримка повернення до пріоритетної фази, с: Tr: 0 – 200 / OFF (за замовчуванням OFF)
• Затримка перемикання на резервні фази, с: Tc: 0 – 200 (за замовчуванням 0)
• Діапазон номінального робочого струму, А: 1 – 63 (за замовчуванням 63)
• Максимальний робочий струм Imax, А: 80
• Послідовність пріоритетів фаз: 123 / 132 / 213 / 231 / 312 / 321 (за замовчуванням 123)
• Гістерезис напруги: ±5 В
• Матеріали виготовлення:
  • Вбудовані фазні шини L та транзитна нульова шина N: мідь
  • Корпус: поліамід (PA)

Переваги

• Наявність вбудованого мікроконтролера для точного контролю параметрів мережі
• Захист від перенапруги та надмірно низької напруги з можливістю налаштування безпечних меж користувачем
• Гістерезис напруги ± 5 В слугує для захисту пристрою у разі частої зміни напруги при переході через нижню або верхню межі робочого коридору
• Захист від надмірного струму навантаження з можливістю встановлення максимальної величини від 1А до 63А користувачем
• Захист від обриву нуля N для безпечної роботи обладнання
• Вбудовані мідні шини L та N для надійного струмопроведення
• Корпус з поліаміду (PA) для надійного захисту електронних компонентів
• Налаштовувані затримки перемикання та повернення фаз для оптимізації роботи під конкретні умови
• Можливість вибору послідовності пріоритетів фаз (6 варіантів)
