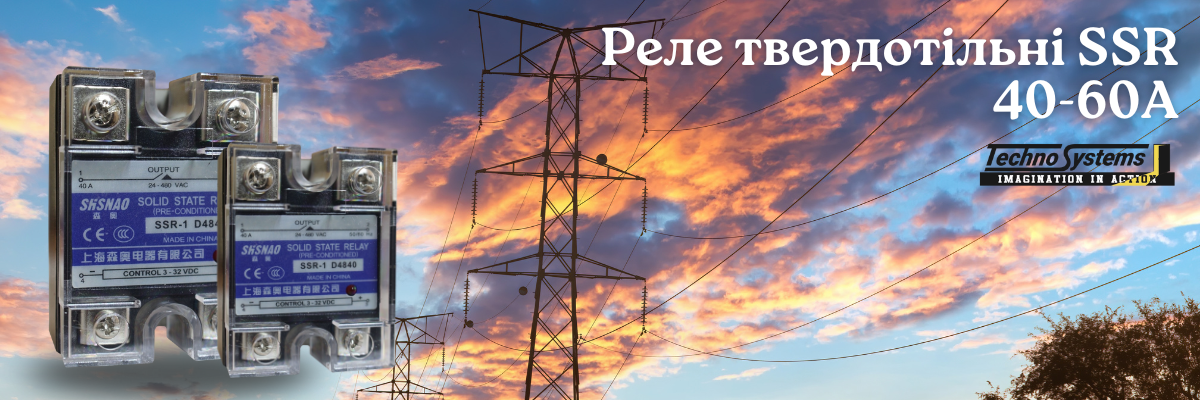

Реле твердотільні SSR-1 TNSy - надійне перемикання силових кіл без механічного зносу

💡 КОРОТКО ПРО ГОЛОВНЕ  ·  ⏱ Час читання: 5 хв
Реле твердотільні SSR-1 TNSy - безконтактні реле для комутації змінного струму без механічного зносу: немає іскор, немає рухомих частин, немає обслуговування.
Для кого: промислова автоматизація, нагрівальні системи, освітлення, харчова промисловість, лабораторне обладнання.
Лінійка: 4 моделі - 25А, 40А, 60А, 80А, напруга навантаження 24-480В AC, керування 3-32В DC,零-crossing комутація.
Ключові переваги: мільйони циклів без зносу, комутація через нуль (без іскор та перешкод), гальванічна розв'язка 2500В, LED-індикатор, монтаж на DIN-рейку або площину.

Електромагнітні реле зношуються від частого перемикання - контакти горять, пружини слабшають, виникають помилкові спрацьовування. Реле твердотільні SSR-1 торгової марки TNSy вирішують цю проблему радикально: замість механічних контактів - симістор з оптичним управлінням. Ніяких рухомих частин, ніякого зносу, ніяких іскор. Одне реле може перемикати навантаження мільйони разів - ресурс обмежений не зносом, а часом напівпровідникового переходу.

Призначення та принцип роботи

Реле SSR-1 TNSy - безконтактна комутація змінного струму 24-480В струмом до 80А. Принцип: керуючий сигнал 3-32В DC через оптрон відкриває симістор. Симістор закривається тільки в момент переходу напруги мережі через нуль (zero-crossing) - це означає відсутність ударних струмів при ввімкненні та відсутність іскор і перешкод при вимкненні.

⚠️ Важливо: температурний режим при великих струмах
При струмах вище 70-80% від номіналу симістор нагрівається. При монтажі на площину: до 15А - без радіатора, до 25А - алюмінієва пластина 100×100×5 мм, вище - примусова вентиляція або окремий радіатор. DIN-рейка не є радіатором - при струмах >15А монтуйте реле безпосередньо на металеву панель щита.

Лінійка моделей

Модель Струм навантаження Резистивне навантаження Індуктивне навантаження Макс. імпульсний струм
D4825 (25А) 25А 15А 10А 250А
D4840 (40А) 40А 24А 15А 400А
D4860 (60А) 60А 36А 20А 600А
D4880 (80А) 80А 70А 25А 800А

Технічні характеристики

Параметр Значення
Керуючий сигнал 3-32В DC, 6-15 мА
Напруга навантаження 24-480В AC
Частота 50 Гц
Тип комутації Zero-crossing (перехід через нуль)
Гальванічна розв'язка 2500В, 1 хвилина
Опір ізоляції ≥1000 МОм / 500В
Час ввімкнення ≤10 мс
Струм витоку ≤4 мА
Переріз проводів до 4 мм²
Температура -30…+75°C
IP 20
Габарити 58×45×23,5 мм
Маса 150 г
Індикатор LED (стан керуючого сигналу)
Монтаж На площину або DIN-рейку
🔧 Zero-crossing комутація: що це означає на практиці
Симістор відкривається в момент, коли напруга мережі = 0В. Це виключає ударний струм при ввімкненні (немає гучного клацання, немає просадки мережі) та іскроутворення при вимкненні (немає перешкод для сусідньої електроніки, нічого не горить). Порівняйте: електромагнітне реле ввімкнується в довільний момент фази - ударний струм може бути 15-20 разів більший від номінального при ввімкненні конденсатора або трансформатора.

Сфери застосування

Нагрівальні системи: регулювання температури в печах, сушильних камерах, термопластавтоматах. SSR ідеальне для ШІМ-регулювання потужності нагрівача (ПІД-регулятор → SSR → нагрівач), де електромагнітне реле зношується за тисячі годин.

Промислова автоматизація: двигуни, насоси, вентилятори з частим пуском/зупинкою. Запас по струму D4880 (80А) закриває більшість однофазних приводів до 18 кВт.

Освітлення: потужні LED-прожектори, неонові вивіски, вуличне освітлення на керуванні від фотодатчика або ПЛК. Zero-crossing = без мерехтіння та перешкод.

Харчова промисловість: управління нагрівачами, конвеєрами в умовах вологи та мийки. IP20 потребує установки в щит - це забезпечує захист і вентиляцію.

❓ Чим SSR відрізняється від звичайного електромагнітного реле?
Електромагнітне реле: механічні контакти → знос → заміна через 100 000-500 000 циклів, іскри при комутації, клацання, чутливе до вібрації. SSR: напівпровідник → практично безмежний ресурс, безшумне та безіскрове перемикання, не чутливе до вібрації. Мінус SSR: нагрівається при великих струмах (потрібен радіатор), є струм витоку ~4 мА у вимкненому стані (не підходить для деяких схем з індикацією).
❓ Яку модель вибрати для нагрівача 3 кВт/220В?
Струм нагрівача: 3000/220 ≈ 13,6А. Резистивне навантаження (нагрівач) → D4825 (25А) підходить з запасом 1,8х. Якщо нагрівач 5 кВт (22,7А) - D4840. Правило для резистивних навантажень: запас 1,5-2х від розрахункового струму.
❓ Для двигуна 3 кВт/220В яке реле вибрати?
Робочий струм: ~13А, але пусковий - 5-7 кратний (65-91А). Вибір D4880 (80А) - пусковий 65А × 1,5 ≈ мінімум. Для важкого пуску (вентилятор, насос) - запас 3-4х від робочого струму по імпульсному струму моделі.
❓ Чи можна підключити кілька SSR до одного виходу ПЛК?
Так - керуючий струм одного SSR лише 6-15 мА. Вихід типового ПЛК (50-100 мА) потягне 3-6 реле паралельно. Полярність керуючої напруги значення не має (вбудований діодний місток на вході).
❓ Що робити, якщо SSR нагрівається?
Нагрів - норма для симістора. Критична температура корпусу: +75°C. Рішення: (1) переконайтесь, що реле монтується металевою основою на теплопровідну поверхню; (2) при струмах >25А - окремий алюмінієвий радіатор або примусова вентиляція; (3) перевірте, чи не перевищено струм навантаження.

Обрати та замовити реле твердотільні SSR-1 TNSy можна в НІКА-ЕЛЕКТРО - повна лінійка 25-80А, технічна консультація та доставка по всій Україні. Офіційний партнер TNSy в Україні - понад 39 000 клієнтів довіряють нам з 2016 року.
