Реле циклічне RT торгової марки UEC технічно підходить для автоматичного циклічного керування електрообладнанням із заданим часом увімкнення T1 та вимкнення T2 — наприклад для автополиву, вентиляції або сигнальних систем (затримка до 100 днів, регулювання 10–100%).
Для яких ситуацій технічно підходить?
На основі технічних характеристик товар може використовуватись для:
- Автоматизації циклічних процесів із гнучким налаштуванням інтервалів: систем зрошення, вентиляції або освітлення, де потрібне чергування увімкнення/вимкнення з різними часовими інтервалами (діапазон затримки 0,1 с — 100 днів, 12 положень регулятора)
- Керування навантаженням у системах із різними типами живлення: моделі RT-S1/W240 та RT-S2/W240 технічно підходять для мереж постійного або змінного струму — наприклад у промислових або автономних установках (напруга живлення 12–240 В AC/DC)
- Підключення однофазного обладнання з комутацією через 1 або 2 контактні групи залежно від схеми: одноконтактні моделі (RT-S1) — для простих ланцюгів, двоконтактні (RT-S2) — для схем із роздільним керуванням (1 або 2 контакти SPDT, номінальний струм 16 А)
Які технічні параметри це забезпечують?
Технічні параметри товару дозволяють його використання у таких ситуаціях:
- Точне регулювання часових інтервалів від 0,1 секунди до 100 днів із можливістю тонкого підстроювання в межах встановленого значення (регулювання 10–100% з кроком 10%, похибка спрацювання не більше 0,2%)
- Комутація навантаження до 16 А при одиночному встановленні або 8 А при щільному монтажі з мінімальним кроком між виробами 18 мм (номінальна напруга контактної групи 250 AC / 24 DC)
- Монтаж на DIN-рейку в розподільних щитах із захистом лицьової панелі IP40 та клем IP20, що допускає використання в стандартних електрощитових шафах (маса не більше 80 г, переріз проводу до 2,5 мм²)
Інформація базується на технічних характеристиках виробника TM UEC. Рекомендується консультація електрика.
Чим відрізняються позиції серії RT
Серія включає 4 типовиконання, що відрізняються за двома параметрами: кількість контактних груп та напруга живлення.
- RT-S1/A230 — 1 контактна група (SPDT), напруга живлення 230 В AC. Технічно підходить для однофазних мереж змінного струму з одним вихідним ланцюгом керування.
- RT-S1/W240 — 1 контактна група (SPDT), напруга живлення 12–240 В AC/DC. Технічно підходить для мереж як змінного, так і постійного струму — наприклад у системах із джерелами безперебійного живлення або в автономних установках.

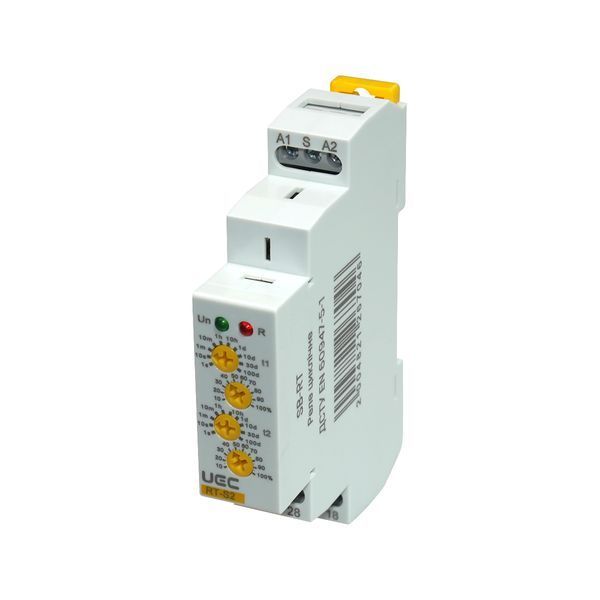

- RT-S2/A230 — 2 контактні групи (SPDT), напруга живлення 230 В AC. Технічно підходить для схем, де потрібне одночасне або роздільне керування двома незалежними ланцюгами навантаження від однофазної мережі.
- RT-S2/W240 — 2 контактні групи (SPDT), напруга живлення 12–240 В AC/DC. Технічно підходить для двоконтактних схем керування в установках зі змінним або постоянним живленням широкого діапазону.
Комплектація
- Реле циклічне RT (відповідно до замовленого типовиконання)
- Паспорт виробу
- Заводська упаковка
Технічні характеристики
- Торгова марка: UEC
- Серія: RT (реле циклічне)
- Призначення: циклічне вмикання на час T1 та вимкнення на час T2 електротехнічного обладнання
- Відповідність: Технічний регламент низьковольтного електричного обладнання, ДСТУ EN 60947-5-1
- Кількість фаз: 1
- Номінальна напруга живлення Un: 230 В AC (моделі A230) / 12–240 В AC/DC (моделі W240)
- Кількість перемикаючих контактів (SPDT): 1 (моделі S1) / 2 (моделі S2)
- Діапазон частоти мережі живлення, Гц: 50–60
- Номінальна імпульсна витримувана напруга Uimp, В: не менше 4000
- Номінальна напруга ізоляції Ui, В: не менше 270
- Номінальна напруга контактної групи, В: 250 AC / 24 DC
- Мінімальна комутована потужність, мВт: 500
- Номінальний струм контактних груп, А: 16 (8)* AC/DC
- Споживана потужність: 5,2 ВА/Вт (моделі A230) / 1,6 ВА AC; 0,9 DC (моделі W240)
- Умовний тепловий струм Ith, А, категорія AC-1: 16
- Допуск напруги живлення: -15%, +10%
- Затримка часу спрацювання: 0,1 с — 100 днів
- Похибка спрацювання реле, %: не більше 0,2
- Положення регулятора часу затримки: 1 с; 10 с; 1 хв; 10 хв; 1 година; 10 годин; 1 день; 10 днів; 100 днів; ВМИК; ВИМИК
- Регулювання в межах встановленого часу затримки: 10–100%, з кроком 10%
- Час відгуку, мс: не більше 400
- Час скидання, мс: не більше 200
- Механічна зносостійкість, циклів: не менше 1×10⁷
- Електрична зносостійкість, циклів: не менше 1×10⁶
- Індикатор наявності напруги: зелений світлодіод
- Індикатор спрацювання реле: червоний світлодіод
- Максимальний переріз проводу, мм²: одножильний 1×2,5 або 2×1,5; багатожильний з наконечником 1×2,5
- Витримуваний момент затягування гвинта виводу, Н×м: 1,2
- Температурний коефіцієнт при 20 °C: 0,05% / °C
- Категорія перенапруги: III
- Ступінь захисту згідно ДСТУ EN 60529: IP40 лицьова панель / IP20 клеми
- Маса, г: не більше 80
- Режим роботи: тривалий
- Ремонтопридатність: неремонтопридатні
- Строк служби, років: 5
- Гарантія: 2 роки
- Тип монтажу: DIN-рейка
Значення номінального струму 16 А — при одиночному встановленні або при встановленні із зазором не менше 18 мм. Значення 8 А — при встановленні виробів впритул.
