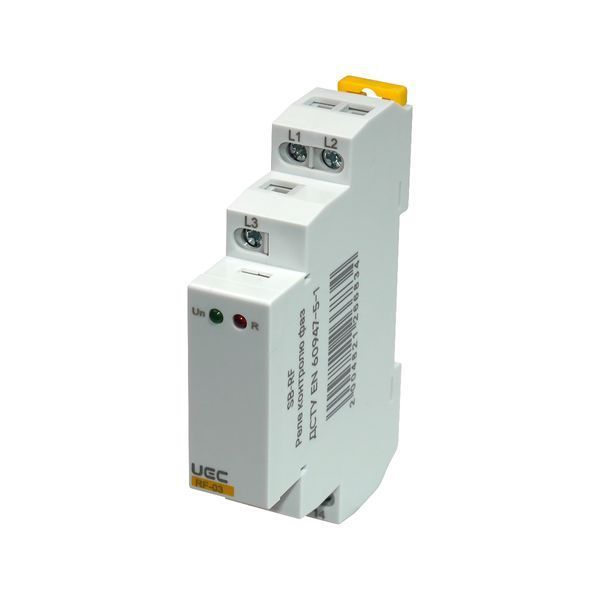

Реле фаз RF 03 / RF 06 / RF 08 3ф 220-460 В AC TM UEC технічно підходить для захисту трифазного електрообладнання від аварійних режимів мережі - наприклад, насосних станцій або вентиляційних установок, де критичним є контроль симетрії та послідовності фаз.
Для яких ситуацій технічно підходить?
На основі технічних характеристик товар може використовуватись для:
- Захисту трифазних електродвигунів насосів, вентиляторів або компресорів від пошкодження внаслідок обриву однієї з фаз або неправильної послідовності підключення (моніторинг обриву фаз та послідовності фаз доступний у всіх моделях лінійки)
- Встановлення у розподільчих щитах виробничих приміщень, де трифазне обладнання чутливе до коливань напруги та асиметрії фаз (діапазон вимірюваної напруги 176-552 В, контроль підвищення напруги від 2 до 20% у моделях RF-06 та RF-08)
- Підключення у схеми захисту обладнання через один перемикаючий контакт (SPDT), де потрібна комутація ланцюгів керування або сигналізації (номінальний струм контактних груп 10А, напруга контактної групи 250 AC / 24 DC)
Які технічні параметри це забезпечують?
Технічні параметри товару дозволяють його використання у таких ситуаціях:
- Безперервний моніторинг параметрів трифазної мережі у діапазоні напруги 176-552 В з індикацією наявності напруги (зелений світлодіод) та спрацювання реле (червоний світлодіод), що дозволяє контролювати стан мережі візуально (номінальна напруга живлення 220+460 В AC, частота 45-65 Гц)
- Захист від помилкового запуску обладнання після відновлення живлення завдяки затримці запуску реле 0,5 с (моделі RF-06 та RF-08 додатково мають налаштовувану затримку спрацювання від 0,1 до 10 с або 2 с залежно від моделі)
- Механічна зносостійкість не менше 10⁷ циклів та електрична зносостійкість не менше 10⁵ циклів дозволяє тривалу експлуатацію у схемах з частими комутаціями (споживана потужність не більше 16 ВА AC)
Відмінності між моделями лінійки
| Функція |
RF-03 |
RF-06 |
RF-08 |
| Контроль підвищеної напруги |
- |
від 2 до 20% |
15% |
| Контроль зниженої напруги |
- |
від -20 до 2% |
-15% |
| Контроль асиметрії напруги |
- |
від 5 до 15% |
8% |
| Затримка спрацювання |
- |
від 0,1 до 10 с |
2 с |
| Послідовність фаз |
+ |
+ |
+ |
| Обрив фази |
+ |
+ |
+ |
«+» — функція доступна, «-» — функція недоступна
Інформація базується на технічних характеристиках виробника TM UEC. Рекомендується консультація електрика.
Комплектація
- Реле фаз
- Заводська упаковка
Технічні характеристики
- Кількість фаз: 3
- Клеми підключення до трифазної мережі: L1-L2-L3
- Клеми живлення реле: 11, 12, 14
- Номінальна напруга живлення AC, В: 220+460
- Діапазон частоти напруги живлення, Гц: 45-65
- Кількість перемикаючих контактів (SPDT): 1
- Категорія застосування: AC1
- Діапазон вимірюваної напруги, В: 176-552
- Номінальна імпульсна витримувана напруга Uimp, В, не менше: 6000
- Номінальна напруга ізоляції Ui, В, не менше: 630
- Мінімальна комутована потужність, мВт: 500 DC
- Споживана потужність, ВА/Вт, не більше: 16 AC
- Гістерезис, %: 2
- Індикатор наявності напруги: зелений світлодіод
- Індикатор спрацювання реле: червоний світлодіод
- Похибка уставки регуляторів по часу, %: 10
- Похибка спрацювання реле, %, не більше: 1
- Затримка запуску реле після подачі живлення, с: 0,5
- Похибка уставки регуляторів по напрузі, %: 5
- Номінальний струм контактних груп, А: 10
- Час скидання, мс, не більше: 1000
- Номінальна напруга контактної групи, В: 250 AC / 24 DC
- Механічна зносостійкість, циклів, не менше: 10⁷
- Електрична зносостійкість, циклів, не менше: 10⁵
- Ступінь захисту згідно ДСТУ EN 60529: IP40 лицьова панель / IP20 клеми
- Категорія перенапруги: III
- Максимальний переріз проводу, мм²: одножильний 1×2,5 або 2×1,5; багатожильний з наконечником 1×2,5
- Ремонтопридатність: неремонтопридатні
- Гарантійний термін: 2 роки
