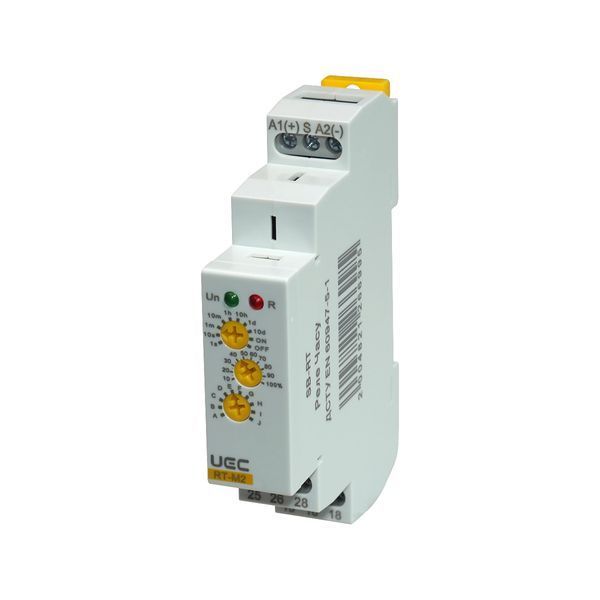

Реле часу RT багатофункціональне 2 конт 12-240В AC/DC UEC

Реле часу RT багатофункціональне торгової марки UEC технічно підходить для керування електроустановками (освітлення, двигуни, насоси, вентиляція) в однофазних мережах з вибором одного з 10 режимів роботи (функції A–J) та витримкою часу від 0,1 с до 10 діб — наприклад для циклічного вмикання/вимикання обладнання або затримки запуску після подачі живлення.

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Автоматизації промислових та побутових систем де потрібне гнучке керування з вибором режиму роботи — затримка вмикання, затримка вимикання, циклічне вмикання/вимикання та інші (10 функцій: A, B, C, D, E, F, G, H, I, J; витримка часу 0,1 с ÷ 10 діб)
• Підключення в однофазних мережах де необхідне комутування навантаження з номінальним струмом до 16 А — наприклад двигуни насосів, нагрівальні елементи, освітлення (номінальна напруга контактної групи 250 AC / 24 DC, мінімальна комутована потужність 500 DC мВт)
• Монтажу в щитових шафах на DIN-рейку де потрібна компактна автоматика з індикацією стану (ступінь захисту IP40 лицьова панель / IP20 клеми, маса не більше 80 г, індикатори наявності напруги та спрацювання)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Стабільна робота в мережах з коливаннями напруги в діапазоні -15 % / +10 % від номінального значення, що дозволяє застосування в умовах нестабільного живлення (номінальна імпульсна витримувана напруга Uimp 4000 В, номінальна напруга ізоляції Ui 270 В)
• Точне відпрацювання заданої витримки часу з похибкою не більше 0,2 % та можливістю регулювання у межах встановленого часу від 10 до 100 % з кроком 10 % (час відгуку не більше 400 мс, час скидання не більше 200 мс)
• Тривала експлуатація в режимі постійного навантаження з механічною зносостійкістю не менше 1×10⁷ циклів та електричною зносостійкістю не менше 1×10⁶ циклів (режим роботи — тривалий)

*Інформація базується на технічних характеристиках виробника TM UEC. Рекомендується консультація електрика.

Відмінності між позиціями серії RT багатофункціональне

Серія RT багатофункціональне включає чотири типовиконання, що відрізняються напругою живлення та кількістю контактних груп:

За напругою живлення:

• 230 В AC — реле для стандартних однофазних мереж змінного струму 230 В, 50-60 Гц. Споживана потужність: 5,2 ВА/Вт (1 контакт) або 4,9 ВА/Вт (2 контакти).
• 12-240 В AC/DC — реле для роботи як у мережах змінного, так і постійного струму в широкому діапазоні напруг 12-240 В. Це дозволяє використовувати ці модифікації в системах з акумуляторним живленням, промисловою автоматикою на 24 В DC або 110 В DC, а також у мережах зі змінною напругою. Споживана потужність: 1,6 ВА/0,9 Вт (1 контакт) або 1,6 ВА/1,2 Вт (2 контакти).

За кількістю контактних груп (SPDT):

• 1 контакт — одна перемикаюча контактна група (SPDT). Підходить для керування одним колом навантаження.
• 2 контакти — дві перемикаючі контактні групи (SPDT). Дозволяє одночасно керувати двома незалежними колами навантаження.

Зведена таблиця позицій

— позиції, що підтримують живлення як від змінного, так і від постійного струму в діапазоні 12-240 В.

Комплектація

• Реле часу RT багатофункціональне
• Паспорт
• Заводська упаковка

Технічні характеристики

• Торгова марка: TM UEC
• Серія: RT багатофункціональне
• Функції: A, B, C, D, E, F, G, H, I, J
• Кількість фаз: 1
• Номінальна напруга Un, В (230 В AC-моделі): 230 AC
• Номінальна напруга Un, В (AC/DC-моделі): 12-240 AC/DC
• Кількість перемикаючих контактів SPDT: 1 або 2 (залежно від типовиконання)
• Діапазон частоти мережі живлення, Гц: 50-60
• Номінальна імпульсна витримувана напруга Uimp, В, не менше: 4000
• Номінальна напруга ізоляції Ui, В, не менше: 270
• Номінальна напруга контактної групи, В: 250 AC / 24 DC
• Мінімальна комутована потужність, мВт: 500 DC
• Номінальний струм контактних груп, А, категорія застосування АС-1: 16 (8)* A
• Споживана потужність, ВА/Вт (1 контакт, 230 В AC), не більше: 5,2 AC
• Споживана потужність, ВА/Вт (2 контакти, 230 В AC), не більше: 4,9 AC
• Споживана потужність, ВА/Вт (1 контакт, AC/DC), не більше: 1,6 AC / 0,9 DC
• Споживана потужність, ВА/Вт (2 контакти, AC/DC), не більше: 1,6 AC / 1,2 DC
• Умовний тепловий струм Ith, А, категорія застосування АС-1: 16
• Допуск напруги живлення: -15 %, +10 %
• Затримка часу спрацювання: 0,1 с ÷ 10 діб
• Похибка спрацювання реле, %, не більше: 0,2
• Положення регулятора часу затримки: 1 с; 10 с; 1 хв; 10 хв; 1 година; 10 годин; 1 день; 10 днів; ВМИК; ВИМИК
• Регулювання у межах встановленого часу затримки: 10-100 %, з кроком 10 %
• Час відгуку, мс, не більше: 400
• Час скидання, мс, не більше: 200
• Механічна зносостійкість, циклів, не менше: 1×10⁷
• Електрична зносостійкість, циклів, не менше: 1×10⁶
• Витримуваний момент затягування гвинта виводу за допомогою викрутки, Н×м: 1,2
• Температурний коефіцієнт при 20 °С: 0,05 % / °С
• Категорія перенапруги: III
• Ступінь захисту: IP40 лицьова панель / IP20 клеми
• Індикатор наявності напруги: зелений світлодіод
• Індикатор спрацювання реле: червоний світлодіод
• Максимальний переріз проводу, мм²: одножильний 1×2,5 або 2×1,5; багатожильний з наконечником 1×2,5
• Маса, г, не більше: 80
• Режим роботи: тривалий
• Гарантійний строк: 2 роки
• Відповідність стандартам: ДСТУ EN 60947-5-1, Технічний регламент низьковольтного електричного обладнання
• Тип монтажу: DIN-рейка

*16 А — при одиночному встановленні або при температурі не вище +40 °С; 8 А — в іншому випадку.
