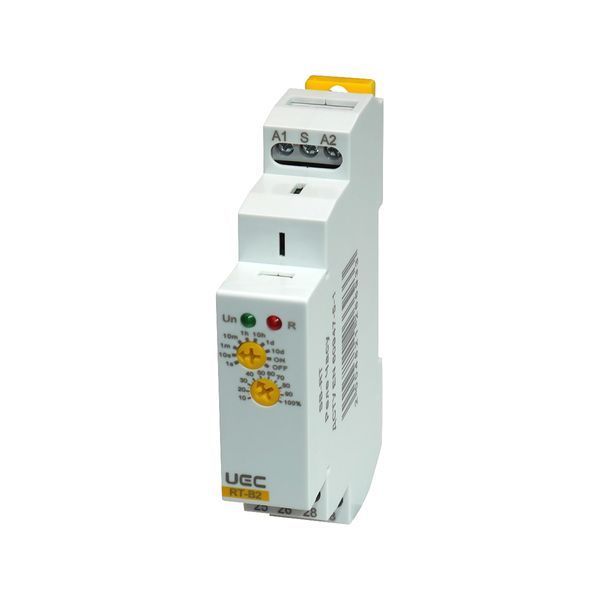

Реле часу RT 2 конт. 230В AС (затримка вимикання) UEC

Реле часу RT торгової марки UEC технічно підходить для автоматичного керування електрообладнанням (опалення, вентиляція, насоси) в однофазних мережах з витримкою часу від 0,1 с до 10 діб - наприклад для увімкнення вентилятора через задану затримку після запуску системи (затримка вмикання) або відключення насоса через встановлений інтервал після зняття живлення (затримка вимикання).

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Автоматизації промислових та побутових систем де потрібне увімкнення або вимкнення обладнання із заздалегідь заданою витримкою часу від 0,1 с до 10 діб (регульована витримка часу, 11 фіксованих діапазонів: 1 с; 10 с; 1 хв; 10 хв; 1 год; 10 год; 1 день; 10 днів; ВМИК; ВИМИК)
• Підключення в однофазних мережах де необхідне комутування навантаження з номінальним струмом до 16 А — наприклад двигуни насосів, нагрівальні елементи, освітлення (номінальна напруга контактної групи 250 AC / 24 DC, мінімальна комутована потужність 500 DC мВт)
• Монтажу в щитових шафах на DIN-рейку де потрібна компактна автоматика з індикацією стану (ступінь захисту IP40 лицьова панель / IP20 клеми, маса не більше 80 г, індикатори наявності напруги та спрацювання)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Стабільна робота в мережах з коливаннями напруги в діапазоні -15 % / +10 % від номінального значення, що дозволяє застосування в умовах нестабільного живлення (номінальна імпульсна витримувана напруга Uimp 4000 В, номінальна напруга ізоляції Ui 270 В)
• Точне відпрацювання заданої витримки часу з похибкою не більше 0,2 % та можливістю регулювання у межах встановленого часу від 10 до 100 % з кроком 10 % (час відгуку не більше 400 мс, час скидання не більше 200 мс)
• Тривала експлуатація в режимі постійного навантаження з механічною зносостійкістю не менше 1×10⁷ циклів та електричною зносостійкістю не менше 1×10⁶ циклів (строк служби 5 років, режим роботи — тривалий)

*Інформація базується на технічних характеристиках виробника TM UEC. Рекомендується консультація електрика.

Відмінності між позиціями серії RT

Серія RT включає шість типовиконань, що відрізняються напругою живлення, кількістю контактних груп та функцією затримки:

За напругою живлення:

• 230 В AC — реле для стандартних однофазних мереж змінного струму 230 В, 50-60 Гц. Споживана потужність: 5,2 ВА/Вт (1 контакт) або 4,9 ВА/Вт (2 контакти).
• 12-240 В AC/DC — реле для роботи як у мережах змінного, так і постійного струму в широкому діапазоні напруг 12-240 В. Це дозволяє використовувати ці модифікації в системах з акумуляторним живленням, промисловою автоматикою на 24 В DC або 110 В DC, а також у мережах зі змінною напругою. Споживана потужність: 1,6 ВА/0,9 Вт (1 контакт).

За кількістю контактних груп (SPDT):

• 1 контакт — одна перемикаюча контактна група (SPDT). Підходить для керування одним колом навантаження.
• 2 контакти — дві перемикаючі контактні групи (SPDT). Дозволяє одночасно керувати двома незалежними колами навантаження.

За функцією затримки:

• Затримка вмикання — реле вмикає контакти через задану витримку часу після подачі живлення.
• Затримка вимикання — реле вимикає контакти через задану витримку часу після зняття живлення.

Зведена таблиця позицій

Комплектація

• Реле часу RT
• Паспорт
• Заводська упаковка

Технічні характеристики

• Торгова марка: TM UEC
• Серія: RT (затримка вмикання та вимикання)
• Кількість фаз: 1
• Номінальна напруга Un, В (230 В AC-моделі): 230 AC
• Номінальна напруга Un, В (AC/DC-моделі): 12-240 AC/DC
• Кількість перемикаючих контактів SPDT: 1 або 2 (залежно від типовиконання)
• Діапазон частоти мережі живлення, Гц: 50-60
• Номінальна імпульсна витримувана напруга Uimp, В, не менше: 4000
• Номінальна напруга ізоляції Ui, В, не менше: 270
• Номінальна напруга контактної групи, В: 250 AC / 24 DC
• Мінімальна комутована потужність, мВт: 500 DC
• Номінальний струм контактних груп, А: 16 (8)* AC/DC
• Споживана потужність, ВА/Вт (1 контакт, 230 В AC), не більше: 5,2 AC
• Споживана потужність, ВА/Вт (2 контакти, 230 В AC), не більше: 4,9 AC
• Споживана потужність, ВА/Вт (AC/DC-моделі), не більше: 1,6 AC / 0,9 DC (1 конт.) або 1,6 AC / 1,2 DC (2 конт.)
• Умовний тепловий струм Ith, А, категорія застосування АС-1: 16
• Допуск напруги живлення: -15 %, +10 %
• Затримка часу спрацювання: 0,1 с ÷ 10 діб
• Похибка спрацювання реле, %, не більше: 0,2
• Положення регулятора часу затримки: 1 с; 10 с; 1 хв; 10 хв; 1 година; 10 годин; 1 день; 10 днів; ВМИК; ВИМИК
• Регулювання у межах встановленого часу затримки: 10-100 %, з кроком 10 %
• Час відгуку, мс, не більше: 400
• Час скидання, мс, не більше: 200
• Механічна зносостійкість, циклів, не менше: 1×10⁷
• Електрична зносостійкість, циклів, не менше: 1×10⁶
• Індикатор наявності напруги: зелений світлодіод
• Індикатор спрацювання реле: червоний світлодіод
• Максимальний переріз проводу, мм²: одножильний 1×2,5 або 2×1,5; багатожильний з наконечником 1×2,5
• Витримуваний момент затягування гвинта виводу за допомогою викрутки, Н×м: 1,2
• Температурний коефіцієнт при 20 °С: 0,05 % / °С
• Категорія перенапруги: III
• Ступінь захисту: IP40 лицьова панель / IP20 клеми
• Маса, г, не більше: 80
• Режим роботи: тривалий
• Ремонтопридатність: неремонтопридатні
• Строк служби, років: 5
• Гарантійний строк: 2 роки
• Відповідність стандартам: ДСТУ EN 60947-5-1, Технічний регламент низьковольтного електричного обладнання
• Тип монтажу: DIN-рейка

*16 А — при одиночному встановленні або при температурі не вище +40 °С; 8 А — в іншому випадку.
