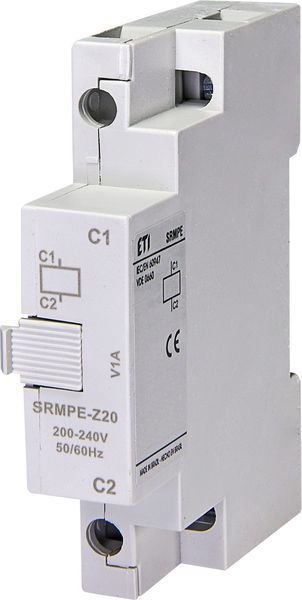

Незалежний розчіплювач SRMPE-Z20

Аксесуари ETI для автоматичних вимикачів захисту двигуна MPE 25 технічно підходять для сигналізації та віддаленого вимкнення, монтажу в щиті IP55 і на дверцятах шафи - наприклад блок контактів ACBFE-11 з номінальним струмом 2 А при 24 В (AC-15).

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Дистанційної сигналізації спрацьовування автоматичного вимикача, вмикання резервного живлення або контрольного кола (блоки контактів ACBSE-11: 1н.в.+1н.з, ACBSE-20: 2н.в., фронтальний ACBFE-11: 1н.в.+1н.з; допоміжний запобіжник gG/gL 10 А)
• Визначення причини спрацьовування - перевантаження чи коротке замикання (аварійний блок контактів TSBE, 2x(1н.в.+1н.з), встановлення з лівого боку)
• Віддаленого вимкнення подачею імпульсу напруги від 200 до 240 В AC (незалежний розчіплювач SRMPE-Z20, встановлення з правого боку MPE 25)
• Вимкнення та блокування вмикання при зникненні напруги в мережі (розчіплювачі мінімальної напруги URMPE-N на 230-240 В AC та URMPE-U на 400-415 В AC)
• Встановлення MPE 25 в окремому корпусі зовнішнього монтажу, де потрібні клеми PE і N та блокування у вимкненому стані трьома замками (щитки IP55 з поворотною рукояткою, ввід провідників через сальники знизу або зверху)
• Керування вимикачем через дверцята шафи (поворотні рукоятки IP 55 з подовжуючим штифтом 130-155 мм або 330-355 мм, товщина металу дверцят від 1 до 3,5 мм, поворот рукоятки на 90°)
• Світлової індикації (сигнальні лампи PLE 230 на 210...230 В та PLE 400 на 400...560 В)
• Електричного та механічного з'єднання MPE 25 із силовими контакторами CE і CEM для дистанційного керування (з'єднувальні модулі ECC MPE 07 та ECC MPE 25)

Як обрати потрібну модель?

На основі технічних характеристик:

• Сигналізація зі зміною стану збоку → блок контактів ACBSE-11 (1н.в.+1н.з) або ACBSE-20 (2н.в.); з фронтальної сторони → ACBFE-11 (1н.в.+1н.з). Блок ACBSE може бути змонтований разом із блоком ACBFE
• Різна сигналізація при перевантаженні та при короткому замиканні → аварійний блок контактів TSBE
• Віддалене вимкнення імпульсом 200-240 В AC → незалежний розчіплювач SRMPE-Z20
• Вимкнення при зникненні напруги → URMPE-N (230-240 В AC) або URMPE-U (400-415 В AC)
• Корпус для MPE 25 з поворотною рукояткою → щиток MPE E55 G (чорно-сірий) або MPE E55G-E (червоно-жовтий) під MPE 25 + ACBFE11 + ACBSE11 або ACBSE20; щиток MLP E55 G або MLP E55G-E під MPE 25 + URMPE або SRMPE + ACBFE11 + ACBSE11 або ACBSE20
• Рукоятка на дверцята шафи → RM MPE 130 / RM MPE 130E (штифт 130-155 мм) або RM MPE 330 / RM MPE 330E (штифт 330-355 мм); рукоятка безпосередньо на дверцята → FME E55 (чорно-сірий) або FME E55-E (червоно-жовтий)
• Сигнальна лампа → за напругою: PLE 230 (210...230 В) або PLE 400 (400...560 В); за кольором: червоний, зелений (G) або білий (W)
• З'єднання з контактором → ECC MPE 07 для контакторів CE07 або ECC MPE 25 для контакторів CEM9...25 (лише для контакторів з котушками змінного струму)
• Сумісність → усі аксесуари призначені для автоматичних вимикачів MPE 25; розчіплювачі (SRMPE, URMPE) встановлюються з правого боку, блоки контактів ACBSE і TSBE - з лівого
• Захист кіл блоків контактів → потрібен допоміжний запобіжник gG/gL на 10 А

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Комутація допоміжних кіл змінного струму категорії AC-15: блок ACBSE - 6 А при 24 В, 4 А при 230 В, 3 А при 380-415 В, 2 А при 440-500 В; блок ACBFE - 2 А при 24 В, 0,5 А при 230 В (номінальна напруга 690 В для ACBSE і 230 В для ACBFE)
• Комутація допоміжних кіл постійного струму категорії DC-13: блок ACBSE - 2 А при 24 В, 0,5 А при 60 В, 0,5 А при 110 В, 0,25 А при 220 В; блок ACBFE - 1 А при 24 В, 0,15 А при 60 В (номінальна імпульсна напруга 6 кВ)
• Монтаж у шафах із ступенем захисту IP55 (щитки та поворотні рукоятки), з блокуванням у положенні OFF трьома замками
• Підключення провідників до блоків контактів перерізом 1x(0,5-2,5 мм2) або 2x(0,5-2,5 мм2)

Інформація базується на технічних характеристиках виробника ETI. Рекомендується консультація електрика.

Комплектація

• Аксесуари для автоматів захисту двигуна MPE (відповідно до обраного виконання)
• Заводська упаковка

Технічні характеристики

• Торгова марка: ETI
• Призначення: аксесуари для автоматичних вимикачів захисту двигуна MPE 25 - сигналізація, віддалене вимкнення, монтаж у корпусі та на дверцятах шафи, з'єднання з контакторами
• Сумісність: автоматичні вимикачі захисту двигуна MPE 25
• Блоки контактів збоку: ACBSE-11 (1н.в.+1н.з), ACBSE-20 (2н.в.)
• Блок контактів фронтальний: ACBFE-11 (1н.в.+1н.з)
• Аварійний блок контактів: TSBE, 2x(1н.в.+1н.з)
• Незалежний розчіплювач: SRMPE-Z20, імпульс 200-240 В AC, встановлення з правого боку
• Розчіплювачі мінімальної напруги: URMPE-N 230-240 В AC; URMPE-U 400-415 В AC; встановлення з правого боку
• Щитки навісного монтажу IP55 з поворотною рукояткою: MPE E55 G, MPE E55G-E (MPE 25 + ACBFE11 + ACBSE11 або ACBSE20); MLP E55 G, MLP E55G-E (MPE 25 + URMPE або SRMPE + ACBFE11 + ACBSE11 або ACBSE20)
• Щитки: клеми PE і N, блокування у вимкненому стані трьома замками одночасно, ввід провідників через сальники знизу або зверху
• Рукоятки для монтажу на дверцята шафи (IP 55): RM MPE 130, RM MPE 130E - подовжуючий штифт 130-155 мм; RM MPE 330, RM MPE 330E - 330-355 мм; штифт можна вкоротити, мінімальна довжина штифта 80 мм
• Рукоятки для монтажу безпосередньо на дверцята шафи (IP 55): FME E55 (чорно-сірий), FME E55-E (червоно-жовтий)
• Рукоятки: товщина металу дверцят від 1 до 3,5 мм, блокування в положенні OFF трьома замками, поворот на 90°, можливість відкривання дверцят шафи в положенні ON
• Колір рукояток і щитків: чорно-сірий (G), червоно-жовтий (E)
• Сигнальні лампи: PLE 230, PLE 230G, PLE 230W - 210...230 В; PLE 400, PLE 400G, PLE 400W - 400...560 В
• Колір сигнальних ламп: червоний (PLE 230, PLE 400), зелений (PLE 230G, PLE 400G), білий (PLE 230W, PLE 400W)
• Пломбувальна панель регулювання теплового захисту: SC MPE
• Кронштейн для кріплення MPE 25 на монтажну панель: PL MPE
• З'єднувальні модулі: ECC MPE 07 (для контакторів CE07), ECC MPE 25 (для контакторів CEM9...25, тільки з котушками змінного струму)
• Нейтральна клема: NL-MPEE
• Номінальна напруга блоків контактів UN: 690 В для ACBSE, 230 В для ACBFE
• Номінальна імпульсна напруга блоків контактів: 6 кВ
• Переріз провідників блоків контактів: 1x(0,5-2,5 мм2) або 2x(0,5-2,5 мм2)
• Допоміжний запобіжник gG/gL: 10 А
• Навантаження AC-15 (ACBSE / ACBFE): 24 В - 6 А / 2 А; 230 В - 4 А / 0,5 А; 380-415 В - 3 А / -; 440-500 В - 2 А / -
• Навантаження DC-13 (ACBSE / ACBFE): 24 В - 2 А / 1 А; 60 В - 0,5 А / 0,15 А; 110 В - 0,5 А / -; 220 В - 0,25 А / -
• Ступінь захисту щитків і рукояток: IP 55
