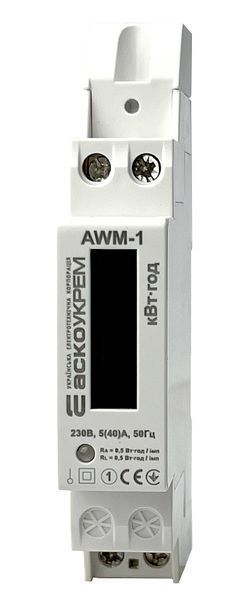

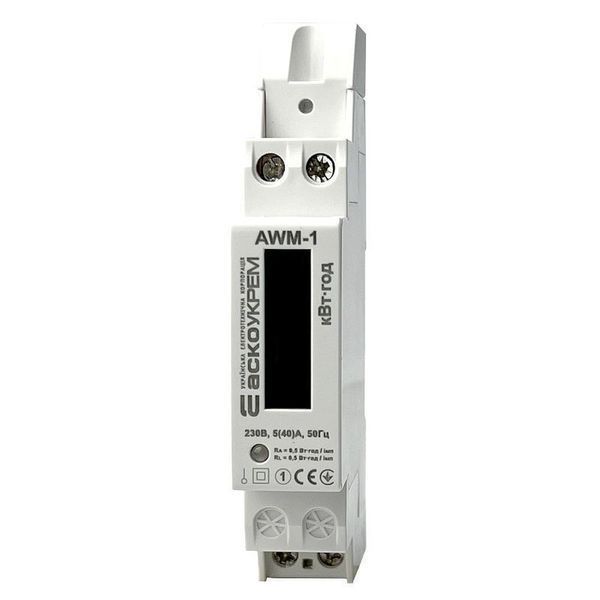

Лічильник електроенергії модульний 1ф 40А AWM-1

Лічильник електроенергії модульний однофазний 40А AWM-1 технічно підходить для некомерційного підрахунку електроенергії у кВт·год з максимальним номінальним струмом 40 А та діапазоном робочої напруги 100-300 В - наприклад для обліку споживання квартири площею до 80 м² де одночасно працюють побутові прилади загальною потужністю до 9 кВт (базовий струм 5 А, максимальний 40 А, витримує перевантаження 960 А протягом 0,01 с) або для моніторингу енергоспоживання торгової точки у торговому центрі через дистанційне зчитування даних (РК-дисплей з частотою оновлення 2000 імпульсів на кВт·год, комунікація Modbus RTU).

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Некомерційного обліку електроенергії у квартирах, приватних будинках, офісах де потрібен компактний лічильник на DIN-рейку з можливістю дистанційного зчитування показань (формфактор 1 модуль 18 мм, РК-дисплей відображає 6+1 символів через крапку, комунікація Modbus RTU для інтеграції у систему моніторингу)
• Моніторингу енергоспоживання окремих ліній живлення у розподільчих щитах комерційних об'єктів де важлива точність обліку та захист від перевантажень (клас точності 1%, витримує перевантаження 960 А протягом 0,01 с, діапазон робочого струму 0,25-30 А)
• Контролю споживання електроенергії у складських приміщеннях та виробничих цехах де потрібна надійність роботи при коливаннях напруги від 100 В до 300 В (власна споживана потужність ≤2 Вт, тривалість збереження даних після відключення живлення ≥20 років, наявність захисних кришок на клемах)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Вимірювання споживання електроенергії з точністю 1% у широкому діапазоні струмів від 0,25 А до 30 А що дозволяє коректний облік як при мінімальному так і при максимальному навантаженні (базовий струм 5 А, максимальний номінальний струм 40 А, діапазон робочого струму 0,25-30 А)
• Робота при значних коливаннях напруги від 100 В до 300 В та частоти 50-60 Гц ±10% що забезпечує стабільний облік у мережах з нестабільними параметрами (номінальна робоча напруга AC 230 В, діапазон 100-300 В, робоча частота 50-60 Гц ±10%)
• Дистанційне зчитування показань та інтеграція у системи диспетчеризації через імпульсний вихід та протокол Modbus RTU що дозволяє автоматизувати облік без ручного знімання показань (частота імпульсів 2000 на кВт·год, червоний світлодіод для візуального контролю, зелений світлодіод індикації живлення)

*Інформація базується на технічних характеристиках виробника. Рекомендується консультація електрика.

Комплектація

• Лічильник електроенергії модульний однофазний 40А AWM-1
• Захисні кришки на клеми
• Інструкція
• Заводська упаковка

Технічні характеристики

• Модель: AWM-1
• Тип: лічильник електроенергії модульний однофазний
• Призначення: некомерційний підрахунок електроенергії у кВт·год
• Номінальна робоча напруга Uₑ, В: AC 230
• Діапазон робочої напруги, В: ~ 100...300
• Діапазон робочої частоти, Гц: 50-60 ± 10%
• Кількість та тип полюсів: 1P+N
• Базовий струм Iᵦ, А: 5
• Максимальний номінальний струм Iₘₐₓ, А: 40
• Діапазон робочого струму, А: 0,25-30
• Витримуване перевантаження по струму: 960 А протягом 0,01 с
• Власна споживана потужність, Вт: ≤2
• Частота спалахів випробувального виходу (червоний світлодіод), імп/кВт·год: 2000 імпульсів на кВт·год (0,5 Вт·год / імп)
• Частота імпульсів (контакти 20 та 21) (RA), імп/кВт·год: 2000 імпульсів на кВт·год (0,5 Вт·год / імп)
• Індикатор живлення (зелений світлодіод): лічильник підключено та працює нормально
• Індикатор споживання (червоний світлодіод): блимає під навантаженням
• Відображення даних на РК-дисплеї в кВт·год: xxxxxx.x (6+1 символів через крапку)
• Тривалість збереження даних після відключення живлення: ≥ 20 років
• Клас точності, %: 1
• Комунікація: Modbus RTU
• Формфактор: 1 модуль (18 мм)
• Тип монтажу: на DIN-рейку

Особливості

• Реєстратором слугує РК дисплей, що відображає 6 + 1 через крапку символів даних про електроенергію у кВт·год
• Наявність на передній панелі світлодіоду зеленого та червоного кольору, який сигналізує про стан та режим роботи лічильника
• Наявність у комплекті захисних кришок на клеми для можливості опломбування контактів колодки
• Застосовується для некомерційного обліку
• Формфактор: 1 модуль (18 мм)
• Корпус з полікарбонату (PC), не підтримує горіння
• Яскраві матеріали шин: вбудована фазна шина L – мідь, вбудована транзитна нульова шина N – луджена мідь
• Надійність вбудованого мікроконтролера для обробки сигналів та зберігання даних
• Надійність обліку споживої електроенергії через здатність зберігати покажання в внутрішній пам'яті навіть у випадку або живлення
• Оснащений імпульсним виходом для дистанційного зчитування та тестування точності вимірної електроенергії
• Комунікація з іншими пристроями зчитування даних здійснюється по протоколу Modbus RTU

Переваги

• Корпус з полікарбонату (PC), не підтримує горіння
• Яскраві матеріали шин: вбудована фазна шина L – мідь, вбудована транзитна нульова шина N – луджена мідь
• Надійність вбудованого мікроконтролера для обробки сигналів та зберігання даних
• Надійність обліку споживої електроенергії через здатність зберігати покажання в внутрішній пам'яті навіть у випадку або живлення
• Оснащений імпульсним виходом для дистанційного зчитування та тестування точності вимірної електроенергії
• Комунікація з іншими пристроями зчитування даних здійснюється по протоколу Modbus RTU

Конструкція

Лічильник має наступні конструктивні елементи:

• Місце для опломбування (верхнє та нижнє)
• РК-дисплей для відображення показань електроенергії
• LED індикатор (зелений світлодіод - живлення, червоний світлодіод - споживання)
• Захисна кришка для опломбування клемних колодок
• Клемні колодки для підключення проводів
• Корпус з полікарбонату з вбудованими шинами (L - мідь, N - луджена мідь)
