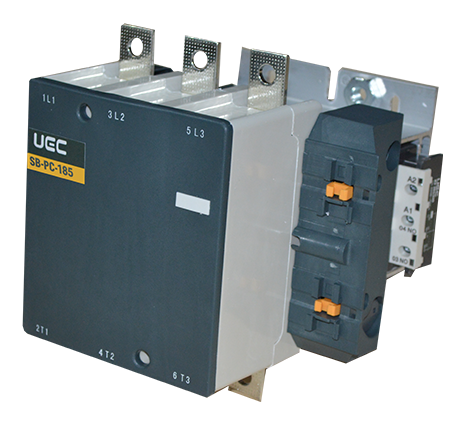

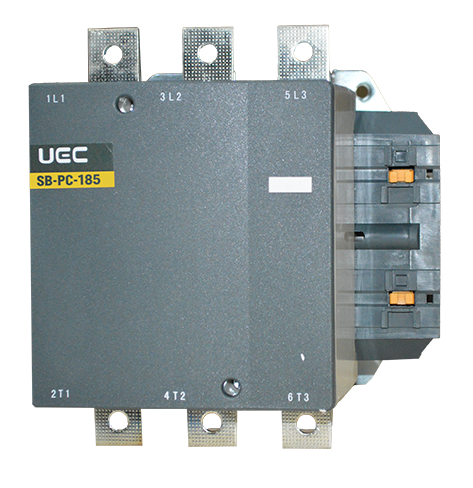

Контактор SB-PC-185 185А 380В/АС3 UEC

Контактор електромагнітний серії SB-PC 185А (аналог КТИ 5185) технічно підходить для пуску та зупинки трифазних асинхронних двигунів у мережі до 660 В — наприклад для запуску насосного агрегату потужністю до 450 кВт (номінальний струм від 115 до 630 А, категорія АС-3).

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Керування трифазними асинхронними електродвигунами на виробництві де потрібна комутація в мережі 230–660 В частоти 50 Гц (категорія застосування АС-1, АС-3, номінальна напруга ізоляції 690 В)
• Повторно-короткочасного режиму роботи у схемах автоматизації де потрібний великий ресурс комутацій (до 120 циклів на годину, термін служби 10 років)
• Монтажу в розподільних щитах та пультах керування де потрібна стійкість до струмів короткого замикання (макс. короткочасне навантаження t ≤ 1с: від 900 до 5040 А залежно від моделі)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Комутація потужностей від 30 до 450 кВт (660 В) залежно від обраної моделі серії з номінальним струмом 115–630 А (категорія АС-3, Un ≤ 400 В)
• Захист від надструмів через запобіжник gG у діапазоні 200–1000 А та імпульсна стійкість до 8 кВ (Uimp)
• Ремонтопридатна конструкція що дозволяє замінити котушку керування без заміни всього контактора (ремонтопридатність: можлива заміна котушки керування)

*Гарантія виробника ТМ UEC: 5 років. Інформація базується на технічних характеристиках виробника. Рекомендується консультація кваліфікованого електрика для визначення відповідності параметрів вашій електричній системі.

Комплектація

• Контактор електромагнітний серії SB-PC
• Паспорт / технічна документація
• Заводська упаковка

Технічні характеристики

• Серія: SB-PC
• Торгова марка: UEC
• Гарантія: 5 років
• Термін служби: 10 років
• Призначення: керування трифазними асинхронними електродвигунами та електроустановками
• Доступні моделі за струмом: 115 / 150 / 185 / 225 / 265 / 330 / 400 / 500 / 630 А
• Номінальна робоча напруга Ue: 230; 400; 660 В
• Номінальна напруга ізоляції Ui: 690 В
• Номінальна імпульсна напруга Uimp: 8 кВ
• Категорія застосування: АС-1, АС-3
• Умовний тепловий струм Ith (АС-1): 200–850 А
• Потужність комутації по АС-3 (400 В): 55–335 кВт
• Макс. короткочасне навантаження (t ≤ 1с): 900–5040 А
• Умовний струм КЗ Iq: 5000–18 000 А
• Захист від надструмів gG: 200–1000 А
• Повторно-короткочасний режим: 120 циклів/год
• Переріз провідника: 95–240 мм² (з наконечником)
• Ступінь захисту: IP00 (ДСТУ EN 60529)
• Кліматичне виконання: ПХЛЗ (ДСТУ 8216:2015)
• Ремонтопридатність: можлива заміна котушки керування
