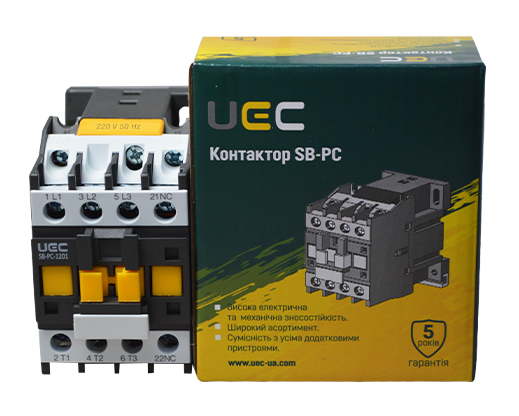

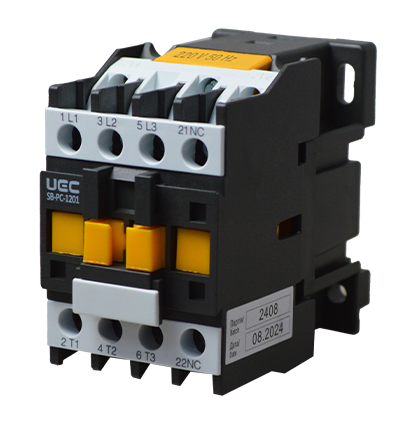

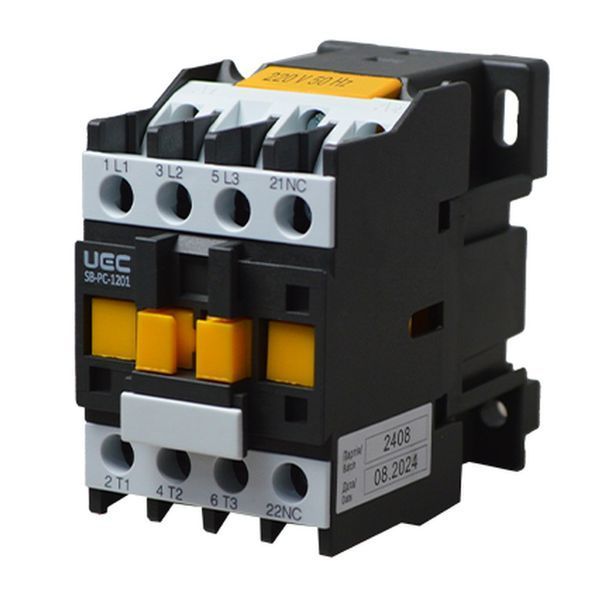

Контактор SB-РC-012 12А (аналог КМИ 11210, КМИ 11211) технічно підходить для пуску та зупинки трифазного асинхронного двигуна потужністю до 4 кВт (230В) / 7,5 кВт (400В) — наприклад для керування насосом або вентилятором на виробництві (номінальний струм АС-3: 9А, Un≤400В).
Для яких ситуацій технічно підходить?
На основі технічних характеристик товар може використовуватись для:
- Пуску, зупинки та реверсування трифазних асинхронних електродвигунів з короткозамкнутим ротором у схемах керування електроприводами (номінальний струм АС-3: від 9А до 95А залежно від моделі)
- Комутації кіл освітлення, нагрівальних кіл та трифазних конденсаторних батарей там, де потрібне дистанційне керування навантаженням (робоча напруга Ue: 230; 400; 660 В, частота 50 Гц)
- Керування первинними обмотками трифазних низьковольтних трансформаторів у промислових та комерційних електроустановках (номінальна напруга ізоляції Ui: 660 В / 1000 В залежно від моделі)
Які технічні параметри це забезпечують?
Технічні параметри товару дозволяють його використання у таких ситуаціях:
- Комутація навантажень у категорії АС-3 з номінальним робочим струмом від 9А до 95А що охоплює двигуни потужністю від 4 кВт до 45 кВт (400В) залежно від обраної моделі серії
- Захист від надструмів у поєднанні з запобіжником gG від 10А до 100А відповідно до моделі (максимальне короткочасне навантаження Icw ≤1с: від 162А до 1710А)
- Гнучке підключення провідників перерізом від 1,0 мм² до 35 мм² (гнучкий кабель) та від 1,5 мм² до 50 мм² (жорсткий кабель) залежно від моделі, монтаж на DIN-рейку або гвинтами
*Інформація базується на технічних характеристиках виробника. Рекомендується консультація електрика.
Варіанти напруги котушки керування
24 В / 36 В / 110 В / 220–230 В / 380–400 В
Технічні характеристики
- Серія: SB-PC
- Призначення: керування трифазними асинхронними електродвигунами з короткозамкнутим ротором, комутація кіл освітлення, нагрівальних кіл, конденсаторних батарей та трансформаторів
- Номінальний робочий струм Ie АС-3 (Un≤400В), А: 9–95
- Номінальна потужність АС-3 при 230В, кВт: 2,2–25
- Номінальна потужність АС-3 при 400В, кВт: 4–45
- Номінальна потужність АС-3 при 660В, кВт: 5,5–45
- Номінальна робоча напруга змінного струму Ue, В: 230; 400; 660
- Частота, Гц: 50
- Номінальна напруга ізоляції Ui, В: 660–1000
- Номінальна імпульсна напруга Uimp, кВ: 6–8
- Умовний тепловий струм Ith (t˂40°) АС-1, А: 20–125
- Максимальне короткочасне навантаження Icw (t≤1с), А: 162–1710
- Номінальний умовний струм короткого замикання, А: 1000–5000
- Захист від надструмів — запобіжник gG, А: 10–100
- Напруга котушки керування: 24 В / 36 В / 110 В / 220–230 В / 380–400 В
- Переріз гнучкого кабелю без наконечника, мм²: 1,0–35
- Переріз жорсткого кабелю без наконечника, мм²: 1,5–50
- Ступінь захисту оболонки: IP20 (ДСТУ EN 60529)
- Кліматичне виконання та категорія розміщення: ПХЛ4 (ДСТУ 8216:2015)
- Монтаж: на DIN-рейку або гвинтами
- Гарантія: 5 років від офіційного партнера UEC
