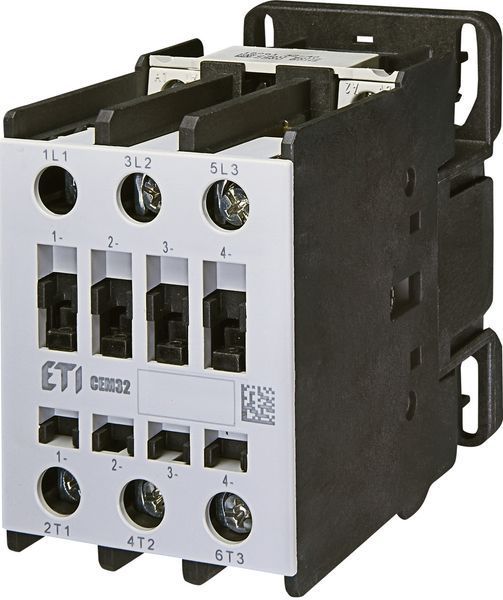

Контактор CEM 32.01 110V AC

Силові контактори CEM технічно підходять для вмикання і вимикання трифазних кіл і керування електродвигунами з номінальним струмом AC3 від 9 до 250 А - наприклад, двигуна 4 кВт при 400 В (CEM 9, струм AC3 9 А).

Для яких ситуацій технічно підходить?

На основі технічних характеристик серія може використовуватись для:

• Керування трифазними електродвигунами, наприклад насосом, вентилятором або компресором (3 силових полюси, номінальний струм AC3 від 9 А до 250 А, потужність AC3 при 400 В: 4 кВт для CEM 9, 5,5 кВт для CEM 12, 7,5 кВт для CEM 18, 11 кВт для CEM 25, 15 кВт для CEM 32, 22 кВт для CEM 50, 30 кВт для CEM 65)
• Комутації навантажень категорії AC1 (номінальний струм AC1 від 25 А для CEM 9 до 350 А для CEM 250)
• Схем керування з різною напругою котушки (котушка змінного струму 24, 42, 48, 110, 230 або 400 В, 50/60 Гц)
• Кіл з робочою напругою до 690 В (CEM 9 - CEM 40) і до 1000 В (CEM 50 - CEM 250)
• Схем із сигналізацією або блокуванням за станом контактора (допоміжні контакти 1 NO, 1 NC, 1 NO + 1 NC або 2 NO + 2 NC залежно від виконання)

Як обрати потрібну модель?

На основі технічних характеристик:

• Струм двигуна або навантаження → типорозмір за номінальним струмом: CEM 9 (AC3 9 А), CEM 12 (12 А), CEM 18 (18 А), CEM 25 (25 А), CEM 32 (32 А), CEM 40 (40 А), CEM 50 (50 А), CEM 65 (65 А), CEM 80 (80 А), CEM 95 (95 А), CEM 105 (105 А), CEM 112 (112 А), CEM 180 (180 А), CEM 250 (250 А)
• Напруга кола керування → виконання з котушкою 24, 42, 48, 110, 230 або 400 В змінного струму (набір напруг залежить від типорозміру)
• Допоміжні контакти не потрібні → виконання .00; потрібен 1 NO → .10; 1 NC → .01; 1 NO + 1 NC → .11; 2 NO + 2 NC → CEM 112, 180, 250 (виконання .22)
• Потрібен захист двигуна від перевантаження → контактор власного захисту від перевантаження не має; захист здійснюється тепловим реле, яке підключається окремо за допомогою сполучних шин
• Потрібні додаткові функції (бокові або фронтальні блоки контактів, механічне блокування, RC-фільтри, клемні затискачі) → аксесуари до контакторів CEM підбираються за типорозміром, окремо від контактора

Які технічні параметри це забезпечують?

Технічні параметри серії дозволяють її використання у таких ситуаціях:

• Комутація силового кола за сигналом керування (3 силових полюси, номінальний струм AC1 25 - 350 А, AC3 9 - 250 А)
• Керування двигунами різної потужності при 400 В (потужність AC3 від 4 кВт для CEM 9 до 30 кВт для CEM 65 за каталогом)
• Робота в колах 690 В і 1000 В змінного струму (робоча напруга 690 В для CEM 9 - CEM 40, 1000 В для CEM 50 - CEM 250)
• Живлення котушки від мережі керування різної напруги (24 - 400 В AC, 50/60 Гц; діапазон напруги керування для CEM 112 - CEM 250: (0,85 - 1,1) x Un)

Інформація базується на технічних характеристиках виробника ETI. Рекомендується консультація електрика.

Комплектація

• Силовий контактор CEM
• Заводська упаковка

Технічні характеристики

• Торгова марка: ETI
• Призначення: вмикання і вимикання силових кіл змінного струму, керування електродвигунами
• Серія: ETICON CEM
• Кількість силових полюсів: 3
• Типорозміри: CEM 9, 12, 18, 25, 32, 40, 50, 65, 80, 95, 105, 112, 180, 250
• Номінальний струм AC1 (A): CEM 9 - 25; CEM 12 - 25; CEM 18 - 32; CEM 25 - 45; CEM 32 - 60; CEM 40 - 60; CEM 50 - 80; CEM 65 - 110; CEM 80 - 110; CEM 95 - 140; CEM 105 - 140; CEM 112 - 180; CEM 180 - 225; CEM 250 - 350
• Номінальний струм AC3 при 400 В (A): CEM 9 - 9; CEM 12 - 12; CEM 18 - 18; CEM 25 - 25; CEM 32 - 32; CEM 40 - 40; CEM 50 - 50; CEM 65 - 65; CEM 80 - 80; CEM 95 - 95; CEM 105 - 105; CEM 112 - 112; CEM 180 - 180; CEM 250 - 250
• Номінальна потужність AC3 при 400 В (кВт): CEM 9 - 4; CEM 12 - 5,5; CEM 18 - 7,5; CEM 25 - 11; CEM 32 - 15; CEM 50 - 22; CEM 65 - 30
• Номінальна робоча напруга: 690 В AC (CEM 9 - CEM 40); 1000 В AC (CEM 50 - CEM 250)
• Номінальна напруга керування котушки Uc: 24, 42, 48, 110, 230, 400 В AC (50/60 Гц), набір напруг залежить від типорозміру
• Допоміжні контакти: виконання .00 - без допоміжних; .10 - 1 NO; .01 - 1 NC; .11 - 1 NO + 1 NC; .22 - 2 NO + 2 NC (CEM 112, 180, 250)
• Діапазон напруги керування (CEM 112 - CEM 250): (0,85 - 1,1) x Un
• Захист від перевантаження: тепловим реле, що підключається окремо
• Гарантія: 1 рік
