Кнопка аварійного відключення NAT

Аксесуари для автоматів захисту двигуна MS технічно підходять для розширення можливостей автомата MS 25 бічними блоками контактів, розчіплювачами, сигнальними лампами та щитами - наприклад блок-контакт PS 11 (NO+NC) для дистанційної сигналізації стану або щит O-IP55 для монтажу автомата.

Для яких ситуацій технічно підходить?

На основі технічних характеристик аксесуари можуть використовуватись для:

• Дистанційної сигналізації стану контактної групи автомата захисту двигуна, наприклад передачі стану в схему керування (блоки контактів PS 10 (NO), PS 01 (NC), PS 11 (NO+NC), PS 20 (2xNO), номінальний струм Ith 6 А)
• Увімкнення резервного живлення або контрольного кола за станом автомата (блок контактів PS, номінальна напруга 500 В)
• Дистанційного вимкнення автомата, наприклад кнопкою з пульта керування (незалежний розчіплювач A 230, напруга 220-240 В 50/60 Гц)
• Вимкнення автомата та блокування його увімкнення при зниженні або пропаданні напруги в мережі (розчіплювач мінімальної напруги U 230, 220-240 В 50/60 Гц)
• Аварійного вимкнення двигуна кнопкою (кнопка аварійного вимкнення NAT)
• Блокування увімкнення автомата, наприклад на час обслуговування обладнання (блокування увімкнення Z)
• Візуальної індикації стану кола на панелі (сигнальні лампи SS B біла, SS R червона, SS Z зелена, 400 В)
• Установки автомата в окремий корпус: навісний щит O або вбудований щит CP зі ступенем захисту IP41 або IP55, наприклад для монтажу в приміщенні з пилом (щити O-IP41, O-IP55, CP-IP41, CP-IP55)

Як обрати потрібну модель?

На основі технічних характеристик:

• Автомат захисту двигуна MS 25 / MST25 → усі аксесуари цієї серії
• Потрібен бічний блок контактів → PS 10 (NO), PS 01 (NC), PS 11 (NO+NC) або PS 20 (2xNO); блок встановлюється збоку, для монтажу потрібно зняти кришку автомата
• Потрібне дистанційне вимкнення → незалежний розчіплювач A 230; він встановлюється всередині автомата
• Потрібне вимкнення при пропаданні напруги → розчіплювач мінімальної напруги U 230; він встановлюється всередині автомата
• Корпус для навісного монтажу → щит O-IP41 або O-IP55; для вбудованого монтажу → щит CP-IP41 або CP-IP55
• Ступінь захисту IP41 → стандартні умови; IP55 → щит з вищим захистом
• Колір сигнальної лампи → SS B (білий), SS R (червоний), SS Z (зелений)

Які технічні параметри це забезпечують?

Технічні параметри аксесуарів дозволяють їх використання у таких ситуаціях:

• Блоки контактів PS розраховані на номінальний струм Ith 6 А та напругу ізоляції 500 В, що дозволяє використання у колах керування (струм комутації AC-15: 3,5 А при 230 В, 2 А при 400 В, 1,5 А при 500 В)
• Розчіплювачі A 230 та U 230 працюють від напруги 220-240 В 50/60 Гц і мають механічний та електричний ресурс 100 000 циклів (рівень шуму не більше 35 дБ)
• Щити O та CP комплектуються шиною нейтралі (N) і мають ступінь захисту IP41 або IP55

Інформація базується на технічних характеристиках виробника ETI. Рекомендується консультація електрика.

Комплектація

• Аксесуар для автомата захисту двигуна MS (за обраною моделлю)
• Заводська упаковка

Технічні характеристики

• Торгова марка: ETI
• Призначення: аксесуари для автоматичних вимикачів захисту двигунів MS 25: бічні блоки контактів, внутрішні розчіплювачі, кнопка аварійного вимкнення, блокування увімкнення, сигнальні лампи, щити
• Група каталогу: Аксесуари MS
• Сумісність: MS 25, MST25
• Блоки контактів PS: PS 10 (NO), PS 01 (NC), PS 11 (NO+NC), PS 20 (2xNO)
• Номінальна напруга Un / напруга ізоляції Ui блоків PS: 500 В
• Номінальний струм Ith блоків PS: 6 А
• Номінальний струм комутації блоків PS AC-15 (230 В / 400 В / 500 В): 3,5 А / 2 А / 1,5 А
• Переріз провідників блоків PS: 0,75...2,5 мм²; довжина зняття ізоляції 8 мм
• Механічний ресурс блоків PS: 100 000 циклів
• Гвинт блоків PS: M3.5 (PZ1), зусилля затягування 1 Н·м
• Незалежний розчіплювач A 230: номінальна напруга 220...240 В 50/60 Гц, монтаж внутрішній
• Розчіплювач мінімальної напруги U 230: номінальна напруга 220...240 В 50/60 Гц, монтаж внутрішній
• Напруга спрацьовування A 230 / U 230: не більше 0,85 x Uc; напруга відпускання: (0,7...0,35) x Uc
• Споживана потужність при увімкненні / утриманні: 7,5 / 4,3 (ВА/Вт) і 3,8 / 1,3 (ВА/Вт)
• Рівень шуму розчіплювачів: не більше 35 дБ
• Механічний та електричний ресурс розчіплювачів: 100 000 циклів

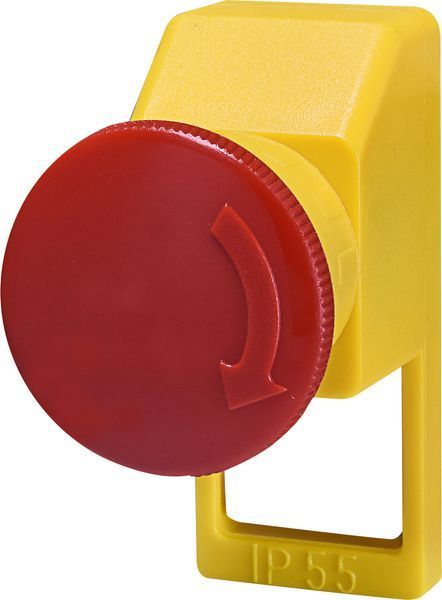

• Кнопка аварійного вимкнення NAT
• Блокування увімкнення Z
• Сигнальні лампи SS: біла (SS B), червона (SS R), зелена (SS Z), 400 В
• Щити навісного монтажу O-IP41 та O-IP55, щити вбудованого монтажу CP-IP41 та CP-IP55: ступінь захисту IP41 або IP55, шина нейтралі (N) у комплекті
