Клеми для електричного та механічного з'єднання мідних/алюмінієвих провідників серії KBV технічно підходять для монтажу електричних з'єднань у розподільчих щитах з номінальним струмом від 63 А до 425 А в залежності від моделі - наприклад для підключення вводного кабелю 3×50 мм² Cu до автоматичного вимикача 160 А у щитовій (модель KBV-50 Cu з номінальним струмом 160 А) або для з'єднання алюмінієвого кабелю 3×95 мм² Al з шиною розподільчого пристрою (модель KBV-95 Al з номінальним струмом 220 А).
Для яких ситуацій технічно підходить?
На основі технічних характеристик товар може використовуватись для:
- Монтажу вводних кабелів у розподільчих щитах житлових та комерційних об'єктів де потрібне надійне з'єднання мідних або алюмінієвих проводів великих перерізів від 1,5 мм² до 240 мм² (діапазон номінальних поперечних перерізів Cu 1,5-240 мм², Al 2,5-240 мм², компактні розміри клем)
- З'єднання проводів у трансформаторних підстанціях та електричних розподільчих пристроях де важлива висока механічна міцність контакту при великих струмових навантаженнях (номінальний струм від 63 А до 425 А, гвинтові затискачі під шестигранник забезпечують надійне та швидке під'єднання)
- Підключення кабелів до шин та обладнання в умовах обмеженого простору де потрібні компактні клеми з можливістю кольорового маркування (3 кольори: сірий, синій, жовто-зелений для ідентифікації фази, нейтралі, заземлення)
Які технічні параметри це забезпечують?
Технічні параметри товару дозволяють його використання у таких ситуаціях:
- Широкий діапазон перерізів від 1,5 мм² до 240 мм² для мідних проводів та від 2,5 мм² до 240 мм² для алюмінієвих що дозволяє використання як для силових так і для розподільчих кіл різної потужності (моделі KBV-16 до KBV-240 з різними діапазонами перерізів)
- Номінальний струм від 63 А до 425 А в залежності від моделі та матеріалу проводу що забезпечує безпечне пропускання високих струмів без перегріву контакту (Cu: 85-425 А, Al: 63-380 А, внутрішня перегородка забезпечує введення провідника на необхідну глибину)
- Спеціальна паста на затискних гвинтах збільшує контактну поверхню та знижує втрати на нагрів у контактному з'єднанні що підвищує надійність та довговічність з'єднання (поздовжні насічки на внутрішніх поверхнях струмопровідних блоків підвищують механічну міцність клеми, матеріал корпусу поліамід)
*Інформація базується на технічних характеристиках виробника. Рекомендується консультація кваліфікованого електрика.
Технічні характеристики
Загальна інформація:
- Серія: KBV
- Тип виробу: клеми
- Призначення: електричне та механічне з'єднання мідних/алюмінієвих провідників
- Кількість полюсів: 1P, 2P, 3P, 3P+N+PE
- Кольори: сірий, синій, жовто-зелений
- Матеріал виготовлення:
- Корпус: поліамід
- Клемний блок: алюмінієвий луджений композит
- Гвинти: сталь
Моделі та параметри:

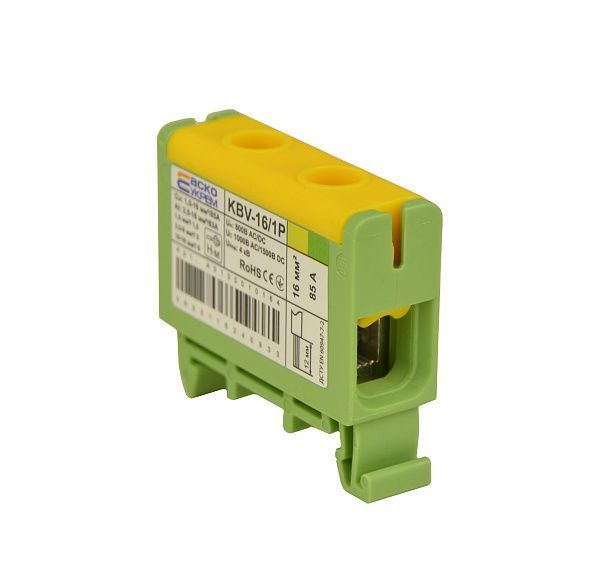

KBV-16:
- Діапазон номінальних поперечних перерізів: Cu 1,5-16 мм² / Al 2,5-16 мм²
- Номінальний струм: Cu 85 А / Al 63 А
KBV-35:
- Діапазон номінальних поперечних перерізів: Cu 2,5-35 мм² / Al 6-35 мм²
- Номінальний струм: Cu 135 А / Al 120 А
KBV-50:
- Діапазон номінальних поперечних перерізів: Cu 2,5-50 мм² / Al 6-50 мм²
- Номінальний струм: Cu 160 А / Al 145 А
KBV-95:
- Діапазон номінальних поперечних перерізів: Cu 16-95 мм² / Al 16-95 мм²
- Номінальний струм: Cu 245 А / Al 220 А
KBV-150:
- Діапазон номінальних поперечних перерізів: Cu 35-150 мм² / Al 35-150 мм²
- Номінальний струм: Cu 320 А / Al 290 А
KBV-240:
- Діапазон номінальних поперечних перерізів: Cu 35-240 мм² / Al 35-240 мм²
- Номінальний струм: Cu 425 А / Al 380 А
Переваги
- Компактні розміри клем, в тому числі і для великих поперечних перерізів провідників
- Внутрішня перегородка, яка забезпечує введення провідника на необхідну глибину
- Гвинтові затискачі під шестигранник забезпечують надійне та швидке під'єднання
- Поздовжні насічки на внутрішніх поверхнях струмопровідних блоків підвищують механічну міцність з'єднання
- Спеціальна паста на затискних гвинтах збільшує контактну поверхню та знижує втрати на нагрів у контактному з'єднанні
