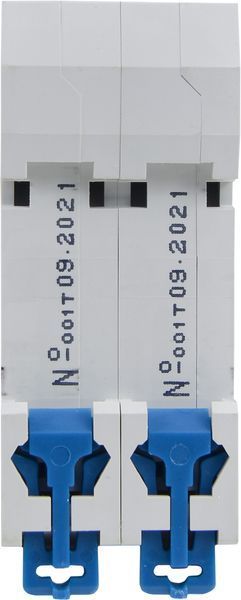

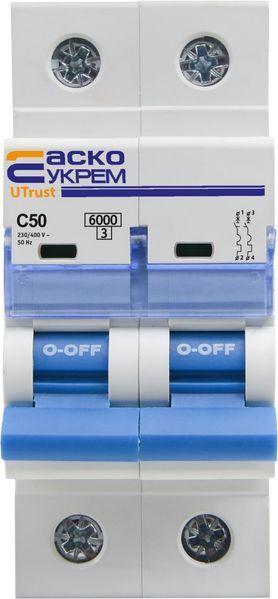

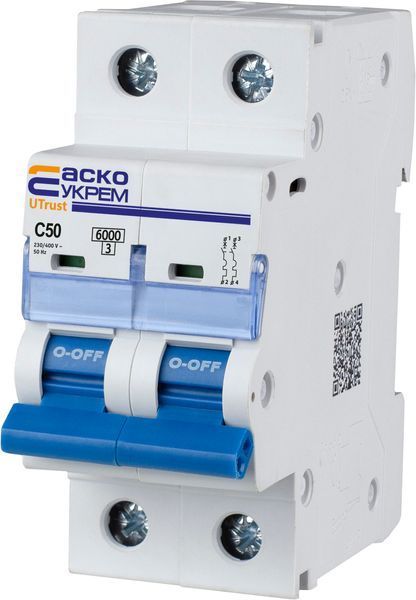

Автоматичний вимикач UTrust 2р 50А С 6kА

Автоматичний вимикач серії UTrust технічно підходить для захисту однофазних та трифазних електричних кіл із номінальним струмом від 1 до 63 А — наприклад для захисту групи освітлення (6А) або силової лінії нагрівального котла (25А) у житловому будинку.

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Захисту однофазних розеткових та освітлювальних груп у квартирах і будинках де потрібен автоматичний захист від перевантаження та короткого замикання (номінальний струм 1–63 А, 1–2 полюси, Ue 230/240 В)
• Захисту трифазних силових ліній виробничих і комерційних об'єктів де необхідне відключення при надструмах (3 полюси, Ue 400/415 В, номінальна вимикальна здатність Icn 6 кА)
• Монтажу у розподільчих щитах на DIN-рейці де потрібне швидке підключення або демонтаж (гвинтові клеми з пластиною захисту, два фіксованих положення на DIN-рейці, діапазон перерізів проводів 1–16 мм² багатожильних / 1–25 мм² монолітних)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Спрацювання при короткому замиканні за характеристиками B, C або D що дозволяє підібрати вимикач під конкретний тип навантаження — резистивне, індуктивне або з великими пусковими струмами (часострумові характеристики: B, C, D)
• Витримка імпульсних перенапруг у мережі без помилкового спрацювання (номінальна імпульсна витримувана напруга Uimp 4 кВ, напруга ізоляції Ui 500 В)
• Тривала експлуатація без заміни в умовах частих комутацій (зносостійкість: 10 000 комутаційних циклів / 20 000 механічних циклів)

*Інформація базується на технічних характеристиках виробника ELECOR EM. Рекомендується консультація електрика.

Комплектація

• Автоматичний вимикач серії UTrust
• Заводська упаковка

Технічні характеристики

• Серія: UTrust
• Гарантія: 3 роки
• Призначення: захист від тривалих струмових перевантажень та надструмів короткого замикання; проведення струму в нормальному режимі; оперативні комутації низьковольтних електричних кіл
• Номінальний струм In, А: 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63
• Кількість полюсів: 1, 2, 3, 4*
• Номінальна робоча напруга Ue, В (1р): 230/240 ~
• Номінальна робоча напруга Ue, В (2р): 230/400 ~ / 240/415 ~
• Номінальна робоча напруга Ue, В (3р): 400/415 ~
• Номінальна частота fn, Гц: 50/60
• Номінальна напруга ізоляції Ui, В: 500 ~
• Номінальна імпульсна витримувана напруга Uimp, кВ: 4
• Часострумові характеристики спрацювання: B, C, D
• Номінальна вимикальна здатність Icn, кА: 6
• Клас струмообмеження: 3
• Зносостійкість (комутаційна), циклів: 10 000
• Зносостійкість (механічна), циклів: 20 000
• Діапазон поперечних перерізів приєднувальних провідників, мм² (багатожильні): 1–16
• Діапазон поперечних перерізів приєднувальних провідників, мм² (монолітні): 1–25
• Ступінь захисту: IP 20
• Ступінь забрудненості середовища: 2
• Температура калібрування, °C: 30
• Діапазон робочих температур, °C: -25 … +60
• Матеріал контактів: мідь, нерухомий контакт із вмістом срібла 99,8%; товщина покриття рухомого контакту сріблом 46,0 мкм

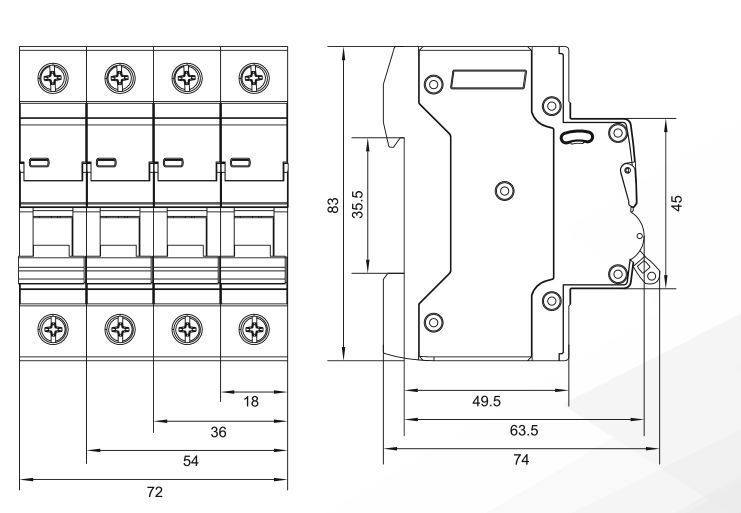

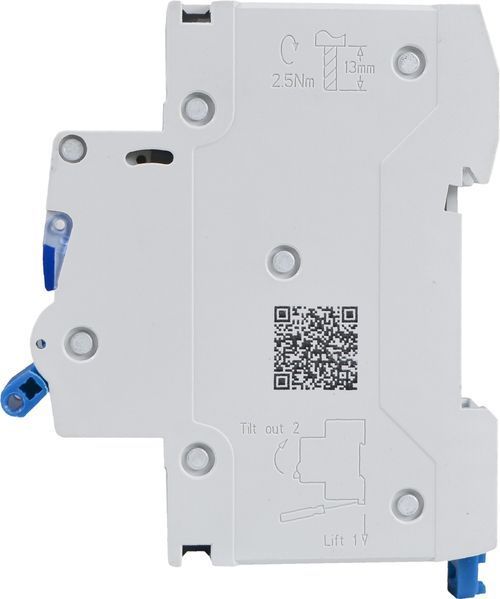

• Монтаж: на DIN-рейці; гвинтові клеми з додатковою пластиною захисту
• Додатково: індикатор стану головних контактів; можливість з'єднання шинними (PIN) шинами; прозоре віконце для маркувальних позначок
