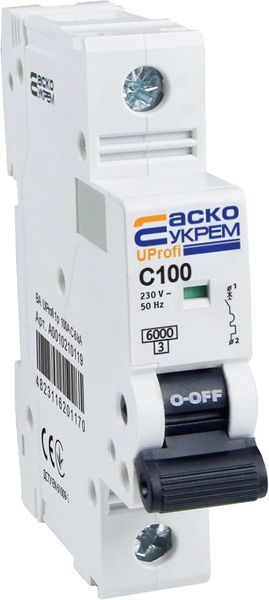

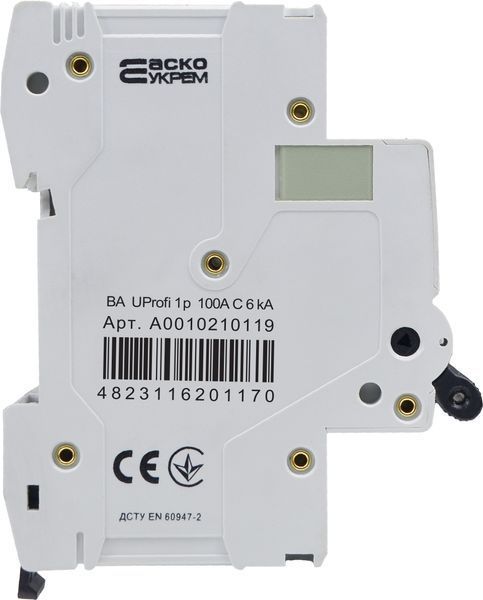

Автоматичний вимикач серії UProfi (АскоУкрем) — комутаційний захисний пристрій для проведення струму у нормальному режимі, захисту від тривалих струмових перевантажень та надструмів короткого замикання у низьковольтних електричних колах.
Область застосування
На основі технічних характеристик товар може використовуватись для:
- Захисту однофазних електричних кіл житлових та комерційних об'єктів з номінальним струмом 80, 100 або 125 А при робочій напрузі 230/240 В~ (виконання 1р)
- Захисту двофазних електричних кіл з робочою напругою 230/400 В~ або 240/415 В~ де потрібен захист від перевантажень та короткого замикання (виконання 2р, номінальний струм 80–125 А)
- Захисту трифазних електричних кіл промислового та комерційного обладнання з робочою напругою 400/415 В~ та номінальним вимикальним струмом до 6 кА (виконання 3р)
- Оперативних комутацій низьковольтних електричних кіл у щитових панелях на DIN-рейці, у тому числі з підключенням шинами 125–150 А (PIN-шини)
Технічні можливості використання
Технічні параметри товару дозволяють його використання у таких ситуаціях:
- Застосування у середовищах зі ступенем забрудненості 2 та температурою від -25°C до +60°C, що дозволяє монтаж у зовнішніх щитах та неопалюваних приміщеннях (ступінь захисту IP 20, діапазон робочих температур -25…+60°C)
- Підключення багатожильних провідників перерізом 1–25 мм² або монолітних 1–35 мм² з заокругленою формою терміналів, що збільшує площу контактної поверхні (діапазон поперечних перерізів приєднувальних провідників: 1–25 мм² / 1–35 мм²)
- Тривала експлуатація без заміни: до 10000 комутаційних та 20000 механічних циклів спрацювання із застосуванням мідних контактів зі срібним покриттям (зносостійкість: комутаційна — 10000 циклів, механічна — 20000 циклів)
- Монтаж та демонтаж на DIN-рейці зі спрощеним фіксатором нової модифікації (особливість конструкції — нова модифікація фіксатора на DIN-рейці)
Інформація базується на технічних характеристиках виробника АскоУкрем. Рекомендується консультація кваліфікованого електрика для визначення відповідності параметрів вашій електричній системі.
Комплектація
- Автоматичний вимикач серії UProfi
- Заводська упаковка
Технічні характеристики
- Серія: UProfi
- Гарантія: 3 роки
- Призначення: проведення струму у нормальному режимі; захист від тривалих струмових перевантажень та надструмів короткого замикання; оперативні комутації низьковольтних електричних кіл
- Номінальний струм In, А: 80, 100, 125
- Номінальна робоча напруга Ue, В: 1р — 230/240 В~; 2р — 230/400 В~ / 240/415 В~; 3р — 400/415 В~
- Номінальна частота fn, Гц: 50/60
- Номінальна напруга ізоляції Ui, В: 500~
- Номінальна імпульсна витримувана напруга Uimp, кВ: 4
- Кількість полюсів: 1, 2*, 3, 4*
- Часострумові характеристики спрацювання електромагнітного розціплювача: C, D
- Номінальна вимикальна здатність Icn, кА: 6 / 3 (клас струмообмеження)
- Клас струмообмеження: 3
- Зносостійкість, циклів: комутаційна — 10000; механічна — 20000
- Діапазон поперечних перерізів приєднувальних провідників, мм²: багатожильні — 1…25; монолітні — 1…35
- Ступінь захисту: IP 20
- Ступінь забрудненості середовища: 2
- Температура калібрування, °C: 30
- Діапазон робочих температур, °C: -25…+60
- Габарит: 18 мм (ширина на DIN-рейці)
- Матеріал контактів: мідь зі срібним покриттям, дві квадратні напайки 4×4 мм
- Конструктивні особливості: 6 заклепок для жорсткості корпусу; індикатор стану головних контактів; новий тип електромагнітного розціплювача; заокруглена форма терміналів; пластиковий та металевий захист від прогорання під час виникнення дуги; можливість з'єднання PIN-шинами 125–150 А
