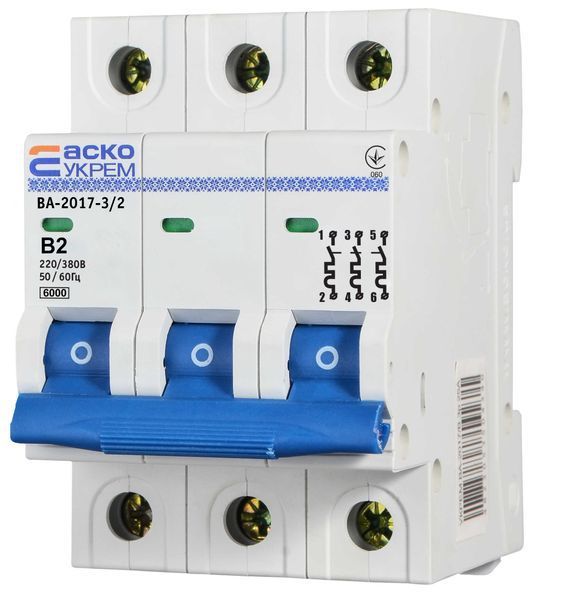

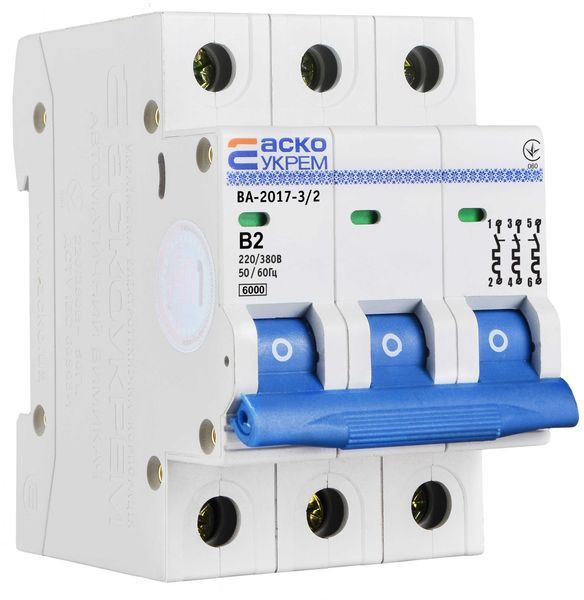

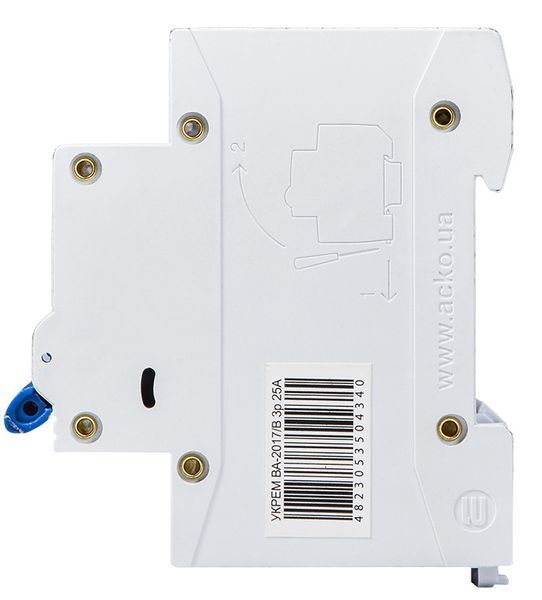

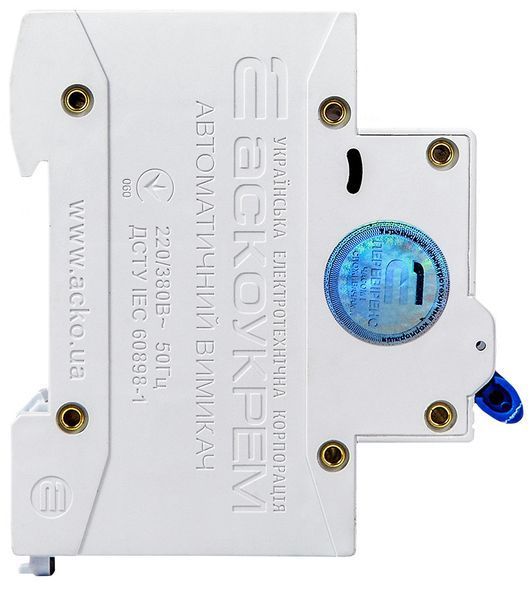

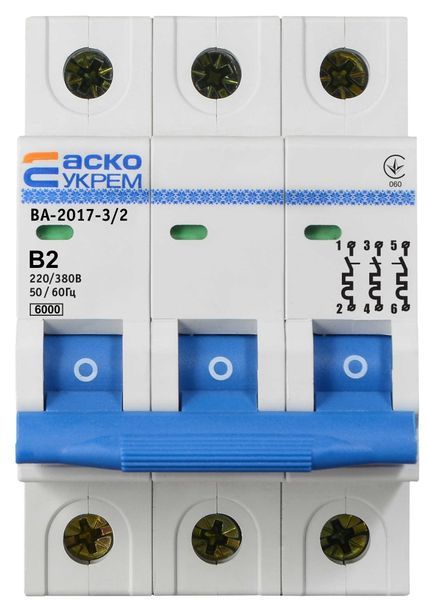

Автоматичний вимикач УКРЕМ ВА-2017/B 3р 2А АСКО

Автоматичний вимикач УКРЕМ ВА-2017 технічно підходить для захисту електричних кіл від тривалих струмових перевантажень та коротких замикань з номінальним вимикаючим струмом до 6000 А — наприклад для захисту групової лінії квартирного щитка з номінальним струмом 16А (характеристика С).

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Захисту освітлювальних та розеткових груп у житлових приміщеннях де необхідний захист від тривалих перевантажень та коротких замикань (характеристика B або C, номінальний струм 1…63А)
• Захисту ліній з електродвигунами або іншим обладнанням з підвищеними пусковими струмами де потрібна характеристика D (характеристика D, номінальний струм 1…63А, кількість полюсів 1 або 3)
• Встановлення в розподільчих щитках із щільним компонуванням де важлива відсутність перегріву сусідніх автоматів (широкі конвекційні бокові пази, ступінь захисту IP20)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Проведення та комутація струму в нормальному режимі з підключенням проводу зверху, через штирьову або вилочну шину завдяки універсальним контактним затискачам (переріз з'єднувальних проводів 4…25 мм², для 1P+N — 4…16 мм²)
• Надійне відключення при аварійних режимах завдяки напайкам із срібного композиту (вміст срібла 79%) на нерухомих контактах усіх номіналів та рухомих 32…63А (номінальна вимикаюча здатність Icn 6000 А, для 4500-50,63А)
• Тривала експлуатація з електричною зносостійкістю 6000 циклів ВО та механічною 20000 циклів ВО (номінальна робоча напруга Ue 230/400 В, номінальна напруга ізоляції Ui 500 В)

*Інформація базується на технічних характеристиках виробника УКРЕМ. Рекомендується консультація електрика.

Комплектація

• Автоматичний вимикач ВА-2017
• Заводська упаковка

Технічні характеристики

• Серія: УКРЕМ ВА-2017
• Призначення: проведення струму в нормальному режимі, захист від тривалих струмових перевантажень, захист від коротких замикань, оперативна комутація електричних кіл
• Характеристика вимикання: B, C або D
• Кількість полюсів: 1, 3 (B, D); 1, 2, 3, 1+N*, 3+N (C)
• Номінальний струм In, А (1P, 2P, 3P): 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63
• Номінальний струм In, А (1P+N): 6, 10, 16, 20, 25, 32
• Номінальний струм In, А (3P+N): 6, 10, 16, 20, 25, 32, 40, 50, 63
• Номінальна робоча напруга Ue, В: 230/400
• Номінальна частота, Гц: 50
• Номінальна напруга ізоляції Ui, В: 500
• Номінальна імпульсна напруга Uimp, кВ: 4
• Номінальна вимикаюча здатність Icn, А: 6000 (4500-50,63 А)
• Зносостійкість, циклів ВО — електрична: 6000
• Зносостійкість, циклів ВО — механічна: 20000
• Переріз з'єднувальних проводів, мм²: 4…25 (1P+N — 4…16)
• Ступінь захисту: IP20
• Ступінь забруднення оточуючого середовища: 3
• Гарантія: 1 рік
