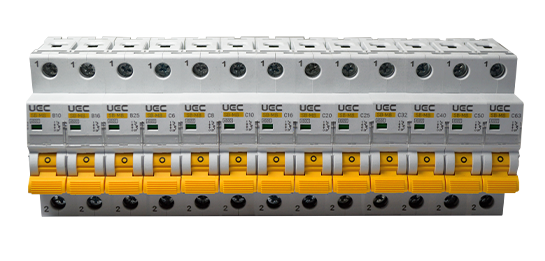

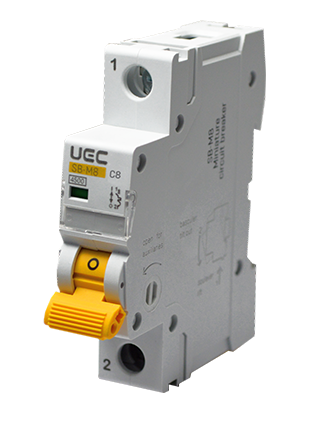

Автоматичний вимикач SB-M8 1P 8A хар-ка C 4,5кA UEC

Автоматичний вимикач SB-M8 UEC (аналог ВА47-29) технічно підходить для захисту групових і квартирних щитків від перевантаження та короткого замикання в мережах 230/400 В — наприклад лінії освітлення (до 63 А) або розеткової групи з кількома споживачами.

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Захисту розподільних та групових щитків у житлових, комерційних і промислових об'єктах від перевантаження де можуть одночасно працювати кілька споживачів із сумарним струмом до 63 А (номінальний робочий струм In: 0,5–63 А, кількість полюсів 1–4)
• Захисту окремих споживачів електроенергії в мережах змінного струму де потрібне спрацювання при коротких замиканнях з характеристикою B, C або D (вимикальна здатність Ics/Icn 4,5 кА, характеристики B:(3~5)In, C:(5~10)In, D:(10~16)In)
• Використання в умовах пониженого та підвищеного навантаження де температура навколишнього середовища може коливатись у широкому діапазоні (діапазон температур: від −40 до +50 °C, кліматичне виконання ПХЛ4)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Підключення провідників перерізом від 1 до 25 мм² до контактних затискачів без додаткових адаптерів що дозволяє монтаж у стандартних щитових конструкціях (переріз проводу що приєднується: 1–25 мм²)
• Встановлення на DIN-рейку з можливістю підключення шини збоку праворуч або ліворуч (PIN штир / FORK вилка до виводів 1, 2, 3, 4, 5, 6, 7, 8) та індикація положення контактів (+)
• Тривала механічна та електрична служба при частому оперативному вмиканні/вимиканні: механічна зносостійкість не менше 20 000 циклів, електрична — не менше 10 000 циклів (робочий режим: тривалий)

*Інформація базується на технічних характеристиках виробника UEC. Рекомендується консультація електрика.

Комплектація

• Автоматичний вимикач SB-M8
• Заводська упаковка

Технічні характеристики

• Торгова марка: UEC
• Модель: SB-M8
• Призначення: захист електричних кіл від перевантаження та короткого замикання, оперативне керування ділянками електричних кіл
• Сфера застосування: розподільні щити, групові щитки (квартирні та поверхові), окремі споживачі електроенергії
• Відповідність стандартам: ДСТУ EN 60898-1, «Технічний регламент низьковольтного електричного обладнання»
• Кількість полюсів: 1 ÷ 4
• Наявність захисту від надструмів у полюсах: у всіх полюсах
• Номінальна робоча напруга Ue, В: 230/400~ (1Р – 2Р: 230 В~; 2Р – 4Р: 400 В~)
• Номінальний робочий струм In, А: 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63
• Номінальна частота мережі, Гц: 50/60
• Вимикальна здатність Icn, кА: 4,5
• Вимикальна здатність Ics, кА: 4,5
• Клас струмообмеження: 3
• Номінальна імпульсна витримувана напруга Uimp, кВ: 4
• Номінальна напруга по ізоляції Ui, В: 500
• Характеристика спрацьовування від надструмів, тип: B, C, D
• Характеристика термомагнітного розчеплення B: (3~5)In
• Характеристика термомагнітного розчеплення C: (5~10)In
• Характеристика термомагнітного розчеплення D: (10~16)In
• Електрична зносостійкість, циклів, не менше: 10 000
• Механічна зносостійкість, циклів, не менше: 20 000
• Клас захисту від ураження електричним струмом згідно ДСТУ EN 61140: 0
• Ступінь захисту згідно ДСТУ EN 60529: IP20
• Переріз проводу, що приєднується до контактних затискачів, мм²: 1–25
• Номінальний момент затягування гвинтів контактних затискачів, Н·м: 2
• Індикатор положення контактів: є
• Можливість приєднання шин до виводів 1, 3, 5, 7: PIN (штир), FORK (вилка)
• Можливість приєднання шин до виводів 2, 4, 6, 8: PIN (штир), FORK (вилка)
• Робочий режим: тривалий
• Кліматичне виконання і категорія розміщення згідно ДСТУ 8216:2015: ПХЛ4
• Група механічного виконання згідно ДСТУ 8215:2015: М1
• Робоче положення в просторі: 90° в будь-яку сторону
• Сторона підключення навантаження: будь-яка
• Ремонтопридатність: неремонтопридатний
• Діапазон температури навколишнього середовища, °C: від −40 до +50
• Гарантія: 10 років
