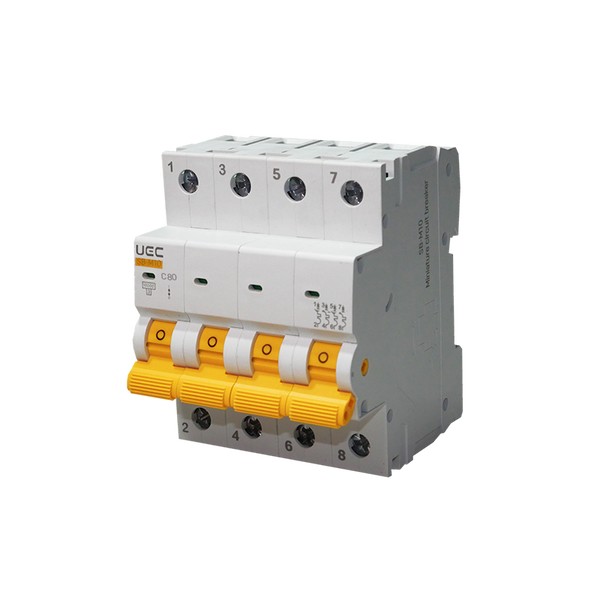

Автоматичний вимикач SB-M10 4P 80A хар-ка C 10кA UEC

Автоматичний вимикач SB-M10 торгової марки UEC (аналог ВА47-100, ВА47-150) технічно підходить для захисту групових ліній у розподільних щитах житлових та комерційних об'єктів з номінальним струмом до 125 А — наприклад лінії освітлення (16 А) або розеткової групи (25 А) у квартирному щитку.

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Захисту групових та квартирних щитків у житлових будинках де потрібне оперативне керування ділянками електричних кіл (кількість полюсів 1÷4, номінальний струм 80, 100, 125 А)
• Встановлення у розподільних щитах комерційних та промислових об'єктів де необхідний захист від перевантаження та короткого замикання (вимикальна здатність Icn/Ics 10 кА, характеристики C та D)
• Монтажу в мережах змінного струму частотою 50/60 Гц де використовується однофазна або трифазна напруга (номінальна напруга 1P: 230 В~, 2P–4P: 230/400 В~)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Термомагнітне розчеплення з характеристикою C (5÷10)In спрацьовує при перевантаженнях та коротких замиканнях що дозволяє захист типових побутових та комерційних навантажень (характеристика C: 5÷10In)
• Захист ланцюгів з підвищеними пусковими струмами — двигуни, трансформатори — завдяки характеристиці D (10÷20)In що дозволяє уникати хибних спрацьовувань (характеристика D: 10÷20In)
• Тривала робота в умовах від −40 °C до +50 °C та відносній вологості до 90% при 20 °C що дозволяє монтаж у неопалюваних щитах та технічних приміщеннях (діапазон температур −40…+50 °C, IP20)

*Інформація базується на технічних характеристиках виробника UEC. Рекомендується консультація електрика.

Комплектація

• Автоматичний вимикач SB-M10
• Заводська упаковка

Технічні характеристики

• Модель: SB-M10
• Торгова марка: UEC
• Призначення: захист електричних мереж від перевантаження та короткого замикання, оперативне керування ділянками електричних кіл
• Область застосування: розподільні щити, групові щитки (квартирні та поверхові), окремі споживачі електроенергії
• Кількість полюсів: 1÷4
• Наявність захисту від надструмів у полюсах: у всіх полюсах
• Номінальна робоча напруга Ue, В: 1P — 230~; 2P–4P — 230/400~
• Номінальний робочий струм In, А: 80, 100, 125
• Номінальна частота мережі, Гц: 50/60
• Вимикальна здатність Icn, кА: 10
• Вимикальна здатність Ics, кА: 10
• Клас струмообмеження: 3
• Номінальна імпульсна витримувана напруга Uimp, кВ: 6
• Номінальна напруга по ізоляції Ui, В: 500
• Характеристика спрацьовування від надструмів, тип: C, D
• Характеристика термомагнітного розчеплення C: (5÷10)In
• Характеристика термомагнітного розчеплення D: (10÷20)In
• Електрична зносостійкість, циклів, не менше: 10 000
• Механічна зносостійкість, циклів, не менше: 20 000
• Клас захисту від ураження електричним струмом згідно ДСТУ EN 61140: 0
• Ступінь захисту згідно ДСТУ EN 60529: IP20
• Переріз проводів, що приєднуються до контактних затискачів, мм²: 2,5÷35
• Номінальний момент затягування гвинтів контактних затискачів, Н·м: 3,5
• Індикатор положення контактів: є
• Висота над рівнем моря, м: ≤ 2000
• Робоче положення в просторі: будь-яке
• Сторона підключення навантаження: будь-яка
• Робочий режим: тривалий
• Ремонтопридатність: неремонтопридатний
• Діапазон температури навколишнього середовища, °C: від −40 до +50
• Відносна вологість повітря при 20 °C, %: 90
• Відносна вологість повітря при 40 °C, %: 50
• Відповідність стандартам: Технічний регламент низьковольтного електричного обладнання, ДСТУ EN 60898-1
• Гарантія: 10 років
