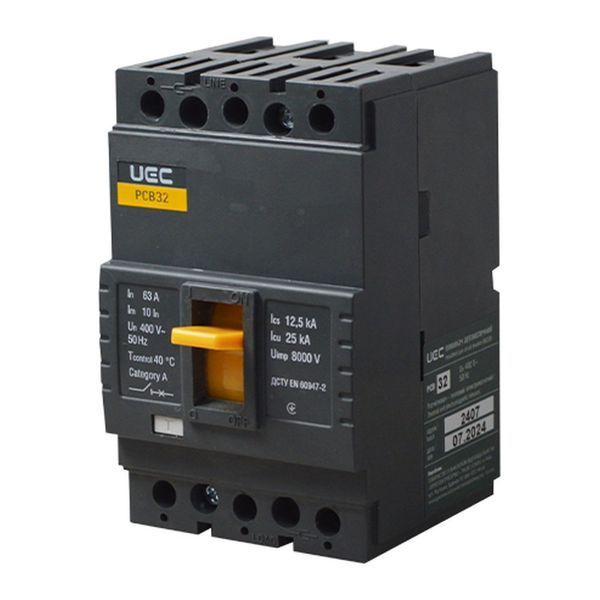

Автоматичний вимикач PCB32 3Р 63А 25кА UEC

Автоматичний вимикач серії PCB TM UEC (аналог ВА88) технічно підходить для захисту трифазних силових ланцюгів змінного струму 400 В від надструмів при коротких замиканнях та перевантаженнях — наприклад на введенні промислового об'єкта з розрахунковим струмом від 12,5 до 1 600 А залежно від модифікації.

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Захисту силових кабельних ліній та розподільних щитів трифазних мереж від струмів короткого замикання, де потрібне надійне відключення при аварійних режимах (гранична вимикаюча здатність Icu: 25 кА — PCB32; 35 кА — PCB33/35/37/40; 50 кА — PCB43)
• Захисту промислових споживачів з великими пусковими струмами — наприклад двигунів або трансформаторних підстанцій, де важлива точна уставка розчіплювача (уставка електромагнітного розчіплювача Im: 500 А або 5·In — PCB32/33; 10·In — PCB35/37/40)
• Оперативного ввімкнення та вимкнення трифазних електричних кіл у розподільних щитах, де необхідна висока зносостійкість апарата (до 30 оперативних вмикань/вимикань на добу; механічна зносостійкість: до 8 500 циклів В-0 — PCB32)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Підбір апарата під розрахунковий струм ланцюга в широкому діапазоні номінальних струмів (PCB32: 12,5–125 А; PCB33: 16–160 А; PCB35: 63–250 А; PCB37: 250–400 А; PCB40: 400–800 А; PCB43: 1 000–1 600 А)
• Витримування імпульсних перенапруг у мережі без пошкодження апарата (номінальна імпульсна витримувана напруга Uimp: 8 000 В)
• Тривала експлуатація протягом усього розрахункового ресурсу (термін служби: не менше 15 років; гарантійний строк: 5 років від дати продажу споживачу)

Інформація базується на технічних характеристиках виробника TM UEC. Рекомендується консультація кваліфікованого електрика для визначення відповідності параметрів вашій електричній системі.

Комплектація

• PCB32, PCB33 (до 50 А включно): автоматичний вимикач, паспорт, міжфазні перегородки, гвинти і гайки для кріплення на монтажну панель, пакувальна коробка
• PCB33 (63–160 А): автоматичний вимикач, паспорт, наконечник-перехідник, міжфазні перегородки, гвинти і гайки для кріплення на монтажну панель, пакувальна коробка
• PCB35, PCB37, PCB40, PCB43: автоматичний вимикач, паспорт, наконечник-перехідник, міжфазні перегородки, гвинти і гайки для під'єднання зовнішніх провідників, гвинти і гайки для кріплення на монтажну панель, пакувальна коробка

Технічні характеристики

• Тип: автоматичний вимикач, триполюсний (3Р)
• Мережа: трифазна, змінний струм
• Номінальна напруга: 400 В, 50 Гц
• Номінальна імпульсна витримувана напруга Uimp: 8 000 В
• Розчіплювач надструмів: тепловий та електромагнітний
• Кількість оперативних вмикань/вимикань: до 30 разів на добу
• Термін служби: не менше 15 років
• Гарантійний строк: 5 років від дати продажу споживачу
• Відповідність: Технічний регламент низьковольтного електричного обладнання, ДСТУ EN 60947-2
