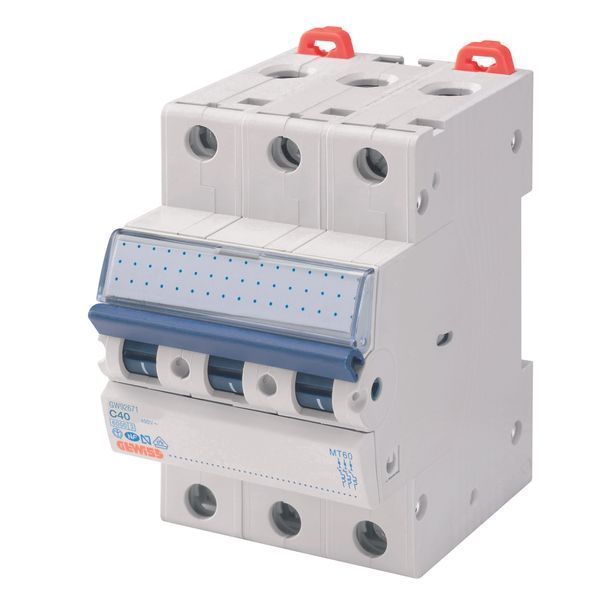

Автоматичний вимикач MT100 3P хар-ка C 40А 10кA (AC/DC) GEWISS

Автоматичний вимикач MT100 GEWISS технічно підходить для захисту електричних мереж житлових і комерційних об'єктів із номінальним струмом від 1 до 63 А — наприклад для захисту групової лінії розподільного щитка від перевантаження або короткого замикання (характеристики спрацювання B, C, D).

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Захисту електричних кіл у розподільних і групових щитках житлових, комерційних та промислових об'єктів від перевантажень і коротких замикань (номінальний струм In від 1 до 63 А, кількість полюсів 1÷4)
• Захисту окремих споживачів електроенергії у мережах змінного струму — наприклад побутових приладів або групових ліній (номінальна робоча напруга 230/400–240/415 В, частота 50/60 Гц)
• Встановлення у розподільних щитках на DIN-рейку де потрібна фіксація у двох положеннях — вільному або замкнутому (два фіксатори для 1P, 2P та чотири для 3P, 4P)
• Захисту кіл постійного струму у системах сонячної енергетики (СЕС) та альтернативної енергетики — наприклад на виході інвертора або в акумуляторних секціях (максимальна робоча напруга 250 DC)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Відключення при короткому замиканні з вимикальною здатністю до 10 000 А за EN 60898-1 що дозволяє використання у мережах із значними струмами КЗ (вимикальна здатність Icn = 10 000 А, Icu = 15–30 кА залежно від конфігурації)
• Тривала експлуатація без заміни завдяки високій зносостійкості — не менше 10 000 електричних і 20 000 механічних циклів (клас захисту від ураження електричним струмом 0, ступінь захисту IP20)
• Підключення проводів різного перерізу — як жорстких, так і гнучких кабелів до розгалужених систем електропостачання (переріз жорсткого та гнучкого проводу ≤1×35, ≤2×16, ≤1×16+2×10 мм², момент затягування 2 Н·м)

*Інформація базується на технічних характеристиках виробника GEWISS. Рекомендується консультація електрика.

Комплектація

• Автоматичний вимикач MT100 GEWISS
• Заводська упаковка

Технічні характеристики

• Модель: MT100
• Виробник: GEWISS
• Призначення: захист електричних кіл житлових, комерційних та промислових об'єктів від перевантажень і коротких замикань, оперативне керування ділянками електричних кіл
• Номінальний робочий струм In, А: 1–25 / 32–63
• Кількість полюсів: 1÷4
• Наявність захисту від надструмів у полюсах: у всіх полюсах
• Номінальна робоча напруга змінного струму 50/60 Гц Ue, В: 230/400 – 240/415
• Номінальна частота мережі, Гц: 50/60
• Мінімальна робоча напруга (Ue min): 12 AC/DC
• Максимальна робоча напруга (Ue max): 440 AC / 250 DC
• Номінальна напруга по ізоляції Ui, В: 500
• Номінальна імпульсна витримана напруга Uimp, кВ: 4
• Вимикальна здатність за EN 60898-1 (Icn), А: 10 000
• Вимикальна здатність IEC/EN 60898-1 (Ics): 0,75 × Icn
• Вимикальна здатність IEC/EN 60947-2 230В (Icu), кА: 15 (1P) / 30 (2P) / 25 (3P, 4P) / 12,5 (1P) / 25 (2P) / 20 (3P, 4P)
• Вимикальна здатність IEC/EN 60947-2 (Ics): 50% Icu
• Характеристика спрацювання від надструмів, тип: B, C, D
• Електрична зносостійкість, циклів, не менше: 10 000
• Механічна зносостійкість, циклів, не менше: 20 000
• Клас захисту від ураження електричним струмом згідно ДСТУ EN 61140: 0
• Ступінь захисту згідно EN 60529: IP20
• Переріз жорсткого проводу, що приєднується до контактних затискачів, мм²: ≤1×35 – ≤2×16 – ≤1×16+2×10
• Переріз гнучкого проводу, що приєднується до контактних затискачів, мм²: ≤1×35 – ≤2×16 – ≤1×16+2×10
• Номінальний момент затягування гвинтів контактних затискачів, Н·м: 2
• Фіксація на DIN-рейці: так, два фіксатори для 1P, 2P та чотири для 3P, 4P (зверху та знизу) з фіксацією двох положень (вільного/замкнутого)
• Робочий режим: тривалий
• Ремонтопридатність: неремонтопридатні
• Відповідність стандартам: ДСТУ EN 60898-1, ДСТУ EN 60947-2, Технічний регламент низьковольтного електричного обладнання
• Гарантія: 1 рік
