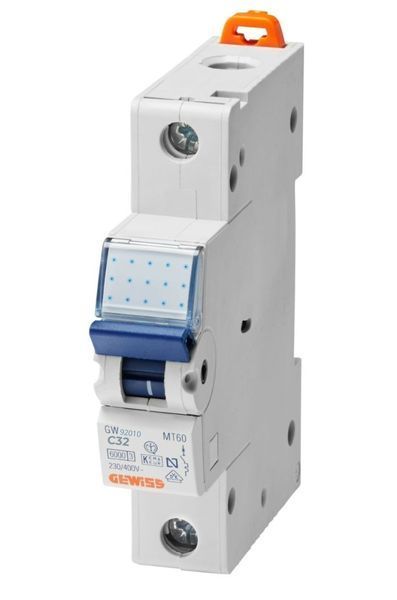

Автоматичний вимикач МТ60 1P хар-ка C 32А, 6 кA (AC/DC) GEWISS

Автоматичний вимикач МТ60 GEWISS технічно підходить для захисту електричних кіл від перевантаження та короткого замикання з номінальним струмом від 6 до 63А — наприклад для захисту групи освітлення (16А) або розеткової групи (25А) у розподільному щиті.

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Захисту групових кіл у квартирних та поверхових розподільних щитах, де потрібне відключення при перевантаженні або короткому замиканні (номінальний робочий струм 6–63А, вимикальна здатність EN 60898 230В: 6000А)
• Захисту окремих споживачів у житлових, комерційних і промислових об'єктах з мережею змінного струму 230–400В (номінальна робоча напруга 230–400В, частота 50/60 Гц)
• Встановлення в електрощитах на DIN-рейку у системах з 1 до 4 полюсів, де потрібне компактне рішення (фіксація на DIN-рейку: два фіксатори, два положення — вільне/замкнуте)
• Застосування в мережах з характеристиками спрацьовування B, C або D залежно від типу навантаження (тип характеристики: B, C, D)
• Захисту кіл у системах альтернативної енергетики та сонячних електростанцій (СЕС), де потрібна робота як в мережах змінного струму (AC), так і в колах постійного струму від акумуляторів або інверторів (мінімальна робоча напруга 12В AC/DC, максимальна 220В DC)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Відключення кола при перевантаженні або короткому замиканні з вимикальною здатністю до 6000А при 230В та 10 кА (Icu) при 230В за IEC/EN 60947-2, що дозволяє застосування в мережах з високими струмами короткого замикання (вимикальна здатність EN 60898 230В/400В: 6000А, Icu 230В: 10 кА)
• Тривала робота без зниження характеристик із механічною зносостійкістю не менше 20 000 циклів та електричною зносостійкістю не менше 10 000 циклів (робочий режим: тривалий)
• Підключення провідників перерізом до 16 мм² для жорсткого проводу та до 16 мм² для гнучкого, що технічно підходить для більшості типових кабелів групових ліній (переріз: <=1х35, <=2х16, <=1х16+2х10)

*Інформація базується на технічних характеристиках виробника GEWISS. Рекомендується консультація електрика.

Комплектація

• Автоматичний вимикач МТ60
• Заводська упаковка

Технічні характеристики

• Модель: МТ60
• Виробник: GEWISS
• Гарантія: 1 рік
• Призначення: захист електричних кіл житлових, комерційних і промислових об'єктів від перевантаження та короткого замикання; оперативне керування ділянками електричних кіл
• Кількість полюсів: 1 ÷ 4
• Наявність захисту від надструмів у полюсах: у всіх полюсах
• Номінальна робоча напруга змінного струму частотою мережі 50/60 Гц Ue, В: 230–400
• Номінальний робочий струм In, А: 6; 10; 13; 16; 20; 25; 32; 40; 50; 63
• Номінальна частота мережі, Гц: 50/60
• Вимикальна здатність EN 60898 230В (Icn), А: 6000
• Вимикальна здатність EN 60898 400В (Icn), А: 6000
• Вимикальна здатність IEC/EN 60947-2 230В (Icu), кА: 10
• Вимикальна здатність IEC/EN 60898 (Ics): 1 × Icn
• Вимикальна здатність IEC/EN 60947-2 (Ics): 75% Icu
• Напруга по ізоляції Ui, В: 500
• Максимальна робоча напруга: 440В AC / 220В DC
• Мінімальна робоча напруга: 12В AC / DC
• Номінальна імпульсна витримувана напруга Uimp, кВ: 4
• Характеристика спрацьовування від надструмів, тип: B, C, D
• Електрична зносостійкість, циклів, не менше: 10 000
• Механічна зносостійкість, циклів, не менше: 20 000
• Клас захисту від ураження електричним струмом згідно ДСТУ EN 61140: 0
• Ступінь захисту згідно ДСТУ EN 60529: IP20
• Переріз жорсткого проводу, що приєднується до контактних затискачів, мм²: <=1х35 — <=2х16 — <=1х16+2х10
• Переріз гнучкого проводу, що приєднується до контактних затискачів, мм²: <=1х35 — <=2х16 — <=1х16+2х10
• Розмір вікон для підключення зовнішніх провідників: 8,7×9,5 мм
• Номінальний момент затягування гвинтів контактних затискачів, Н·м: 2
• Фіксація на DIN-рейці: так, два фіксатори (зверху та знизу) з фіксацією двох положень (вільного/замкнутого)
• Дугогасна камера: 14 обміднених сталевих пластин, скріплених між собою пластинами з ізоляційного матеріалу
• Ремонтопридатність: неремонтопридатні
• Робочий режим: тривалий
• Стандарти відповідності: ДСТУ EN 60898-1, ДСТУ EN 60947-2
