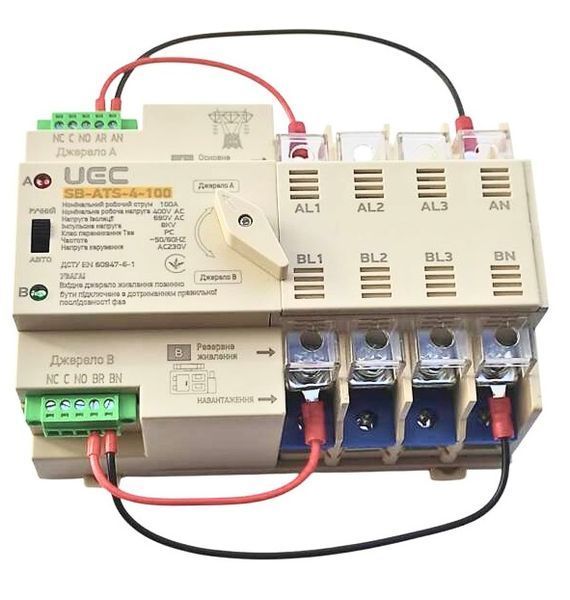

Автоматичний перемикач АВР SB-ATS-4-100 UEC

Автоматичний перемикач серії SB-ATS-4-100 технічно підходить для комутації навантаження між двома незалежними джерелами живлення з номінальною напругою 400В та струмом 100А при автоматичному введенні резерву протягом 50 мілісекунд - наприклад для безперебійного живлення приватного будинку з автоматичним перемиканням на генератор при відключенні централізованого електропостачання (робочий діапазон напруги 85-110% від 400В, категорія використання АС-31В для неіндуктивних навантажень) або для забезпечення резервування торгового об'єкта з дистанційною сигналізацією про стан джерел живлення (додаткові блоки контактів для світлової чи звукової сигналізації, автоматичне вимкнення генератора при відновленні основного живлення).

Для яких ситуацій технічно підходить?

На основі технічних характеристик товар може використовуватись для:

• Автоматичного введення резерву у приватних будинках, котеджах, дачах де потрібне швидке перемикання на генератор або портативну станцію при зникненні централізованого електропостачання (час перемикання контактів 50 мілісекунд, потужність джерела живлення не менше 3 кВт для гарантованого спрацьовування, 4 полюси для трифазної мережі, можливість ручного перемикання)
• Резервного живлення комерційних об'єктів, невеликих виробництв, торгових точок де важлива дистанційна індикація стану джерел та автоматичне керування генератором (додаткові блоки контактів для сигналізації, автоматичне вимкнення генератора при відновленні основної лінії, захист від пониженої напруги - відключення 175В/відновлення 195В та підвищеної напруги - відключення 260В/відновлення 240В)
• Захисту обладнання від просідань та стрибків напруги у мережах з нестабільним електропостачанням де потрібен контроль якості живлення на обох лініях (нормальний діапазон робочої напруги 85-110% від номінальної 400В, індикатор положення контактів, ступінь захисту IP-30 для встановлення у закритих приміщеннях, монтаж на DIN-рейку або монтажну панель)

Які технічні параметри це забезпечують?

Технічні параметри товару дозволяють його використання у таких ситуаціях:

• Швидке автоматичне перемикання між основним та резервним джерелом живлення протягом 50 мілісекунд що мінімізує перерву в електропостачанні для чутливого обладнання (час перемикання контактів в автоматичному режимі 50 мс, номінальна напруга 400В, струм 100А, категорія використання АС-31В для комутації неіндуктивних або слабоіндуктивних навантажень)
• Захист від аварійних режимів роботи мережі з автоматичним відключенням при виході напруги за безпечні межі та відновленням при нормалізації параметрів (захист від пониженої напруги: відключення 175В/відновлення 195В, захист від підвищеної напруги: відключення 260В/відновлення 240В, робочий діапазон 85-110% від номінальної напруги)
• Універсальний монтаж на DIN-рейку або монтажну панель з можливістю дистанційного контролю стану що дозволяє інтеграцію у різні типи розподільчих щитів (тип монтажу: DIN-рейка або монтажна панель, індикатор положення контактів, додаткові блоки контактів для сигналізації, ступінь захисту IP-30, частота мережі 50/60 Гц)

*Інформація базується на технічних характеристиках виробника. Рекомендується консультація кваліфікованого електрика.

Комплектація

• Автоматичний перемикач SB-ATS-4-100
• Інструкція
• Заводська упаковка

Технічні характеристики

• Модель: SB-ATS-4-100
• Серія: SB-ATS
• Тип: автоматичний перемикач (АВР - автоматичне введення резерву)
• Призначення: комутація навантаження між двома незалежними джерелами живлення (основним та резервним)
• Номінальна напруга Ue: 400 В
• Нормальний діапазон робочої напруги: 85% Ue - 110% Ue (340-440 В)
• Номінальний струм: 100 А
• Частота мережі: 50/60 Гц
• Категорія використання: АС-31В (комутація неіндуктивних або слабоіндуктивних навантажень)
• Кількість полюсів: 4Р
• Ступінь захисту: IP-30
• Тип перемикання: автоматичний, ручний
• Час перемикання контактів в автоматичному режимі: 50 мілісекунд
• Тип монтажу: на DIN-рейку або монтажну панель
• Діапазон захисту кола керування:
  • Понижена напруга: відключення 175 В, відновлення 195 В
  • Підвищена напруга: відключення 260 В, відновлення 240 В
• Індикатор положення контактів: так
• Додаткові блоки контактів: так (для дистанційної сигналізації та автоматичного вимкнення генератора)
• Мінімальна потужність джерела живлення для гарантованого спрацьовування: не менше 3 кВт
• Гарантія: 1 рік

Функціональні можливості

Автоматичне введення резерву (АВР):

• У разі зникнення напруги на основному вводі навантаження миттєво перемикається на резервну лінію (генератор, портативну станцію тощо) протягом 50 мілісекунд
• Після відновлення централізованого електропостачання система автоматично повертає живлення на пріоритетний основний ввід
• Можливість ручного перемикання між джерелами живлення

Додаткові функції:

• Додаткові блоки контактів для дистанційної сигналізації (світлової чи звукової)
• Автоматичне вимкнення генератора при відновленні основного живлення
• Індикатор положення контактів для візуального контролю

Захист:

• Захист від пониженої напруги (відключення при 175В, відновлення при 195В)
• Захист від підвищеної напруги (відключення при 260В, відновлення при 240В)
• Для захисту від надструмів обов'язкове встановлення зовнішніх автоматичних вимикачів

Переваги

• Швидке автоматичне перемикання між джерелами живлення протягом 50 мілісекунд
• Автоматичне повернення на основне джерело при відновленні централізованого електропостачання
• Можливість ручного перемикання для технічного обслуговування
• Додаткові блоки контактів для дистанційної сигналізації та керування генератором
• Автоматичне вимкнення генератора при відновленні основного живлення
• Захист від аварійних режимів роботи мережі (понижена та підвищена напруга)
• Індикатор положення контактів для візуального контролю
• Універсальний монтаж: на DIN-рейку або монтажну панель
• Робота з частотою 50/60 Гц для сумісності з різними генераторами
• Категорія АС-31В для надійної комутації неіндуктивних навантажень

Важливі примітки

• Для гарантованого спрацьовування в автоматичному режимі потужність джерела живлення повинна бути не менше 3 кВт
• Для захисту від надструмів обов'язкове встановлення зовнішніх автоматичних вимикачів на кожній лінії живлення (основній та резервній)
