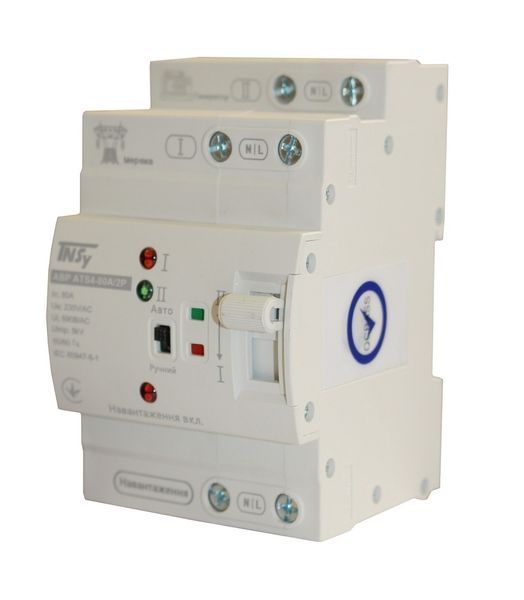

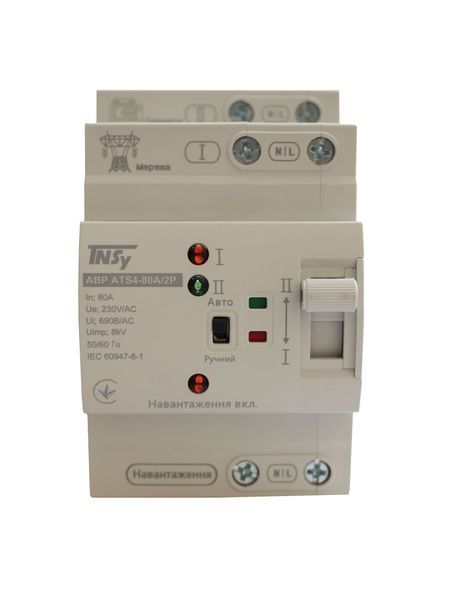

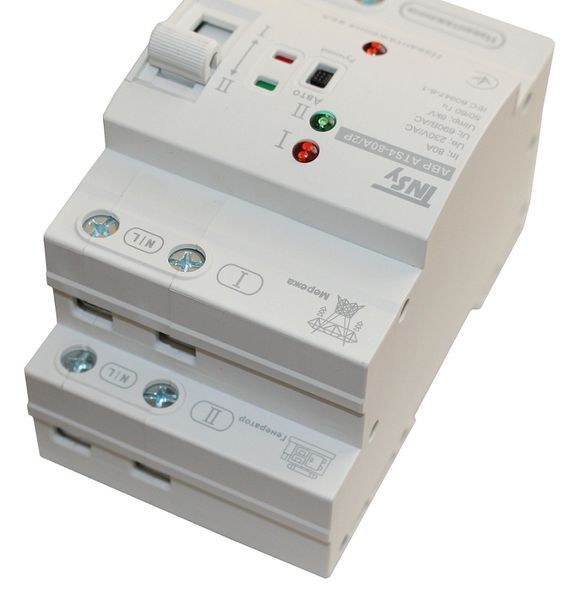

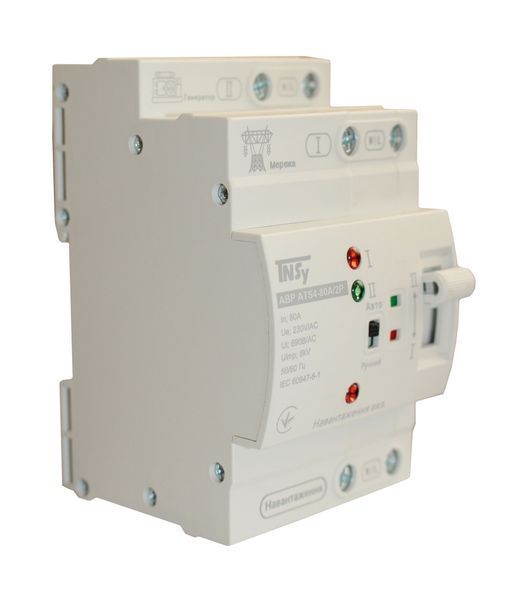

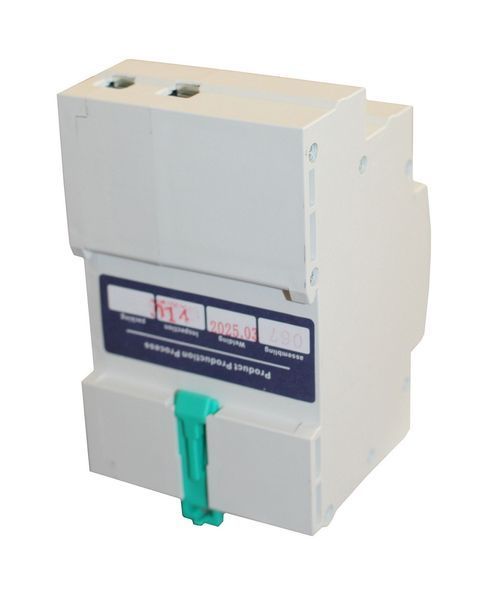

Автоматичний перемикач АВР ATS4 технічно підходить для автоматичного або ручного переходу на резервне джерело живлення при відключенні основного в мережах 240/415 В 50/60 Гц - наприклад у розподільному щиті з генератором (номінальний струм 80 А, перемикання за 50 мс).
Для яких ситуацій технічно підходить?
На основі технічних характеристик товар може використовуватись для:
- Автоматичного переходу на резервне джерело живлення (наприклад генератор) при відключенні мережі в розподільних щитах (перемикання контактів в автоматичному режимі протягом 50 мілісекунд)
- Ручного перемикання між основним і резервним джерелом (наявні положення «Авто» і «Ручний», індикатор положення контактів)
- Групових щитків - квартирних та поверхових, а також окремих споживачів електроенергії (номінальний робочий струм 80 А, монтаж на DIN-рейку)
- Однофазних (2P, 230 В) і трифазних (4P, 230/400 В) мереж змінного струму (частота 50/60 Гц)
- Контролю напруги живлення: перемикання при виході за межі діапазону захисту (понижена напруга: відключення 175 В, відновлення 195 В; підвищена: відключення 260 В, відновлення 240 В, за наявності резервного живлення)
Як обрати потрібну модель?
На основі технічних характеристик:
- Однофазна мережа 230 В → модель з 2 полюсами (2P, номінальна робоча напруга Ue 230 В)
- Трифазна мережа 230/400 В → модель з 4 полюсами (4P, номінальна робоча напруга Ue 230/400 В)
- Перемикач не виконує захисних функцій при аварійних режимах → потрібні додаткові пристрої захисту (автоматичні вимикачі, реле напруги, реле контролю фаз)
- Підключення до основного та резервного джерел → обов'язково перевірити прямий порядок чергування фаз на обох джерелах
- Частота перемикання → не більше 1 разу на хвилину (рекомендована)
- Інвертор або зарядна станція → не підключати до мережі навантаження в режимі зарядки; також не з'єднувати разом контакти L1 і L2 при підключенні нульового провідника
- Монтаж, підключення та пуск → тільки кваліфікованим електротехнічним персоналом, за відсутності напруги в мережі
Які технічні параметри це забезпечують?
Технічні параметри товару дозволяють його використання у таких ситуаціях:
- Робота з номінальною імпульсною витримуваною напругою 8 кВ та напругою по ізоляції 690 В (Uimp 8 кВ, Ui 690 В)
- Комутація навантаження з категорією використання АС-31В і вимикальною здатністю 5 кА (Icn 5 кА, Ics 5 кА)
- Тривала робота в діапазоні напруги від 85 % до 110 % Ue (нормальний діапазон робочої напруги, робочий режим тривалий)
- Підключення проводів перерізом від 1,5 до 16 мм² з моментом затягування гвинтів 2,5 Нм (переріз жорсткого проводу 1,5-16 мм²)
Інформація базується на технічних характеристиках виробника TNSy. Рекомендується консультація електрика.
Комплектація
- Автоматичний перемикач АВР - 1 шт.
- Посібник з експлуатації - 1 прим.
- Заводська упаковка
Технічні характеристики
- Торгова марка: TNSy
- Призначення: автоматичне або ручне перемикання на резервне джерело живлення при відключенні основного джерела живлення
- Кількість полюсів: 2 або 4 (2P, 4P)
- Номінальна робоча напруга Ue, В: 230~ (2P); 230/400~ (4P)
- Номінальний робочий струм In, А: 80
- Частота мережі, Гц: 50/60
- Вимикальна здатність Icn, кА: 5
- Вимикальна здатність Ics, кА: 5
- Номінальна імпульсна витримувана напруга Uimp, кВ: 8
- Номінальна напруга по ізоляції Ui, В: 690
- Нормальний діапазон робочої напруги, В: 85 % Ue / 110 % Ue
- Діапазон захисту, В (+/- 5 В) (за наявності резервного живлення), понижена напруга: відключення 175, відновлення 195
- Діапазон захисту, В (+/- 5 В) (за наявності резервного живлення), підвищена напруга: відключення 260, відновлення 240
- Час перемикання контактів в автоматичному режимі: 50 мс
- Електрична зносостійкість, циклів: не менше 1500
- Механічна зносостійкість, циклів: не менше 5000
- Ступінь захисту згідно ДСТУ EN 60529: IP30
- Переріз жорсткого проводу, що приєднується до контактних затискачів, мм²: 1,5-16
- Номінальний момент затягування гвинтів контактних затискачів, Нм: 2,5
- Індикатор положення контактів: є
- Робочий режим: тривалий
- Категорія використання: АС-31В
- Метод монтажу: на DIN-рейку
- Діапазон температури навколишнього середовища, °C: від мінус 5 до плюс 40
- Відповідність: EN 60947-6, ДСТУ EN 55014-1
- Габаритні розміри: ширина 66,5 мм (2P), 102,5 мм (4P); висота 116 мм
- Термін служби: 10 років
- Гарантія: 1 рік
